Rev. 1.03 - 9 -
SRP-350/352plusIII

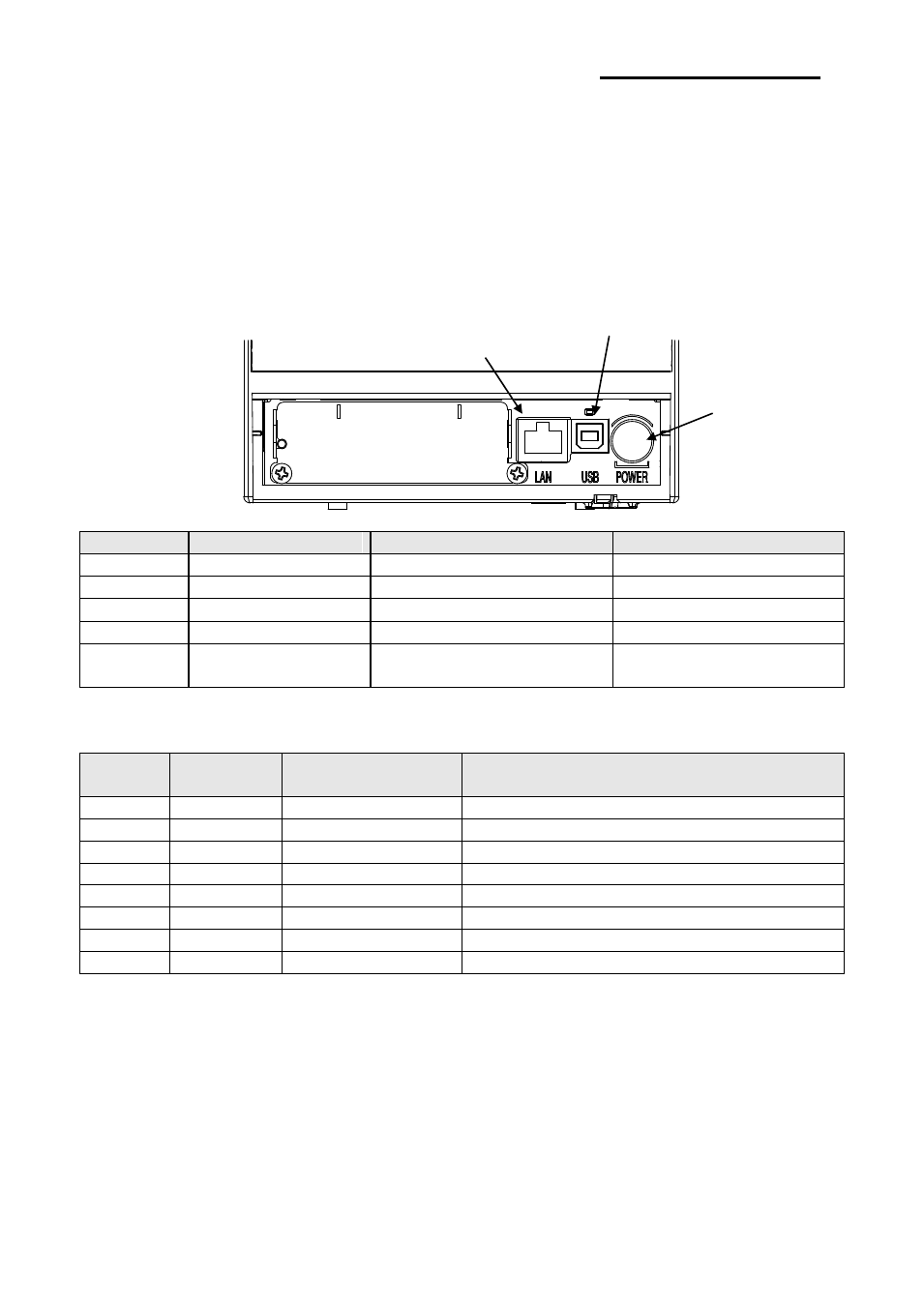

1-2 Interface
Connectez l'imprimante à l'ordinateur hôte à l'aide de bon câble d'interface. Le tirour-
caisse utilisé avec l'imprimnte doit répondre aux caractéristiques de l'imprimante.
※ Attention
Avant de connecter tout câble, assurez-vous que l'imprimante et que l'ordinateur hôt
e sont éteints.
1-2-1 Interface USB
N° Nom du signal Désignation (Couleur) Fonction
Jupe Gaine Câble de drainage Terre cadre
1 VBUS Rouge Alimentation de l'hôte
2 D- BLANC Ligne des données (D-)
3 D+ VERT Ligne des données (D+)
4 TERRE NOIR
TERRE de la
signalisation
1-2-2 Interface Ethernet
Nbre de
broches Nom du
signal
Couleur Fonction
1 TD+ BLANC ORANGE Transmission +
2 TD- ORANGE Transmission _
3 TCT BLANC VERT Réception +
4 NC BLEU
5 NC BLANC BLEU
6 RCT VERT Réception -
7 RD+ BLANC MARRON
8 RD- MARRON
* Les informations IP et MAC peuvent être obtenues grâce à l'auto-test. Reportez-vous au
manuel d'utilisateur de la communication Ethernet, disponible sur le site Internet de
BIXOLON pour plus de détails.
Connecteur USB
Câble
d'alimentation
Connecteur Ethernet
