Rev. 1.03 - 12 -
SRP-350/352plusIII

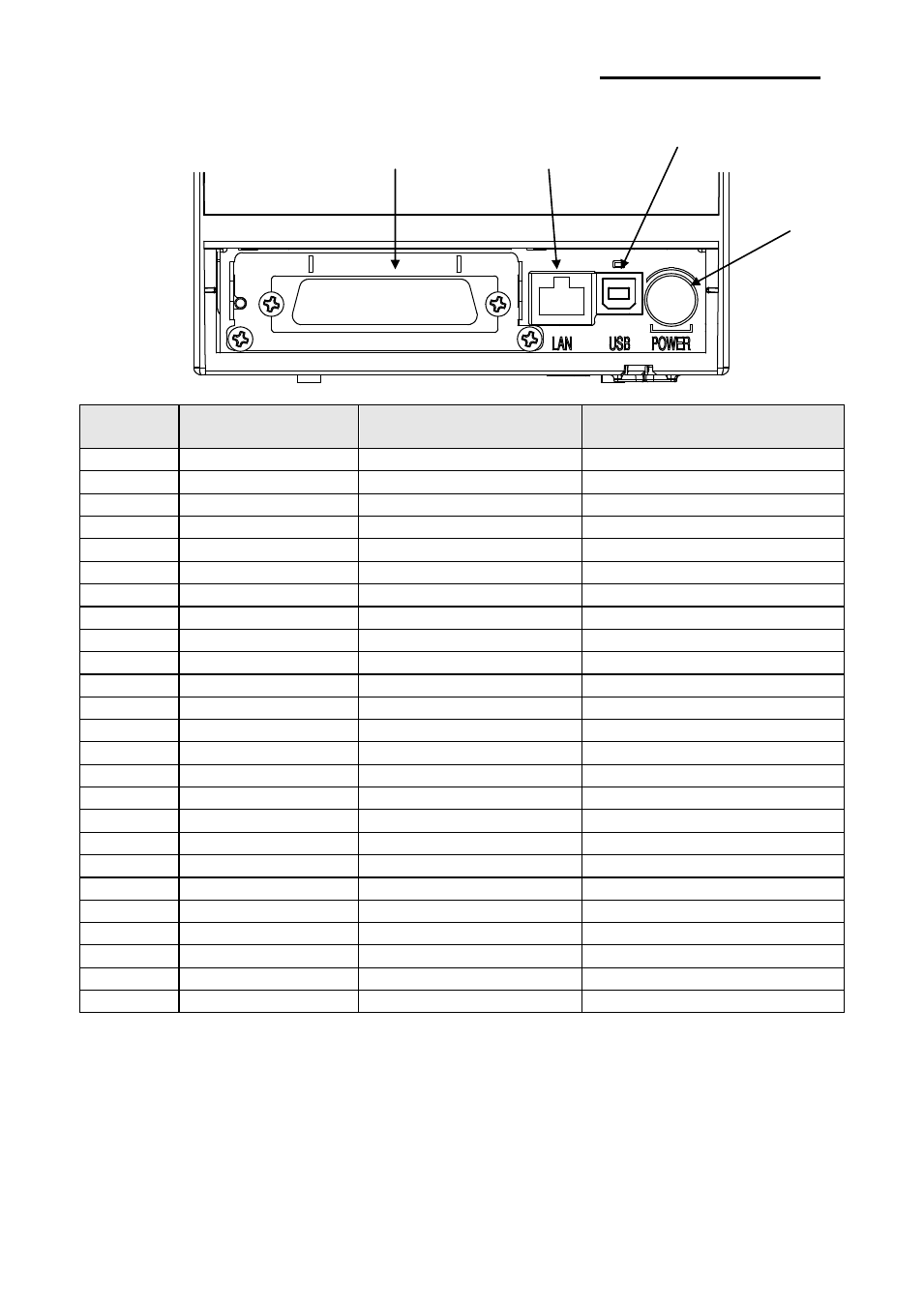

1-2-4 Câble Parallèle(IEEE1284)
Nbre de
broches
Source Mode de comptabilité Mode Quartet
1 Hôte nSignal d'échantillonage ClkHôte
2 Hôte / Imprimante Données 0 (LSB) -
3 Hôte / Imprimante Donnée 1 -
4 Hôte / Imprimante Donnée 2 -
5 Hôte / Imprimante Donnée 3 -
6 Hôte / Imprimante Donnée 4 -
7 Hôte / Imprimante Donnée 5 -
8 Hôte / Imprimante Donnée 6 -
9 Hôte / Imprimante Données 7 (MSB) -
10 Imprimante Nack PtrClk
11 Imprimante Occupée PtrOccupée /Données3,7
12 Imprimante Perreur AckReqDonnées/Données2,6
13 Imprimante Sélectionnez Xflag /Données1,5
14 Hôte nAlmAuto HôteOccupé
15 - NC NC
16 - TERRE TERRE
17 - FG FG
18 Imprimante Logique-H Logique-H
19~30 - TERRE TERRE
31 Hôte nInit nInit
32 Imprimante nDéfaut nDonnéesDispo /Données0,4
33 - TERRE ND
34 Imprimante Statut_DK ND
35 Imprimante +5V ND
36 Hôte nSelectIn 1284-Active
Câble
d'alimentation
Connecteur
Câble Parallèle
Connecteur USB
Connecteur Ethernet
