Rev. 1.03 - 9 -
SRP-350/352III

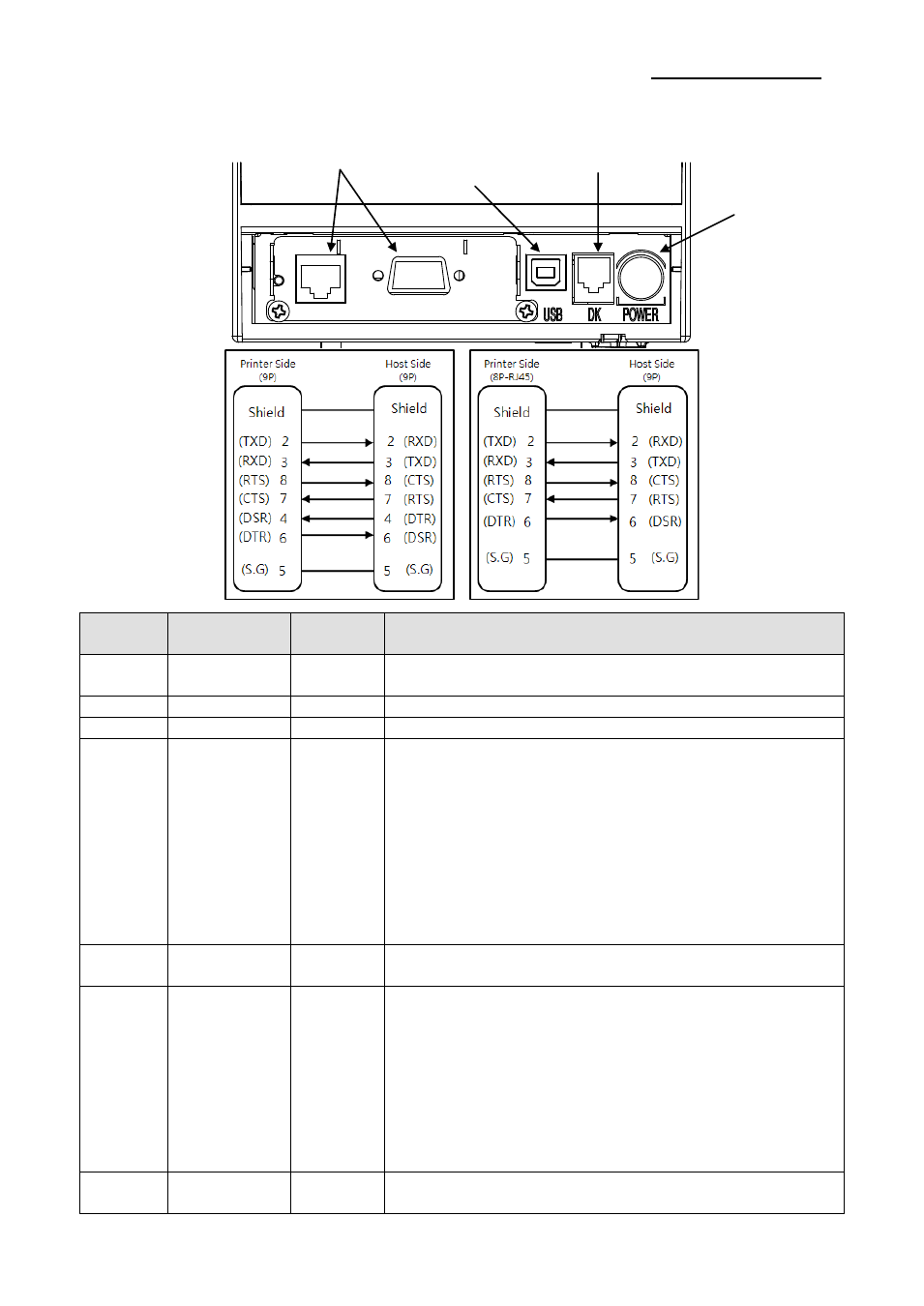

1-2-2-2 Interface double
Nbre de
broches Nom du
signal
Direction Fonction
Principal
TERRE
cadre
- Terre cadre
2 TXD Sortie Transmission des données
3 RXD Entrée Réception des données
6 DSR Entrée
Le signal indique que l'ordinateur hôte peut recevoir
des données (commande du flux du matériel).
1) MARQUE (Logique 1) : L'hôte peut recevoir des
données.
2) ESPACE (Logique 2) : L'hôte ne peut pas recevoir
des données.
3) Après avoir vérifié le signal de l'imprimante, il
transmet les données à l'hôte.
4) Lorsque le contrôle de débit XON/XOFF est
sélectionné, l'imprimante ne confirme pas ce signal
7
TERRE de
signalisation
- TERRE de la signalisation
20 DTR Sortie
Le signal indique si l'imprimante fonctionne ou pas
(commande du flux du matériel).
1) MARQUE (Logique 1) : L'imprimante fonctionne
2) ESPACE (Logique 2) : L'imprimante ne fonctionne
pas.
3) Après avoir vérifié le signal de l'imprimante, il
transmet les données à l'hôte.
4) Lorsque le contrôle de débit XON/XOFF est
sélectionné, l'imprimante ne confirme pas ce signal
Gaine
TERRE
cadre
- Terre cadre
Connecteur du
tiroir-caisse 1
Câble
d'alimentation
Connecteur du
câble en série
Connecteur USB
