Rev. 1.03 - 11 -
SRP-350/352III

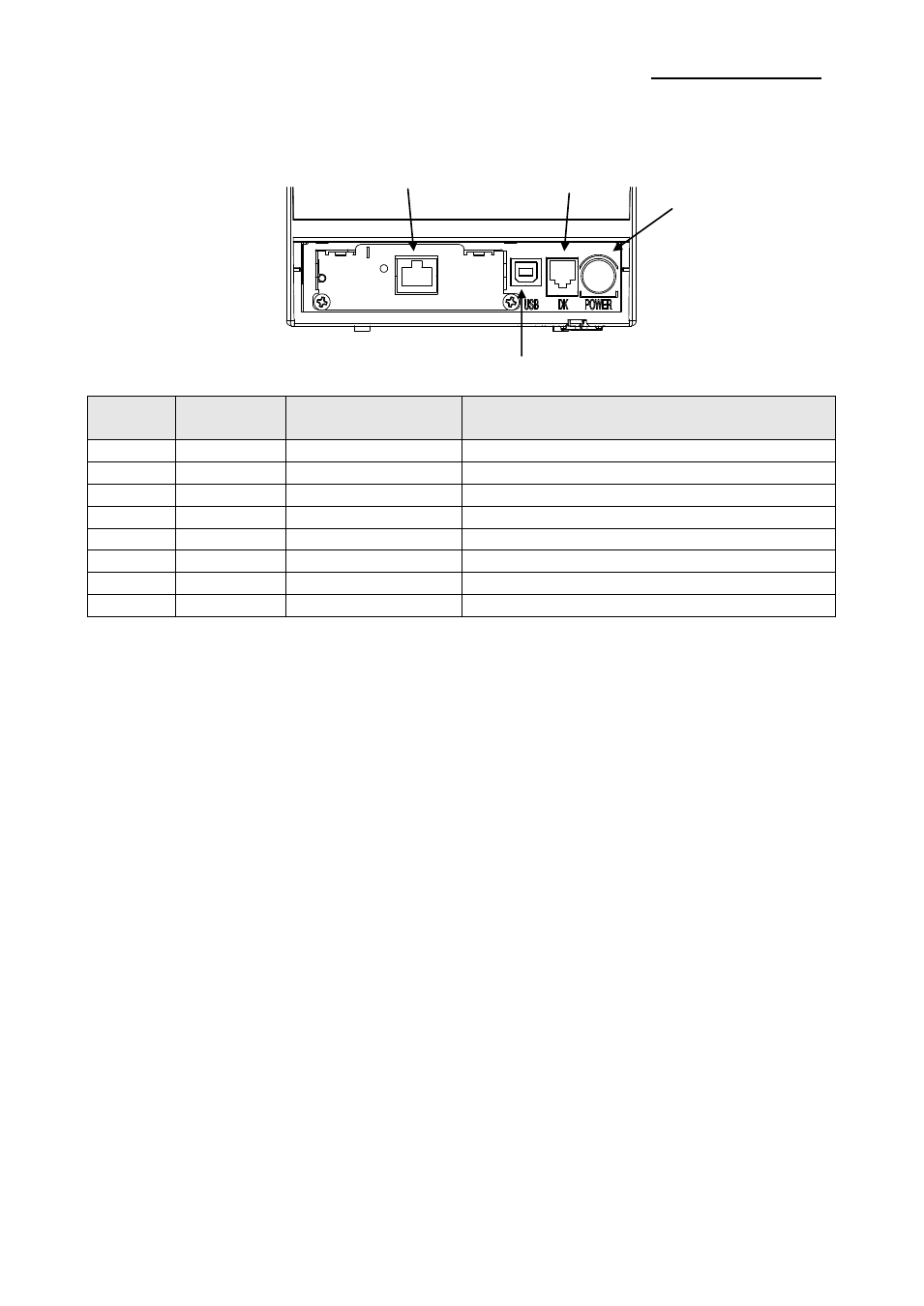

1-2-4 Câble Ethernet
Nbre de
broches Nom du
signal
Couleur Fonction
1 TD+ Blanc orange Transmission +
2 TD- Orange Transmission -
3 TCT Blanc Vert Réception +
4 NC Bleu
5 NC Blanc Bleu
6 RCT Vert Réception -
7 RD+ Blanc Marron
8 RD- Marron
* Pour plus de détails, reportez-vous au manuel d'utilisateur Ethernet, disponible sur notre
site Internet.
Connecteur du tiroir-
caisse 1
Câble
d'alimentation
Connecteur
Ethernet
Connecteur USB
