BIXOLON SRP-350 - Manuel (Page 8)

Rev. 1.09 - 8 -
SRP-350
1-2 Connexion des câbles
La connexion de l’imprimante peut s’effectuer à l’aide de trois câbles. Ces câbles se
branchent à l’arrière de l’imprimante, au panneau de connexion ci-dessous:
※ NOTA
-
Avant de procéder au branchement des câbles, s’assurer que l’imprimante et l’appareil
hôte sont hors tension.
1-2-1 Interface série (RS-232C)
※ Lorsque le dip switch de la carte interface en position "ON",
le signal DTR et RTS sont connectés ensemble.
Pin No. Signal name Direction Function
1 FG - Frame Ground
2 TxD Output Transmit Data
3 RxD Input Receive Data
4 RTS Output Ready To Send
5 CTS Input Clear To Send
6 DSR Input Data Set Ready
7 SG - Signal Ground
20 DTR Output Data Terminal Ready
Shield FG - Frame Ground

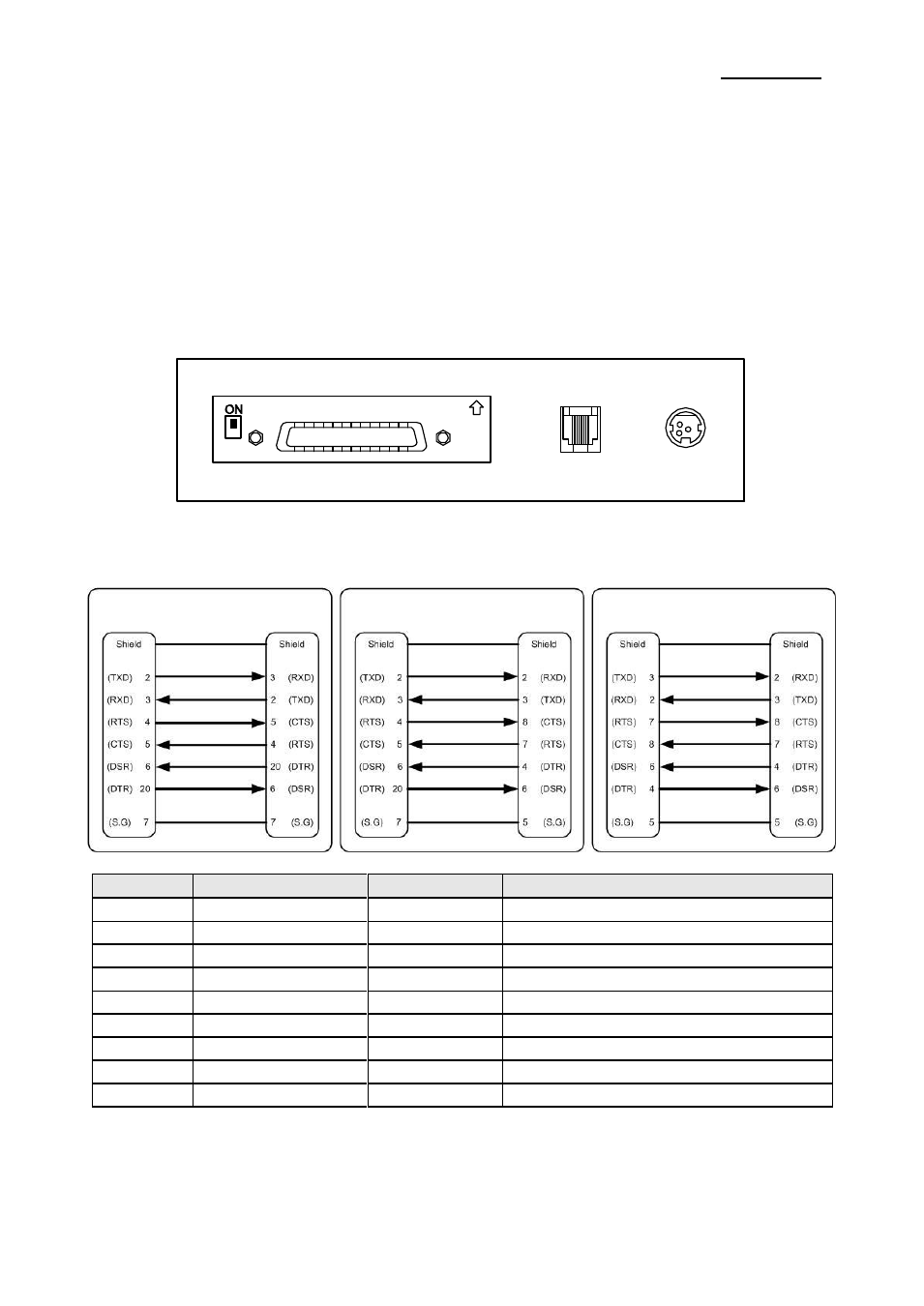

IFA-S TYPE
Connecteur d’interface
Coté imprimante
(25P)
coté unité centrale
(25P)
Coté imprimante
(9P)
coté unité centrale
(9P)
Connecteur du
dispositif d’ouverture
du tiroir-caisse Connecteur
du cordon
d’alimentation
coté unité centrale
(9P)
Coté imprimante
(25P)
