Rev. 1.09 - 11 -
SRP-350

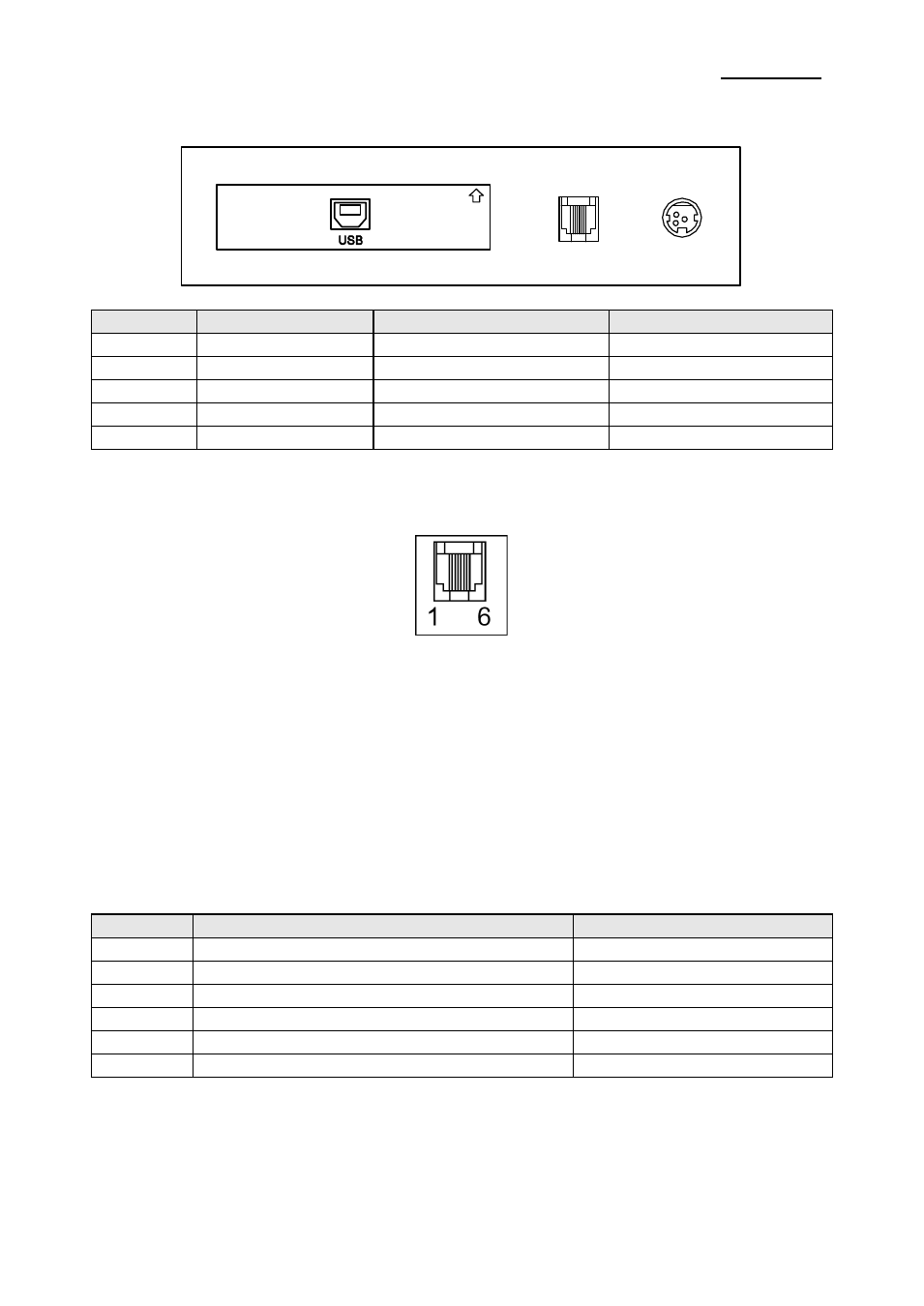

1-2-4 Interface USB
Pin No. Signal Name Assignment (Color) Function
Shell Shield Drain Wire Frame Ground
1 VBUS Red Host Power
2 D- White Data Line(D-)
3 D+ Green Data Line(D+)
4 GND Black Signal Ground
1-3 Connecteur du tiroir-caisse
※ AVERTISSEMENT
-
Il est important d’utiliser un tiroir-caisse qui correspond aux spécifications de
l’imprimante. L’utilisation d’un tiroir-caisse non-conforme peut causer des dommages
au tiroir-
caisse ainsi qu’à l’imprimante.
※ ATTENTION
- Ne pas relie
r de fil téléphonique au connecteur de dispositif d’ouverture du tiroir-caisse,
sous peine d’endommager l’imprimante et le fil téléphonique.
Brancher le câble du tiroir-
caisse dans le connecteur du dispositif d’ouverture du tiroir-
caisse située à l’arrière de l’imprimante près du connecteur du cordon d’alimentation.
Pin No. Signal name Direction
1 Frame ground -
2 Drawer kick- out drive signal 1 Output
3 Drawer open/close signal Input
4 +24V -
5 Drawer kick- out drive signal 2 Output
6 Signal ground -
IFA-U TYPE
Co nnecteur d’interface
Connecteur du
dispositif d’ouverture
du tiroir-caisse Connecteur
du cordon
d’alimentation
