13 Commutateur AG8032 Spine and Leaf
4.2 Connexions à fibres optiques
Des émetteurs-récepteurs 40G QSFP optionnels peuvent être utilisés pour les connexions
par fibre entre le commutateur et d'autres dispositifs réseau dans le centre de données. Un
émetteur-récepteur QSFP+ peut également être utilisé pour les connexions longue distance
vers des dispositifs d'un autre site.
AVERTISSEMENT :
• Lors du choix d'un dispositif QSFP à fibre, compte tenu de la sécurité,
veuillez vous assurer qu'il peut fonctionner à une température au moins
égale à la température de service maximale recommandée pour le produit.
Vous devez également utiliser un émetteur-récepteur QSFP laser de classe
1 agréé.

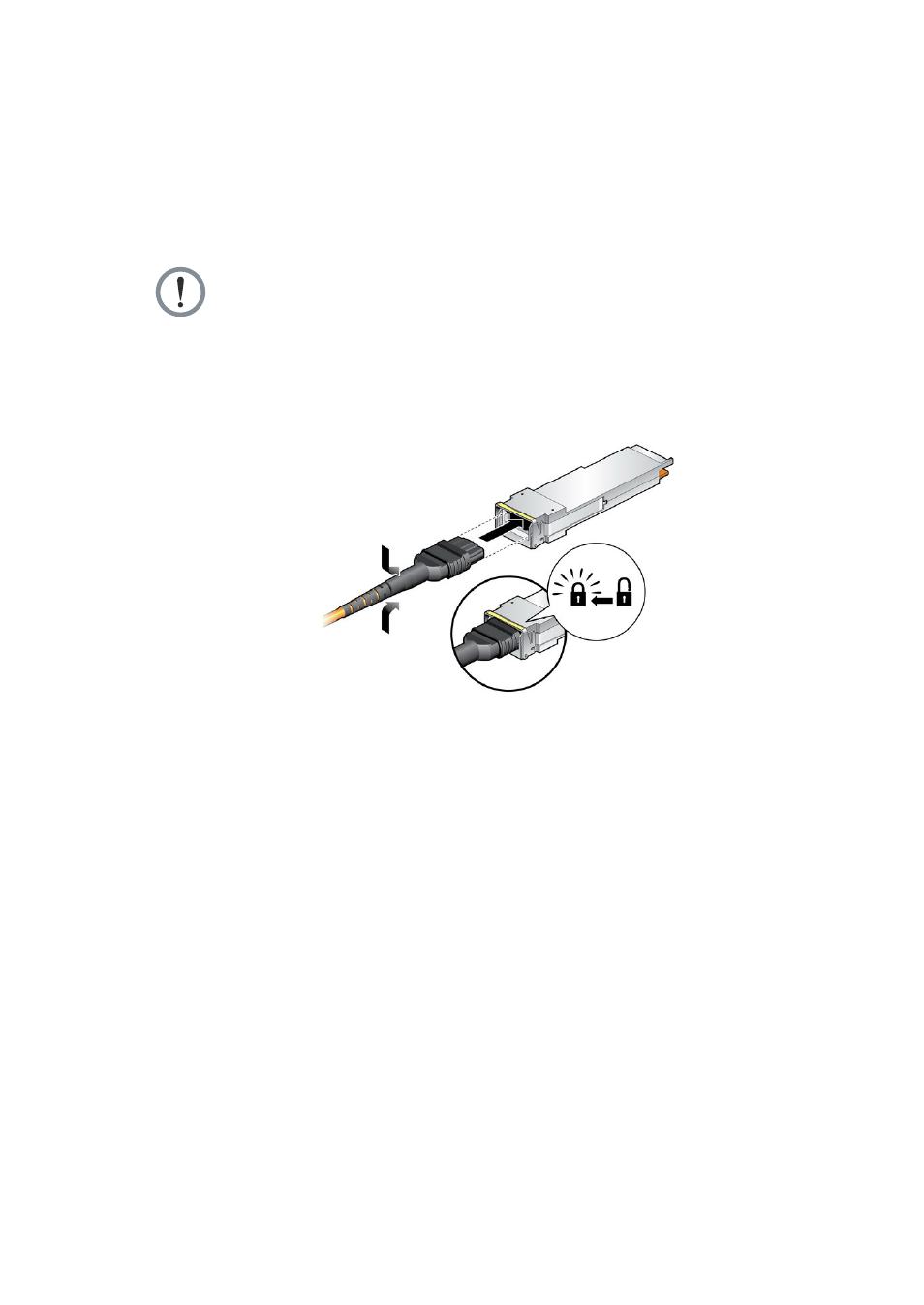

La figure suivante illustre la connexion par fibre du port QSFP.
(Figure 4-2 : Effectuer une connexion par fibre du port QSFP)
4.2 Câblage Ethernet
Pour assurer le bon fonctionnement lors de l'installation du commutateur sur un réseau,
assurez-vous que les câbles actuels sont adaptés au fonctionnement en 10BASE-T,
100BASE-TX ou 1000BASE-T. Vérifiez les critères suivants par rapport à l'installation
actuelle de votre réseau :
• Type de câble : Câble à paire torsadée non blindée (UTP) ou à paire torsadée blindée
(STP) avec connecteurs RJ-45; Catégorie 3 ou supérieure pour le 10BASE-T, catégorie 5
ou supérieure pour le 100Base-TX, et catégorie 5, 5e ou 6 pour le 1000BASE-T.
• Protection contre les émissions d'interférences de radiofréquences
• Suppression des surtensions électriques
• Séparation des fils électriques (liés au commutateur ou autres) et des champs
électromagnétiques des câbles réseaux de données
• Connexions sûres sans câbles, connecteurs ni blindages endommagés
