• Installation Chapitre 3
3.2 Installation d'un émetteur-récepteur QSFP optionnel
Les emplacements QSFP prennent en charge les émetteurs-récepteurs QSFP optionnels
suivants :
• 40GBASE-CR4 DAC
• 40GBASE-SR4 DAC vers 4 x SFP+ 10GBASE-CR DAC
• 40GBASE-LR4
• 40GBASE-SR4 vers 4 x 10GBASE-SR

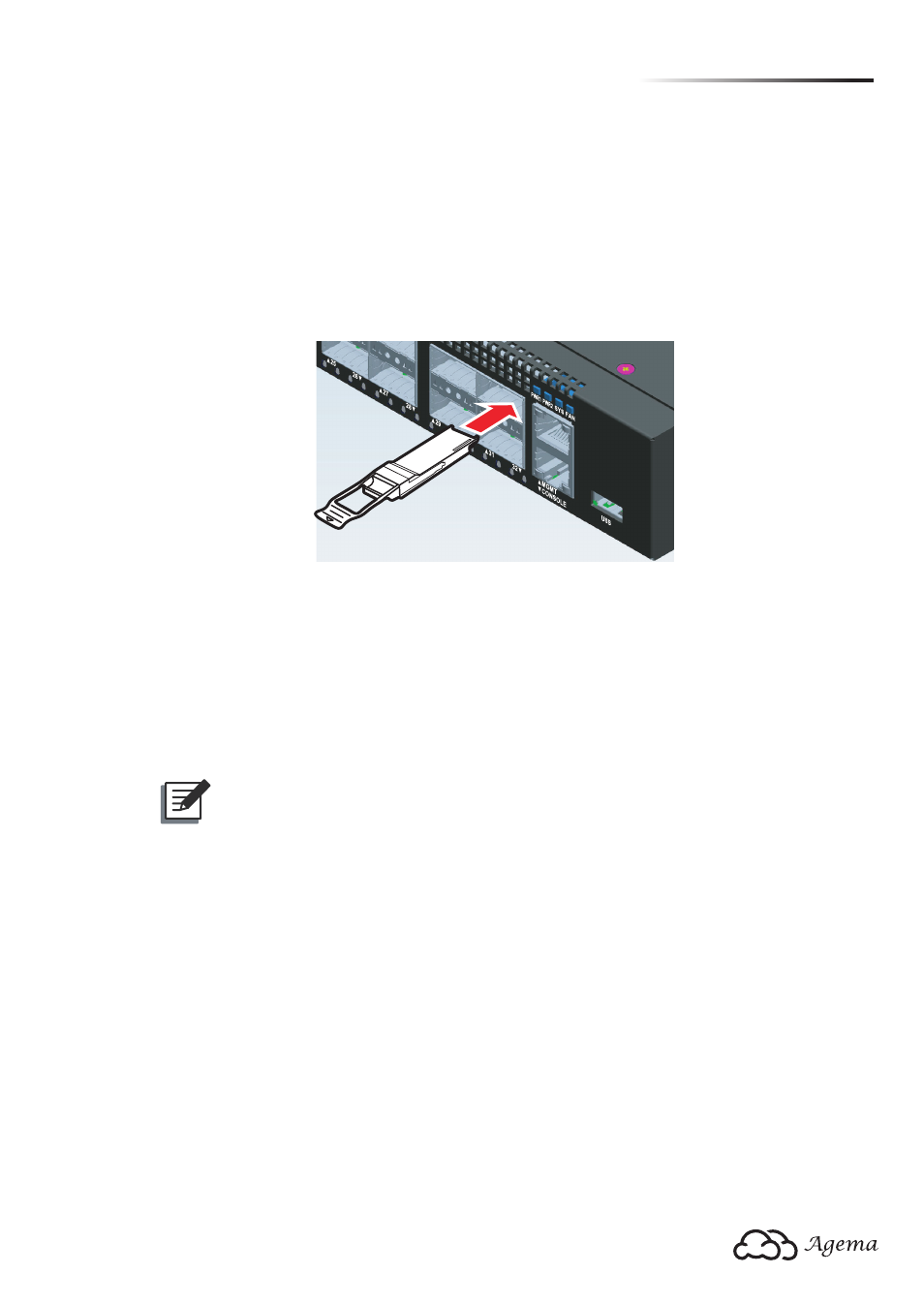

(Figure 3-4 : Insertion d'un émetteur-récepteur QSFP dans un emplacement)
Pour installer un émetteur-récepteur QSFP, procédez comme suit :
1. Tenez compte des exigences du réseau et du câblage pour sélectionner un type
d'émetteur-récepteur QSFP approprié.
2. Insérez l'émetteur-récepteur avec le connecteur optique orienté vers l'extérieur et le
connecteur de la fente orienté vers le bas. Notez que les émetteurs-récepteurs QSFP sont
conçus de telle sorte qu'ils ne peuvent être installés que dans un sens.
3. Insérez l'émetteur-récepteur QSFP dans le logement jusqu'à ce qu'il s'enclenche.
REMARQUE :
• Les émetteurs-récepteurs QSFP sont remplaçables à chaud. Le switch
n'a pas à être mis hors tension avant d'installer ou de retirer un émetteur-
récepteur. Cependant, débranchez toujours d'abord le câble réseau avant
de retirer un émetteur-récepteur.
• Les émetteurs-récepteurs QSFP ne sont pas fournis dans l'emballage du
commutateur.
• Répartition QSFP+ Ports vers SFP+ Ports : L'AG8032 prend également
en charge la répartition d'un port QSFP 40G+ unique en quatre ports
SFP+ 10G (jusqu'à 104 ports 10G) via les câbles de dérivation. Consultez
votre fournisseur de logiciels pour le changement du mode du port et de la
configuration.
