12

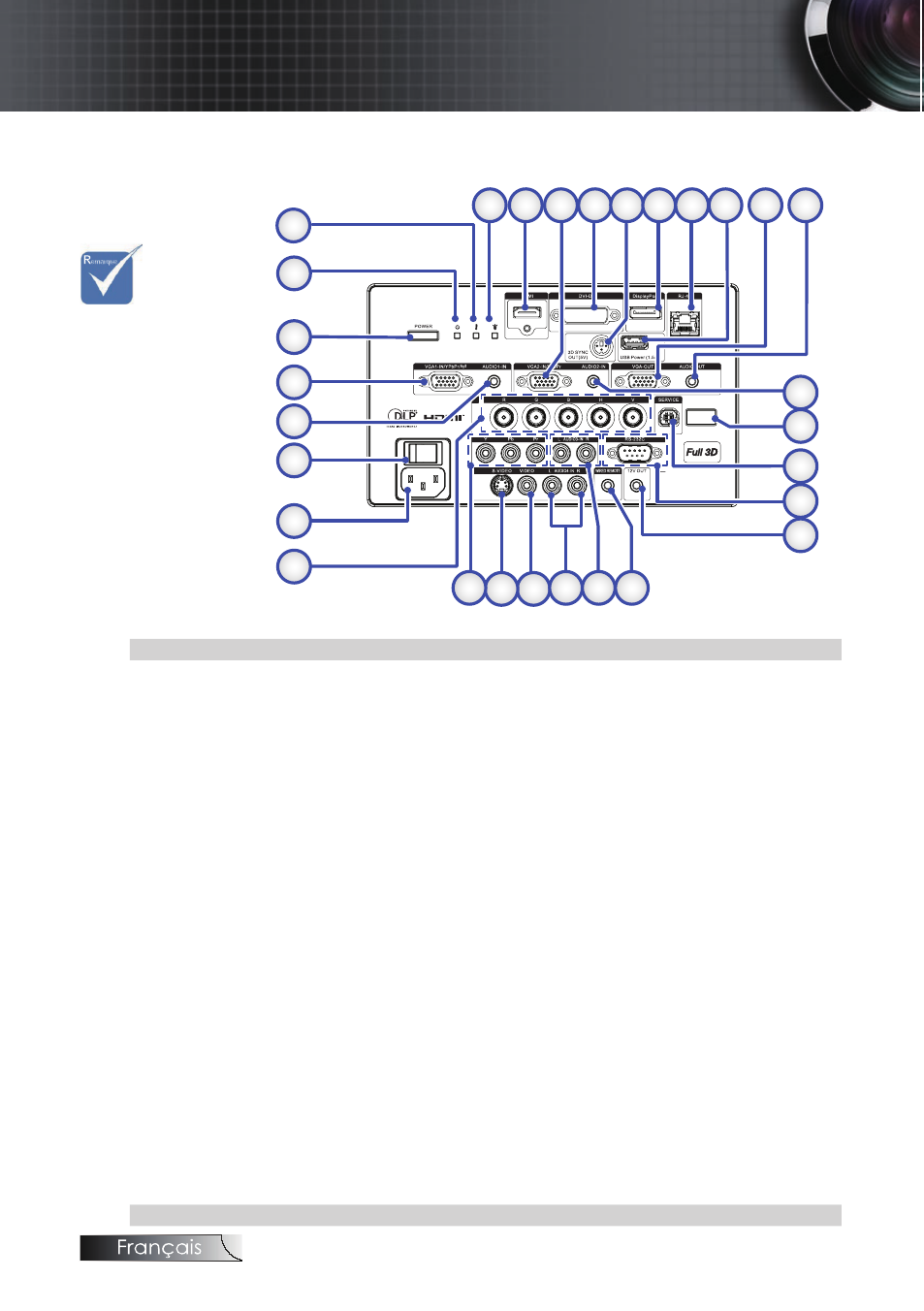

Vue de dos
20 21
1
2 3 5 6 7 8 4
19 17
9 10 11
13
12
14
24
23
25
26
27
28
29
22
15
16
18
1. Temp-LED 16. Connecteur A/B SORTIE 12V
2. LED lampe 17. TÉLÉCOMMANDE AVEC FIL (prise
3,5 mm)
3. Connecteur HDMI 18. Connecteurs RCA (YPbPr) G/D
ENTREE AUDIO
4. Connecteur YPbPr/VGA 2 19. Connecteurs RCA (Video/S-Video)
G/D ENTREE AUDIO
5. Connecteur DVI-D 20. Connecteur VIDEO
6. 3D SYNC OUT 21. Connecteur S-VIDEO
7. DisplayPort 22. Connecteurs YPbPr
8. Connecteur RJ-45 23. Connecteurs BNC
9. Alimentation USB 24. Douille électrique
10. SORTIE VGA 25. Bouton principal d’alimentation
11. Prise 3,5mm SORTIE AUDIO 26. Connecteur ENTREE AUDIO (VGA1)
12. Connecteur ENTREE AUDIO 2 (VGA2) 27. Connecteur VGA 1/SCART/YPbPr
13. Récepteur IR arrière
28. Bouton d’alimentation
14. SERVICE 29. LED d’alimentation
15. Connecteur RS-232
v AUDIO2-IN :
Partager avec
l’entrée audio
DVI & BNC.
Introduction
