Installation et connexion du SuperUniti
2 installation et connexion du Superuniti
Votre Superuniti doit être installé sur un support prévu à cet effet. assurez-vous qu’il est
bien ventilé et ne le posez pas directement sur le dessus d’un autre appareil. il doit être
installé dans son emplacement final avant le branchement des câbles ou la mise sous
tension. le Superuniti n’a pas de mode veille et est conçu pour être laissé sous tension.
le branchement du Superuniti à l’alimentation secteur et à une variété de périphériques
et de sources audio est décrit dans les paragraphes suivants. le diagramme 2.1 illustre les
prises de connexion du panneau arrière du Superuniti.

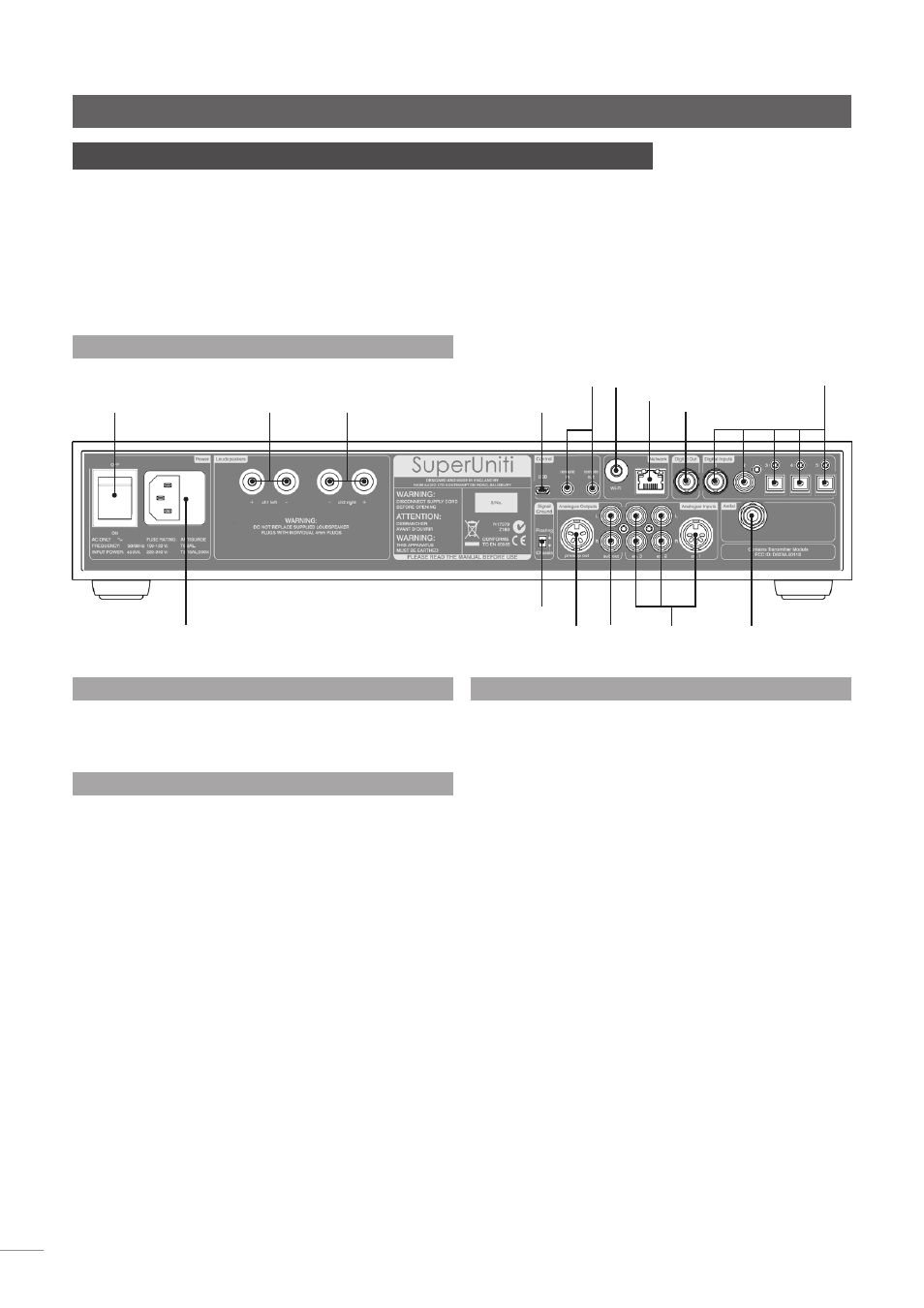

2.1 le panneau arrière du Superuniti
Entrée secteur et fusible
Interrupteur M/A
Prise réseau
Prise d’antenne
FM/DAB
Enceinte
gauche
Enceinte
droite
Commutateur masse signal
Sortie préampli Sortie
caisson
de graves
Entrées
analogiques
Entrées
numériques
Commande à distance
in/out
Mini-USB interface
de mise à niveau Sortie numérique
Prise d’antenne réseau
sans fil (Wi-Fi)
2.2 Branchement à l’alimentation secteur
Branchez le SuperUniti à une prise d’alimentation secteur
en utilisant soit le câble secteur fourni, soit un câble Naim
Power-Line.
2.3 Branchement de l’antenne daB/fM
Le module FM/DAB du SuperUniti ne sera capable de
diffuser un son radio FM et DAB de grande qualité que s’il
peut capter un signal radio puissant et libre d’interférence.
La prise d’antenne FM/DAB sur le panneau arrière du
SuperUniti doit être connectée par un câble coaxial
75 Ohms à faibles pertes à une antenne appropriée.
L’antenne doit être montée à l’écart de gros obstacles et
le plus haut possible, idéalement sur un toit.
note : Votre revendeur local devrait pouvoir vous conseiller
sur le choix d’une antenne appropriée et d’un installateur.
2.4 entrées et sorties audio
2.4.1 entrées de signal audio
Le SuperUniti fournit quatre entrées analogiques stéréo et
six entrées numériques S/PDIF, y compris une prise d’entrée
analogique/numérique combinée. Le branchement aux
entrées se fait grâce à divers types de prises. Le tableau
suivant dresse une liste des entrées et de leur type de prise:
entrée type prise
an. 1 Analogique DIN 5 broches
an. 2 Analogique RCA phonos
an. 3 Analogique RCA phonos
façade Analogique Jack 3,5mm
Numérique Jack mini-TosLink 3,5mm
dig. 1 Numérique Coaxiale (BNC)
dig. 2 Numérique Coaxiale (RCA phono)
dig. 3 Numérique Optique (TosLink)
dig. 4 Numérique Optique (TosLink)
dig. 5 Numérique Optique (TosLink)
note : La prise jack analogique/numérique de la façade
accepte à la fois les connecteurs analogiques 3,5mm
conventionnels et les connecteurs numériques optiques
mini-TosLink. Elle identifiera automatiquement le type
de connecteur inséré et traitera le signal de façon
appropriée.
Utilisez toujours des câbles d’interconnexion de haute
qualité pour connecter les sources aux entrées du
SuperUniti.
