Page 9
MONTAGE DE L’ACCESSOIRE SUR
L’ARBRE SUPÉRIEUR

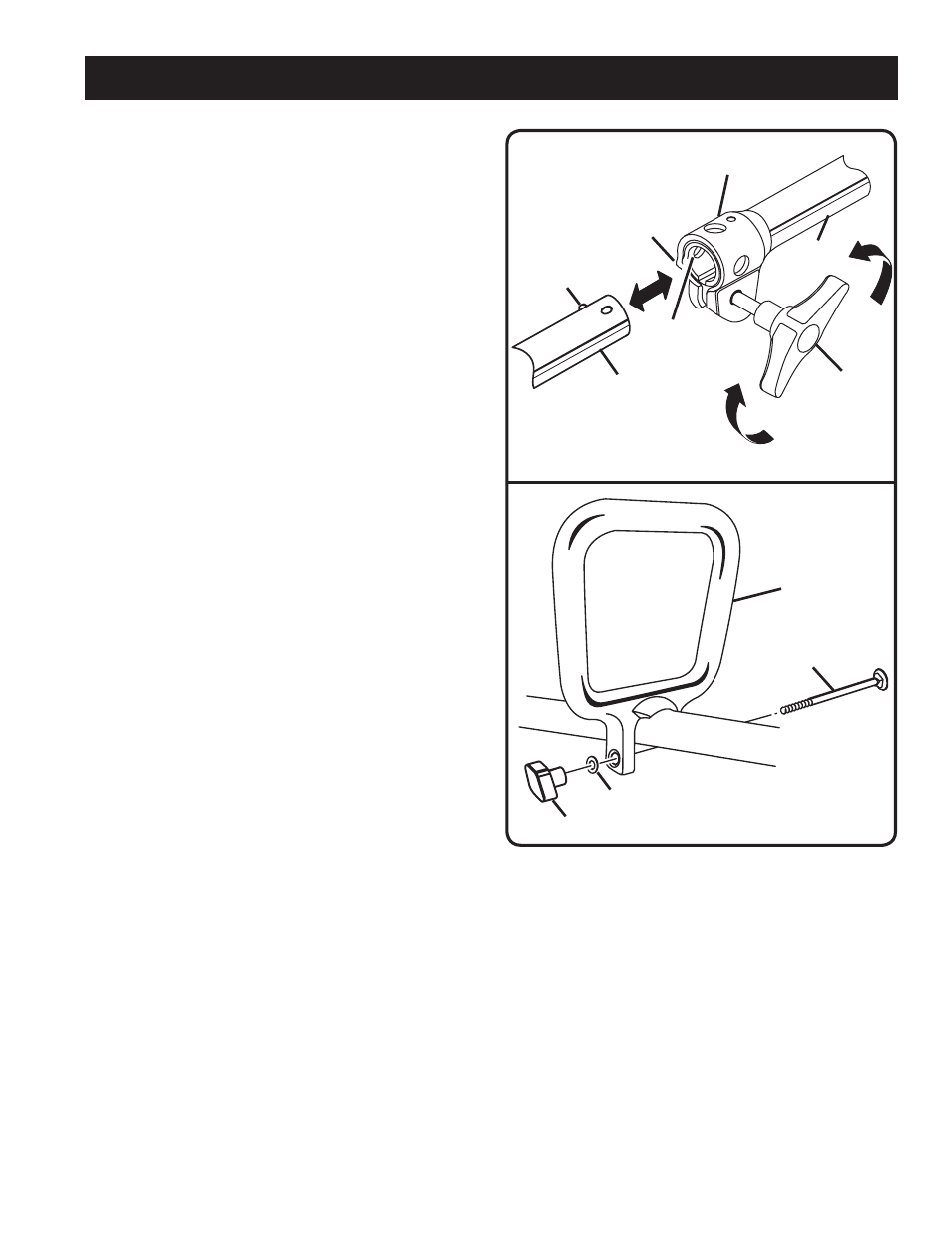

Voir la figure 2.
L’accouplement permet de monter l’accessoire sur l’arbre
supérieur.
Pour monter l’accessoire sur l’arbre supérieur :
n
Desserrer le bouton en le tournant vers la gauche.
n Retirer le capuchon de l’arbre d’accessoire.
n Aligner le bouton de l’arbre d’accessoire sur le loge-
ment guide de l’arbre supérieur.
n Glisser l’arbre d’accessoire dans l’arbre supérieur
jusqu’à ce qu’il s’encliquette en place.
REMARQUE :
Si le bouton de verrouillage ne s’engage
pas complètement dans le trou de positionnement, les
tubes ne sont pas verrouillés l’un dans l’autre. Tourner
légèrement le tube dans les deux sens jusqu’à ce que
le bouton s’engage complètement.
n Serrer fermement le bouton en le tournant vers la
droite.
REMARQUE :
Pendant l’utilisation, vérifier de temps
à autre le serrage du bouton.
RETRAIT DE L’ACCESSOIRE DE L’ARBRE
SUPÉRIEUR
Voir la figure 2.
Pour le remisage ou le changement d’accessoire, séparer
l’arbre d’accessoire de l’arbre supérieur.
Retrait de l’accessoire de l’arbre supérieur.
n
Relâcher la gâchette d’accélérateur et laisser le moteur
s’arrêter.
n Débrancher le taille-bordures.
n Desserrer le bouton en le tournant vers la gauche.
n Appuyer sur le bouton tout en tirant l’accessoire hors
de l’arbre.
INSTALLATION DE LA POIGNÉE AVANT
Voir la figure 3.
Pour installer la poignée avant :
n
Placer la poignée sur le dessus de l’arbre supérieur
en veillant à ce qu’elle soit inclinée vers la poignée à
gâchette.
n Positionner la poignée sur l’arbre supérieur de manière
à obtenir une position d’utilisation confortable.
n Insérer le boulon dans les trous de la poignée avant.
n Installer la rondelle sur le boulon.
n Installer l’écrou papillon sur le boulon et le serrer fer-
mement.
Fig. 3
Fig. 2
RÉGLAGE
BOUTON
LOGEMENT
GUIDE
ARBRE
SUPÉRIEUR
ARBRE
D’ACCESSOIRE
POIGNÉE
AVANT
BOULON
RONDELLE
ÉCROU PAPILLON
TROU DE POSI-
TIONNEMENT
ACCOUPLEMENT
ASSEMBLAGE
