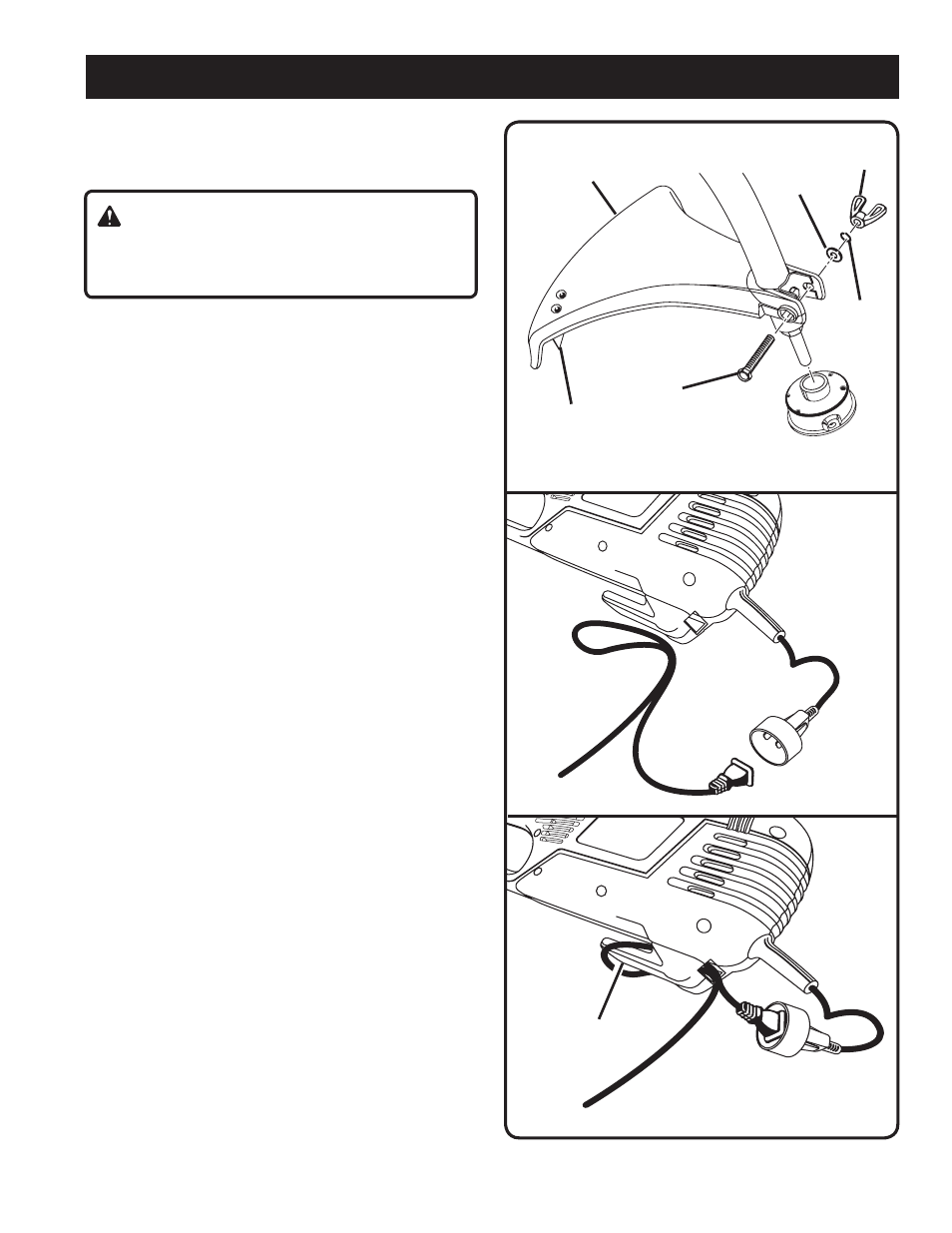

Fig. 4
INSTALLATION DU DÉFLECTEUR D’HERBE
Voir la figure 4.
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante.
Éviter de la toucher. Le contact avec la lame peut
causer des blessures graves.
Pour installer le déflecteur d’herbe :
n
Glisser le déflecteur d’herbe sur l’arbre d’accessoire
et l’engager sur le support.
n Insérer le boulon dans les trous des languettes du
déflecteur d’herbe et les fentes du support de l’arbre
d’accessoire.
n Installer la rondelle plate, la rondelle frein et l’écrou
papillon.
n Serrer fermement l’écrou papillon.
n Retrait de l’emballage protecteur de la lame coupe
ligne.
RETENUE DE CORDON PROLONGATEUR
n Une retenue de cordon prolongateur se trouve sur le
bas de la poignée du taille-bordures. Elle maintient
solidement le cordon, pour éviter un débranchement
accidentel.
Remarque : Pour réduire les risques de dé-
branchement du cordon d’alimentation et du
cordon prolongateur en cours de fonctionnement,
utiliser le cordon prolongateur décrit ci-dessous.
MÉTHODES D’ASSUJETTISSEMENT DU
CORDON PROLONGATEUR
n Utiliser la retenue de cordon prolongateur pour
empêcher le débranchement accidentel. Utiliser ex-
clusivement un cordon pour l’extérieur dont la gaine
porte l’inscription « W-A ».
n Passer le cordon prolongateur dans la retenue sue
trouvant au bas du taille-bordures. Voir la figure 5.
n Tirer la boucle du cordon autour de la languette et tirer
fermement. Voir la figure 6.
n Brancher le cordon prolongateur pour sur la prise du
taille-bordures. Voir la figure 6.
BOULON
ÉCROU
PAPILLON
DÉFLECTEUR
D’HERBE
Fig. 5
Fig. 6
RETENUE DE
CORDON
RONDELLE
RONDELLE
FREIN
LAME DE SEC-
TIONNEMENT
ASSEMBLAGE
