14
ASSEMBLAGE
RETRAIT DU DÉFLECTEUR D’HERBE ET DE LA TÊTE
DE COUPE À LIGNE SUR ARBRE DROIT

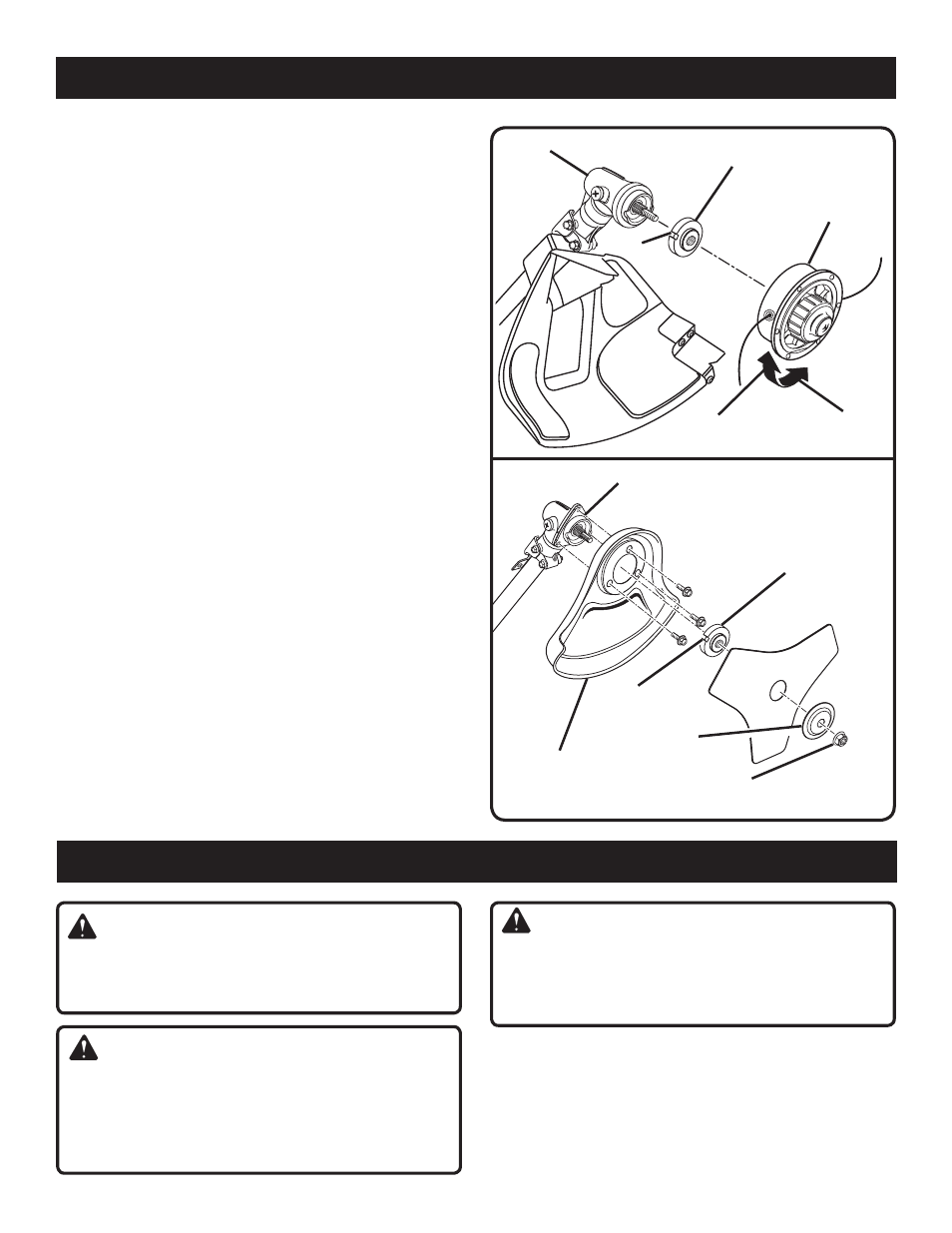

Voir les figures 10 à 13.

Aligner la fente de la rondelle à collerette supérieure sur
la fente du carter d’engrenages.
 Insérer l’outil de blocage dans fente de la rondelle à
collerette et le carter d’engrenages.
 Retirer la tête de coupe à ligne.
 Retirer la rondelle bombée et la conserver pour le montage
de la lame.
 Retirer la vis de fixation du déflecteur d’herbe.
 Retirer le déflecteur d’herbe.
NOTE : Ranger les pièces de la tête à ligne ensemble en
vue d’une utilisation ultérieure.
INSTALLATION DE LA LAME TRI-ARC ® ET DU PARE-
DÉBRIS
Voir les figures 10 - 14.

Installer le pare-débris de débroussailleuse Voir
Installation du pare-débris de débroussailleuse, plus
haut dans ce manuel.
 Installer la rondelle à épaulement sur l’arbre moteur, côté
concave dirigé vers le pare-débris.
 Centrer la lame sur la rondelle à épaulement en s’assurant
la lame est bien à plat et que la saillie de la rondelle
s’engage dans le trou de la lame.
 Installer la rondelle bombée, partie convexe en direction
opposée à la lame.
 Installer l’écrou de lame sur l’arbre du carter
d’engrenages.
 Insérer l’outil de blocage dans fente de la rondelle à
collerette et le carter d’engrenages.
 Installer l’écrou de lame en le tournant vers la gauche
(filetage à gauche).
 Serrer l’écrou de lame fermement à un couple de
120 pi-lb minimum.
Fig. 14
Fig. 13
DESSERRER
ÉCROU DE
LAME
RONDELLE
BOMBÉE
FENTE
CARTER D’ENGRENAGES
RONDELLE À
ÉPAULEMENT
PARE-DÉBRIS DE LA
DÉBROUSSAILLEUSE
TÊTE À LIGNE
DE COUPE
CARTER D’ENGRENAGES
SERRER
RONDELLE À ÉPAULEMENT
FENTE
AVERTISSEMENT :
Ne pas laisser la familiarité avec ce produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter des lunettes étanches ou des lunettes de
sécurité à coques latéralemunies d’écrans latéraux lors
de l’utilisation de ce produit. Si cette précaution n’est pas
prise, des objets peuvent être projetés dans les yeux et
causer des lésions graves.
UTILISATION
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant de cet produit. L’utilisation de pièces
et accessoires non recommandés peut entraîner des
blessures graves.
