Page 12
INSTALLATION DU DÉFLECTEUR D’HERBE
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante. Éviter
de la toucher. Le contact avec la lame peut causer des
blessures graves.
INSTALLATION DU DÉFLECTEUR D’HERBE D’ARBRE
COURBE – CS30

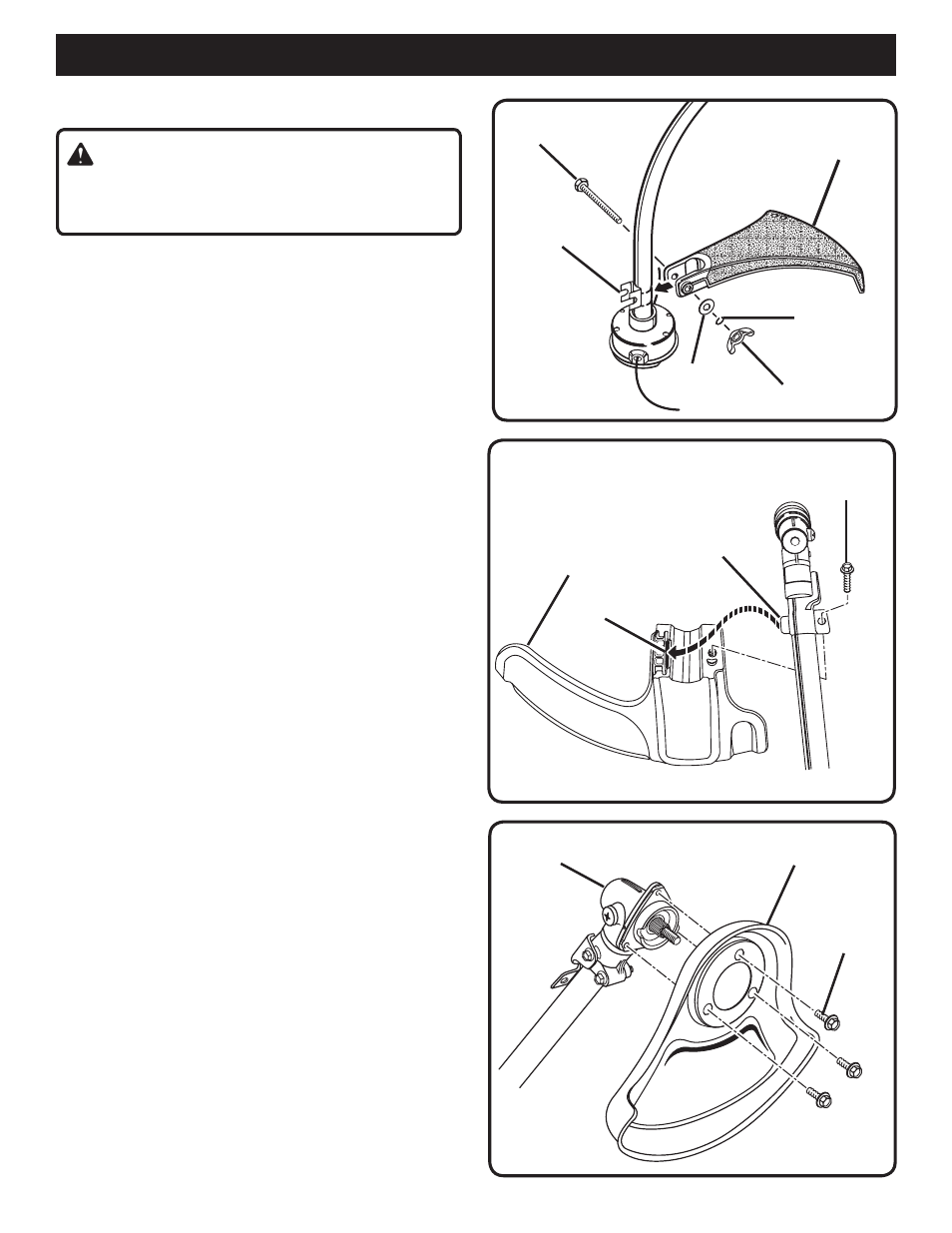

Voir la figure 6.
1. Emboîter le déflecteur d’herbe sur le bas de l’arbre courbe,
comme illustré.
2. Insérer le boulon à six pans dans le déflecteur d’herbe
et le support de l’arbre courbe.
3. Installer la rondelle plate et la rondelle frein sur le boulon
à six pans.
4. Installer l’écrou papillon sur le boulon et le serrer
fermement.
INSTALLATION DU DÉFLECTEUR D’HERBE D’ARBRE
DROIT – SS30
Voir la figure 7.
1. Retirer la vis 1a six pans à tête fendue du déflecteur
d’herbe.
2. Insérer la languette du support de montage dans la fente
du déflecteur d’herbe.
3. Aligner le trou de vis du support de montage sur le trou
de vis du déflecteur d’herbe.
4. Insérer la vis à six pans à tête fendue dans le support et
le déflecteur d’herbe.
5. Serrer la vis fermement.
INSTALLATION DU PARE-DÉBRIS DE
DÉBROUSSAILLEUSE - BC30
Voir la figure 8.
Sur ces modèles de débroussailleuse, le pare-débris
est installée en usine. Des instroctions sont incluses
afin de pouvoir le réinstaller après avoir utilisé l’outil en
taille-bordures.
1. Après avoir retiré la tête à ligne, placer pare-débris sur
le carter d’engrenages, comme illustré.
2. Sérer les trois vis dans le pare-débris et le carter
d’engrenages, par le dessous.
3. Serrer les vis fermement, à un couple de 40 à 50 pi-lb
minimum (serrer à la main + 1/4 de tour).
ASSEMBLAGE
DÉFLECTEUR
D’HERBE
SUPPORT
BOULON
ÉCROU
PAPILLON
Fig. 6
RONDELLE
PLATE
RONDELLE
FREIN
Fig. 7
Fig. 8
BOULON À
SIX PANS
DÉFLECTEUR D’HERBE
D’ARBRE DROIT
LANGUETTE
FENTE
CARTER
D’ENGRENAGES
BOULON À SIX
PANS
PARE-DÉBRIS DE LA
DÉBROUSSAILLEUSE
