Page 11
INSTALLATION DE LA POIGNÉE
AVANT - CS30 ET SS30
Voir la figure 4.
1. Retirer la poignée avant, le boulon, la rondelle plate, la
rondelle frein et l’écrou papillon du kit.
2. Installer la poignée avant sur le dessus du tube d’arbre
et la positionner pour un confort de travail maximum.
3. Insérer le boulon dans les trous de la poignée avant.
REMARQUE : La tête du boulon s’adapte dans le logement
moulé d’un côté de la poignée.
4. Installer la rondelle plate, la rondelle frein et l’écrou
papillon.
5. Serrer fermement l’écrou papillon.
INSTALLATION DE LA POIGNÉE DE
PROTECTION EN « J » - BC30
Voir la figure 5.
Une poignée de protection doit être utilisée pour assurer
le meilleur contrôle possible et maximiser la sécurité de
l’opérateur lors de l’utilisation d’une débroussailleuse.
1. Tenir les brides supérieure et inférieure serrées contre le
tube d’arbre, de façon à ce que la poignée soit positionnée
à la gauche de l’opérateur.
2. Insérer l’extrémité de la poignée entre les brides.
3. Aligner les trous de boulon et insérer le boulon long
(1/4-20 x 1 -1/2 in.) dans le côté de la poignée.
4. Installer le boulon court (1/4-20 x 1 in.) de l’autre côté de
la bride. Installer la rondelle plate, les rondelles frein et les
écrous à six pans pour maintenir l’ensemble en place.
5. Une fois l’assemblage terminé, ajuster la position de
la poignée avant pour obtenir le meilleur équilibre et le
meilleur confort d’utilisation.
6. Serrer le boulon long avant le boulon court.

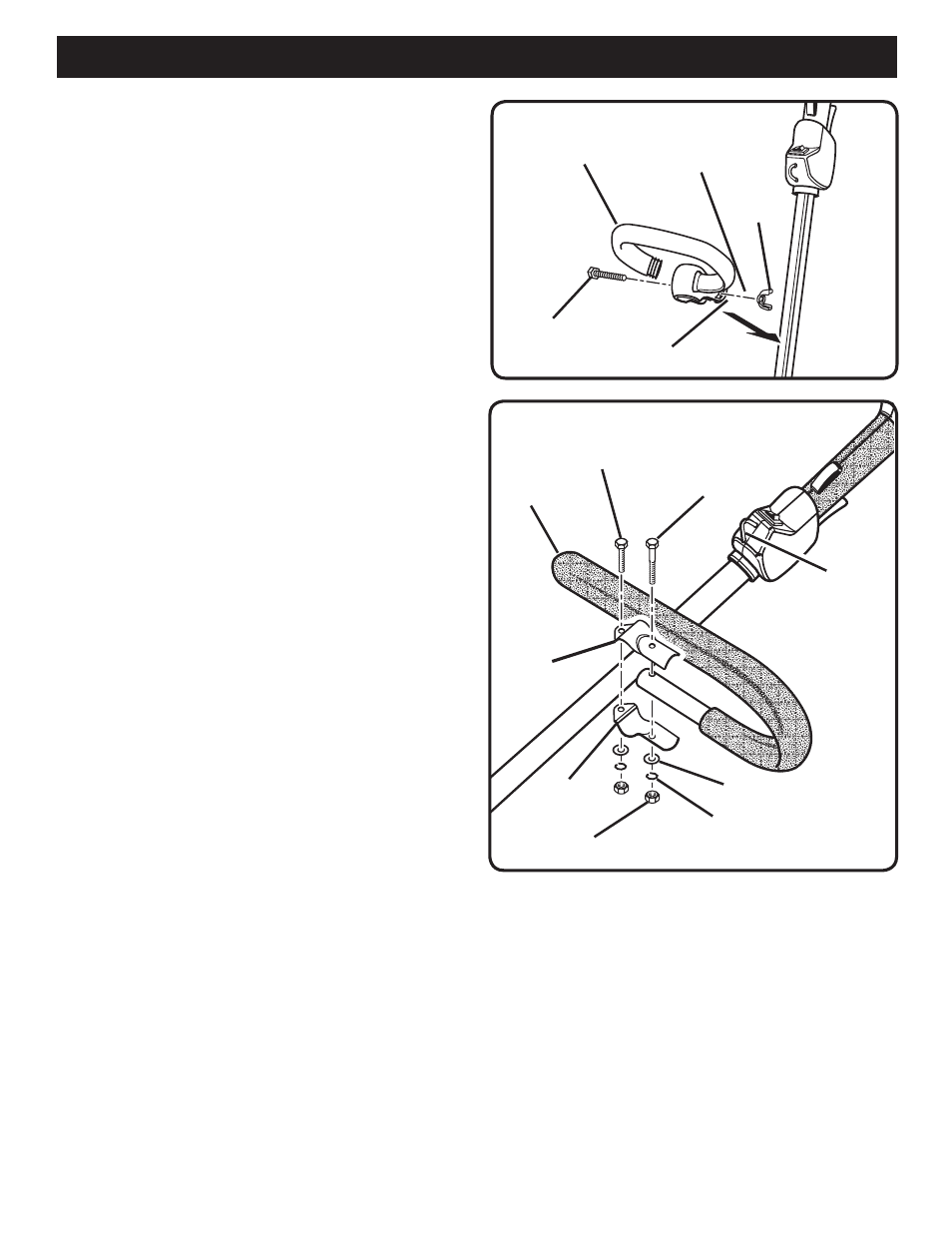

ASSEMBLAGE
ÉCROU
PAPILLON
POIGNÉE AVANT
BOULON
Fig. 4
Fig. 5
SERRE-JOINT
RONDELLE PLATE
RONDELLE FREIN
ÉCROU
ANCRAGE DE
BANDOULIÈRE
SERRE-JOINT
POIGNÉE
AVANT
RONDELLE
FREIN
RONDELLE PLATE
BOULON
1/4-20 x 1 1/2 po
BOULON
1/4-20 x 1 po
