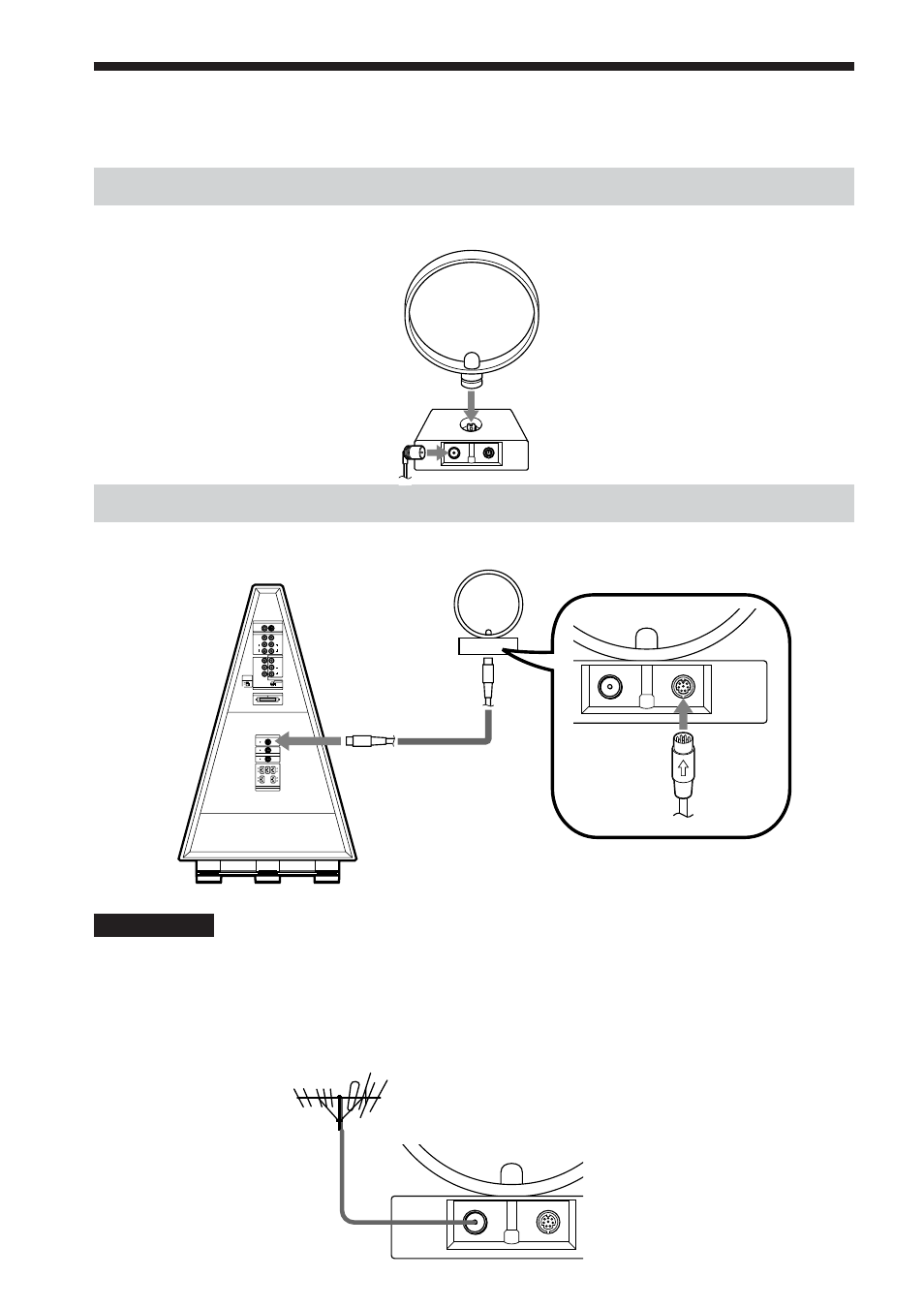

Etape 2 : Raccordements de l’antenne
Constitution du tuner
Branchez l’antenne cadre AM et le fil d’antenne FM sur le boîtier du tuner.
Raccordement du tuner
Raccordez le tuner au caisson de graves à l’aide du cordon du tuner fourni.
Remarques
• Pour éviter de capter des interférences, éloignez le tuner du caisson de graves et des autres composants.
• Veillez à déplier entièrement le fil d’antenne FM.
• Après avoir raccordé le fil d’antenne FM, maintenez-le aussi horizontal que possible.
z
Si la réception FM est de mauvaise qualité
Utilisez un câble coaxial de 75 ohms (non fourni) pour raccorder le système à une antenne FM extérieure comme
illustré ci-dessous.
Antenne FM extérieure
Tuner
Antenne cadre AM
Fil d’antenne FM
TUNER INPUT
WIRELESS REAR
L
R
SPEAKER
IMPEDANCE USE 4
Ω
FRONT L
REAR L
CENTER
FRONT R
REAR R
FOOT
LIGHT
HIGH
LOW
OFF
MONITOR OUTPUT
COMPONENT VIDEO OUTPUT
VIDEO 1
VIDEO
L
L
L
Y
PB/CB
PR/CR
R
R
R
VIDEO
INPUT
AUDIO
INPUT
S VIDEO
(DVD ONLY)
SCAN SELECT
SELECTABLE
INTERLACE
SYSTEM CONNECTOR
VIDEO 2
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
AUDIO
OUTPUT
Tuner
Cordon du tuner
