20 FR
Etape 1 : Raccordement des enceintes

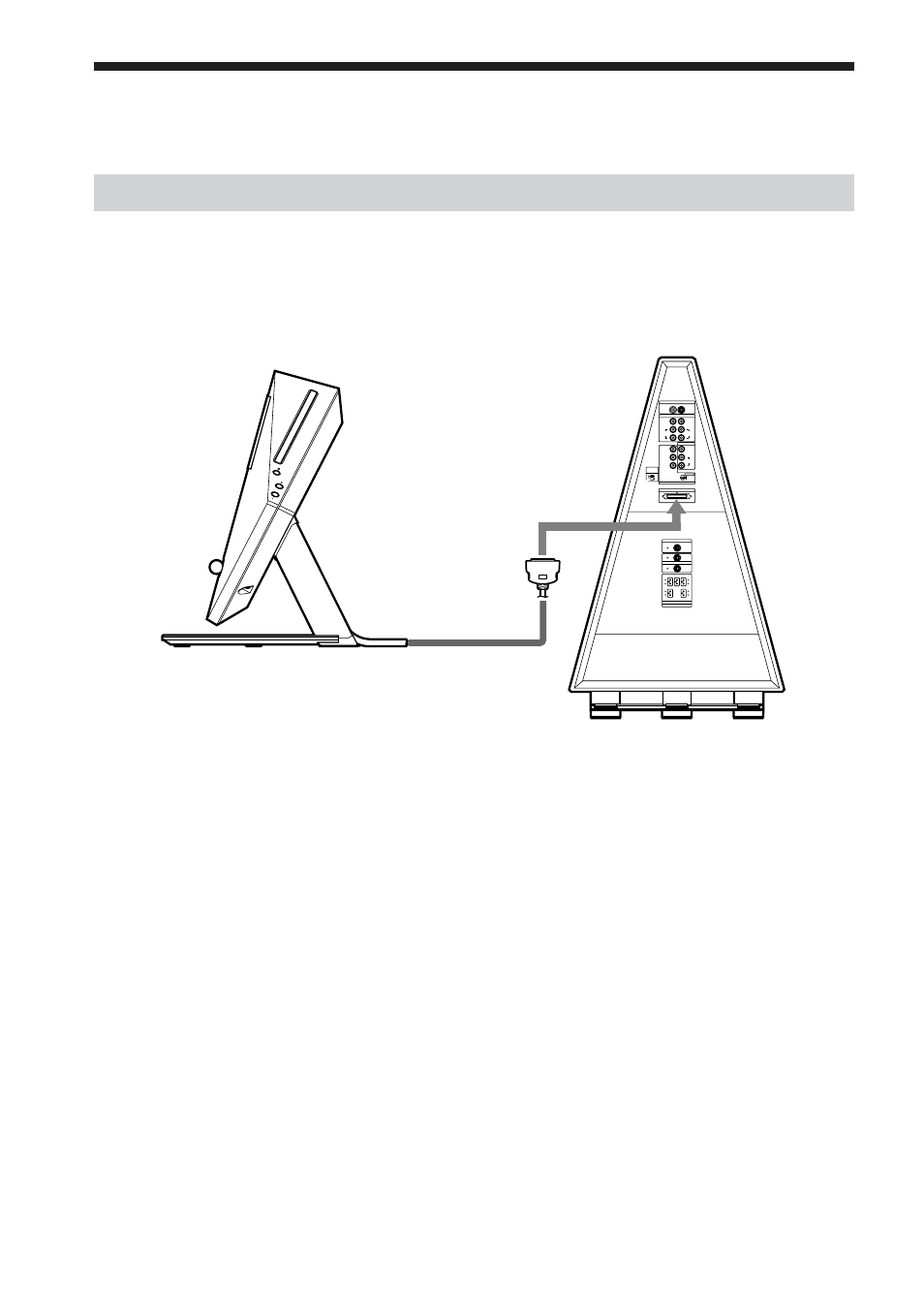

Raccordement du caisson de graves
Raccordez le connecteur système de l’unité de commande à la prise SYSTEM CONNECTOR
du caisson de graves. Lorsque vous insérez la fiche du cordon SYSTEM CONNECTOR,
saisissez-la aux deux extrémités et enfoncez-la.
TUNER INPUT
WIRELESS REAR
L
R
SPEAKER IMPEDANCE USE 4 Ω
FRONT L
REAR L
CENTER FRONT R
REAR R
FOOT LIGHT
HIGH
LOW OFF
MONITOR OUTPUT
COMPONENT VIDEO OUTPUT
VIDEO 1
VIDEO
L L
L
Y
P B /C B
P R /C R R
R R
VIDEO
INPUT
AUDIO
INPUT
S VIDEO (DVD ONLY)
SCAN SELECT SELECTABLE
INTERLACE
SYSTEM CONNECTOR
VIDEO 2
VIDEO
INPUT
AUDIO
INPUT
VIDEO OUTPUT
AUDIO OUTPUT
Caisson de graves
Unité de commande Cordon
SYSTEM
CONNECTOR
