30

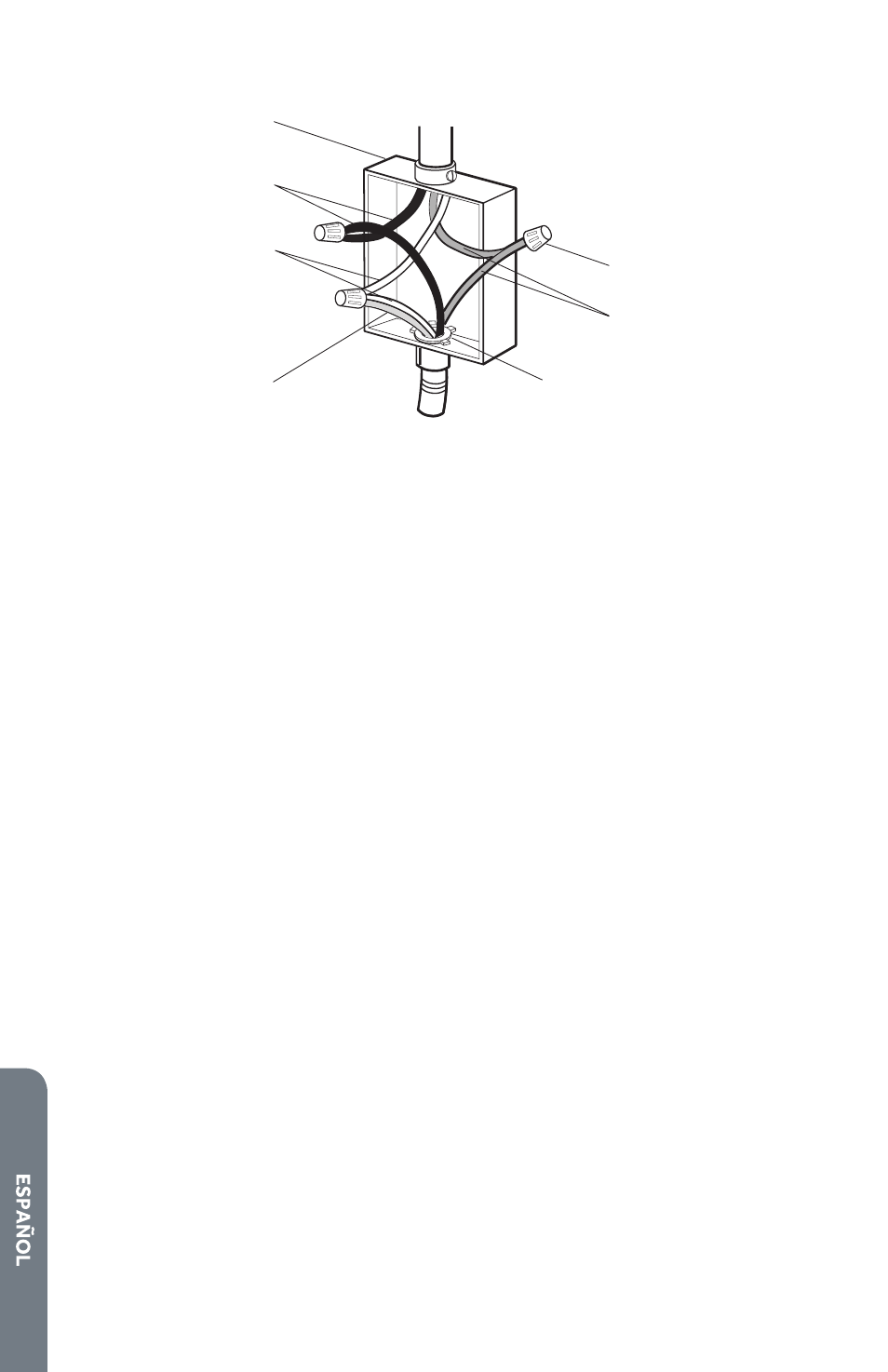

Neutro con puesta a tierra
a
b
c
d
g
h
f
e
i
a
Caja de empalme
b
Hilos negros
c
Alambres neutros
(color blanco)
d
Alambre de puesta a
tierra (color verde o
desnudo)
e
Cable del horno
f
Conector de conducto
que esté en la lista de UL
g
Hilos rojos
h
Conectores de alambres
que estén en la lista de
UL
i
Suministro eléctrico de
la casa
1. Desconecte el suministro eléctrico antes de darle servicio técnico.
2. Conecte los 2 alambres de color negro
b
juntos usando un conector de
alambres que esté en la lista de UL.
3. Conecte los 2 alambres neutros (color blanco)
c
y el alambre de puesta a
tierra (color verde o desnudo) d (del cable del horno), usando un conector de
alambres que esté en la lista de UL.
4. Conecte los 2 alambres de color rojo
g
juntos usando un conector de alambres
que esté en la lista de UL.
5. Instale la cubierta de la caja de empalmes.
