Louisiana Grills 57 Inch Freestanding Smart Wood Pellet Grill User Manual - Manuel (Page 61)

61
www.louisiana-grills.com
ESP
AÑOL
G W
W W W
W
W
W
W W Y
W Y
B
B
B
B
R
R
K
W W W W Y B R K
W
K
N
N
S
S
SISTEMA DE IGNICIÓN / CALENTADOR
DE CARTUCHO HD
300W, 110-120V,
9.5MM x 127MM (0.375 x 5.000 PULG.)
VENTILADOR DE COMBUSTIÓN Y
REFRIGERACIÓN
110-120V, 50/60Hz, 14.4W,
CFM110, MONOFASE
CABLE DE ALIMENTACIÓN
CON CONEXIÓN A TIERRA
VW-1, 105 °C/221 °F,
ESTÁNDAR 18-3
SISTEMA DE ALIMENTACIÓN
HELICOIDAL
110-120V, 50/60Hz,
30W, MOTOR DE 2 RPM
CAJA DE CONEXIONES (8 PATILLAS)
CONEXIÓN A TIERRA
TABLERO
DE CONTROL
SONDA DE LA
BARBACOA
TERMINALES PLANOS
DE LA SONDA DE LA
PARILLA
FUSIBLE RÁPIDO
CAJA DE CONEXIONES
DEL MAZO DE CABLES
ÍNDICE
W blanco
Y amarillo
B azul
R rojo
K negro
N marrón
S plateado
G verde

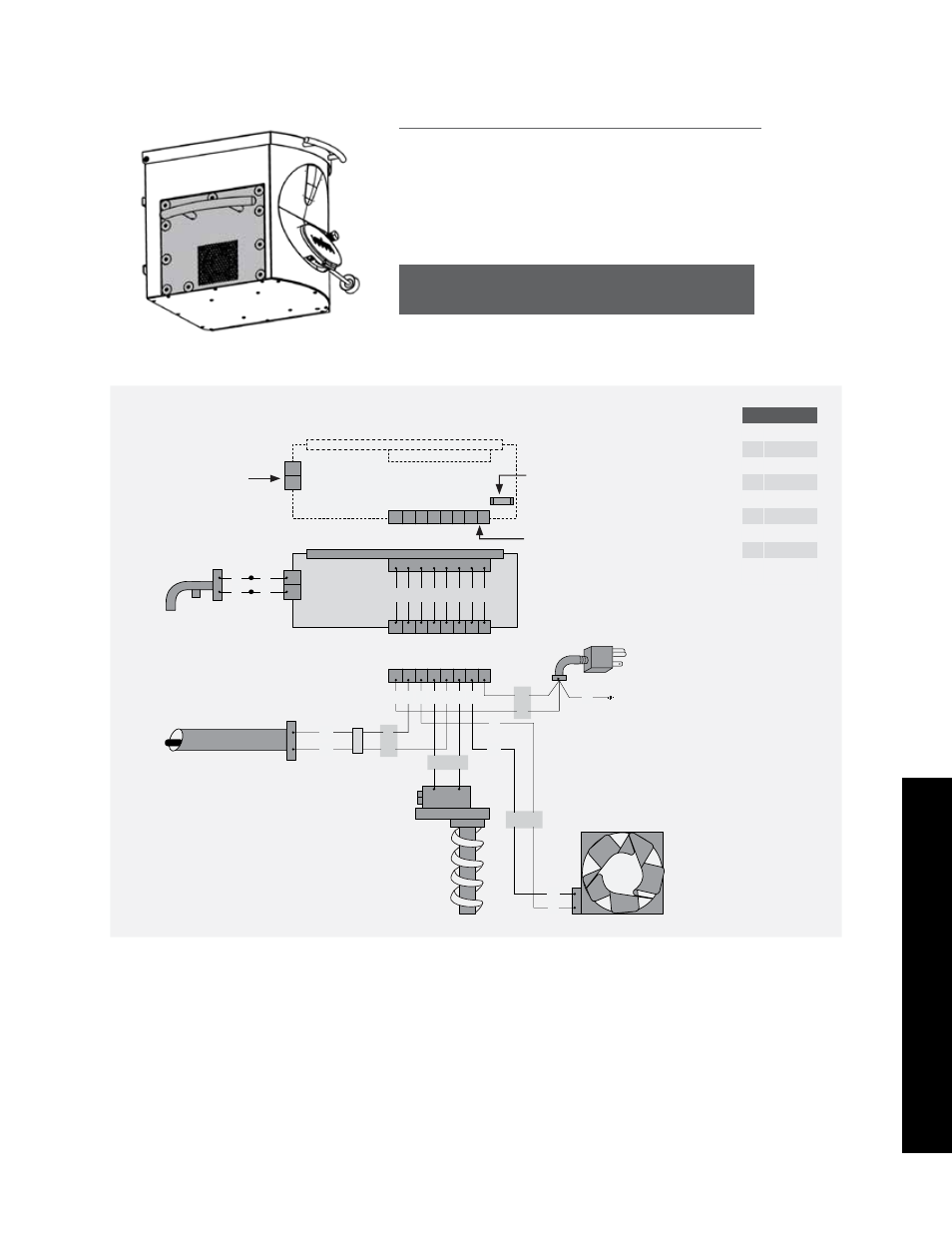

COMPONENTES ELÉCTRICOS
El sistema del Tablero de control digital es una pieza de tecnología compleja y valiosa.
Para proteger contra las subidas de tensión y los cortocircuitos, consulte el diagrama
de cableado para asegurarse de que la fuente de alimentación sea suficiente para que la
unidad funcione correctamente.
PANEL DE ACCESO DE LA TOLVA
Localice los diez tornillos del lateral de la tolva para acceder a los componentes eléctricos.
Una vez retirados los tornillos, puede abrirse el panel de acceso.
REQUISITOS ELÉCTRICOS
110-120 V, 60 Hz, 375 W, enchufe de 3 patillas con conexión a tierra
NOTA: los componentes eléctricos, que han superado las pruebas de seguridad y los servicios de certificación de producto,
cumplen la tolerancia de prueba de ± 5-10 por ciento.
ATENCIÓN AL CLIENTE
