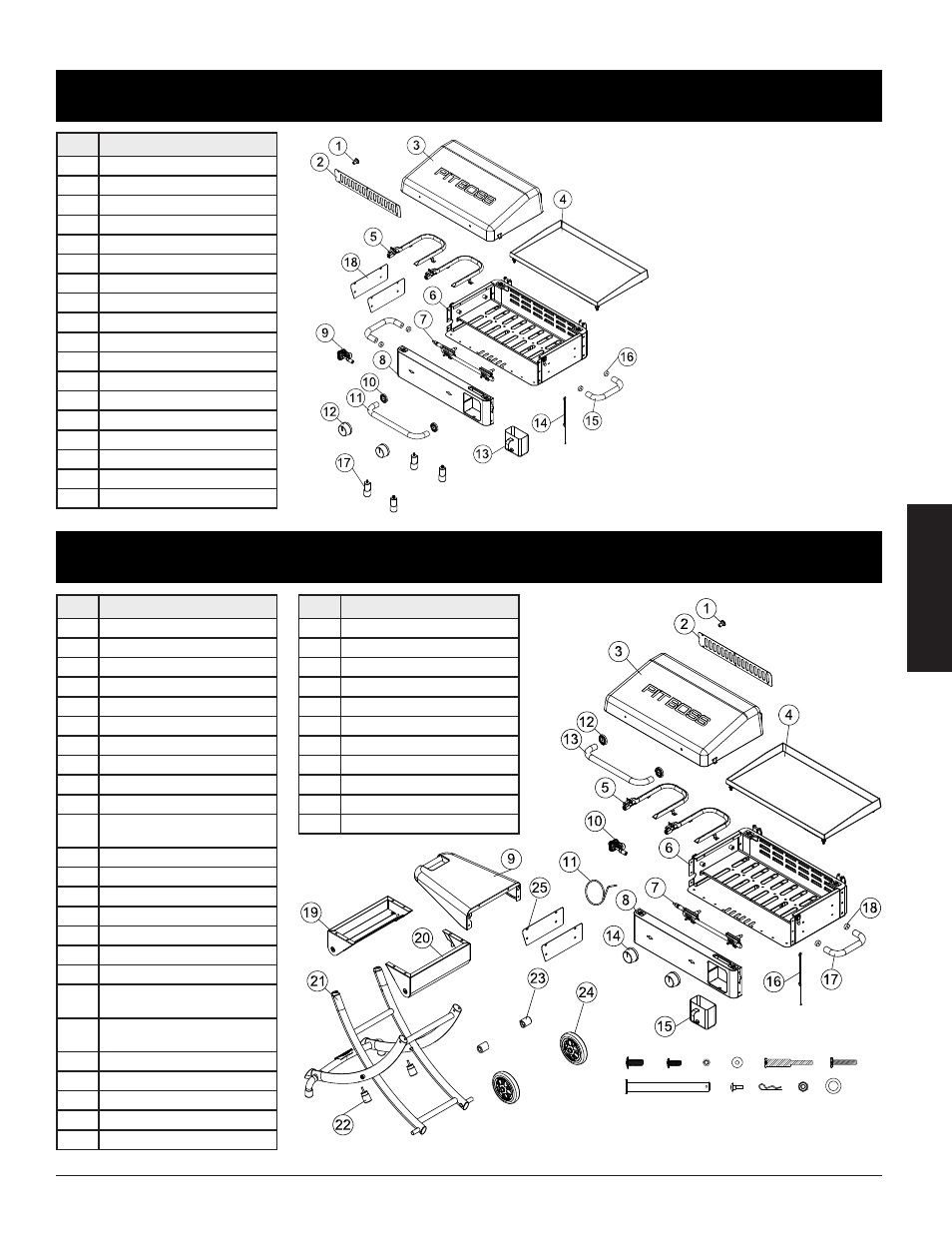

REMARQUE: En raison du développement en cours du produit, les pièces peuvent être modifiées sans préavis.
N° Description
1 Poignée de ventilation (x1)
2 Grille d'ajustement de la ventilation (x1)
3 Couvercle (x1)
4 Plaque chauffante (x1)
5 Brûleur (x2)
6 Corps (x1)
7 Tubulure (x1)
8 Panneau de commande (x1)
9 Régulateur (x1)
10 Bague de la poignée pour couvercle (x2)
11 Poignée pour couvercle (x1)
12 Bouton de commande (x2)
13 Récipient à graisse (x1)
14 Baguette d'allumage (x1)
15 Poignée latérale (x2)
16 Bague de la poignée latérale (x4)
17 Pied de la chambre de combustion (x4)
18 IPlaque d'isolation (x2)
N° Description
1 Poignée de ventilation (x1)
2 Grille d'ajustement de la ventilation (x1)
3 Couvercle (x1)
4 Plaque chauffante (x1)
5 Brûleur (x2)
6 Corps (x1)
7 Tubulure (x1)
8 Panneau de commande (x1)
9 Side Shelf (x1)
10 Régulateur (x1)
11 Collier de maintien de câble de la
bouteille de gaz (x1)
12 Bague de la poignée pour couvercle (x2)
13 Poignée pour couvercle (x1)
14 Bouton de commande (x2)
15 Récipient à graisse (x1)
16 Baguette d'allumage (x1)
17 Poignée latérale (x1)
18 Bague de la poignée latérale (x2)
19 Support gauche de la chambre de
combustion (x1)
20 Support droit de la chambre de
combustion (x1)
21 Assemblage du chariot (x1)
22 Pied de support du chariot (x2)
23 Bague de roue (x2)
24 Roue (x2)
25 IPlaque d'isolation (x2)
N° Description
A Vis (x8)
B Vis (x2)
C Écrou (x2)
D Rondelle (x2)
E Goupille de verrouillage du pied (x1)
F Vis (x2)
G Goupille cannelée pour roue (x2)
H Vis de bande d'allumage (x1)
I Goupille bêta pour rouen (x2)
J Écrou (x3)
K Rondelle pour roue (x2)
PIÈCES DE RECHANGE - PB2BSPD
PIÈCES DE RECHANGE- PB2BSPS
A
G H I J K
B C D E F
