Vue d’ensemble 9

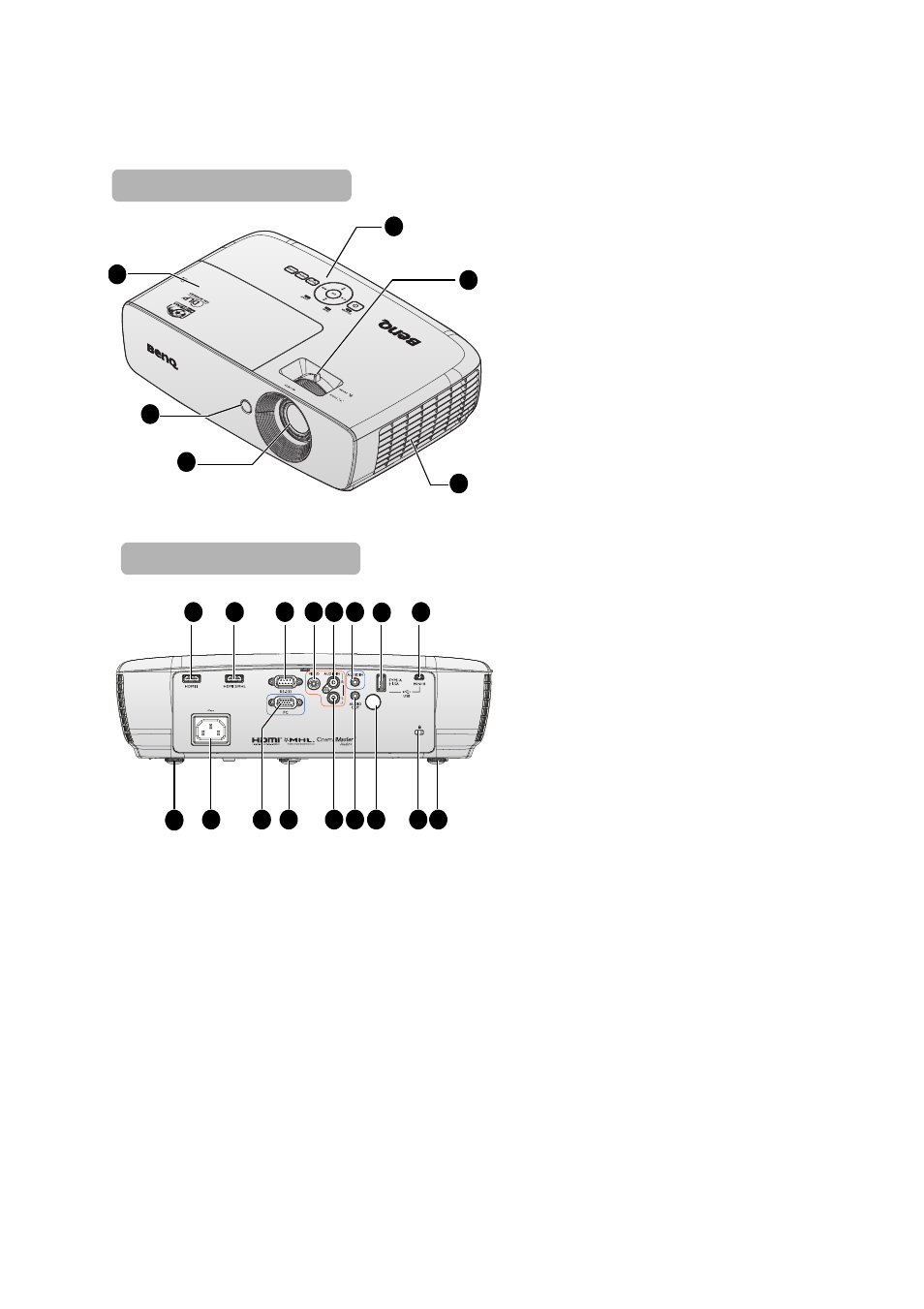

Vue extérieure du projecteur
1. Couvercle du compartiment de la
lampe
2. Capteur à infrarouge avant
3. Lentille de projection
4. Tableau de commande externe
(Voir
« Panneau de commande » à la
page 11 pour plus d’informations.)
5. Molettes de mise au point et de
zoom
6. Ventilation (prise d’air froid)
7. Prise d’entrée HDMI 1
8. Port double mode HDMI 2 / MHL
Peut également charger l’appareil
intelligent compatible MHL
connecté tant que l’alimentation est
reliée au projecteur.
9. Port de commande RS-232
Utilisé en interface avec un PC ou un
système d’automatisation/contrôle
de home cinéma.
10. Prise d’entrée VIDEO
11. Prise d’entrée AUDIO (D)
12. Prise d’entrée AUDIO
13. USB Type A 1,5 A
Utilisé pour charger le récepteur du
kit FHD sans fil.
14. Prise d’entrée USB mini-B
Utilisé pour le service.
15. Pied de réglage arrière
16. Prise pour verrou de sûreté
Kensington
17. Capteur à infrarouge arrière
18. Prise de sortie AUDIO
19. Prise d’entrée AUDIO (G)
20. Pied de réglage avant
21. Prise d’entrée ORDINATEUR PC
22. Prise du cordon d’alimentation
secteur
4
2
6
3
Face avant / supérieure
1
5
Face arrière/inférieure
11 12
22
14 7 8 9 10 13
22 15 20 15 21 19 18 17 16
