Ha Hb
Hc
Hd

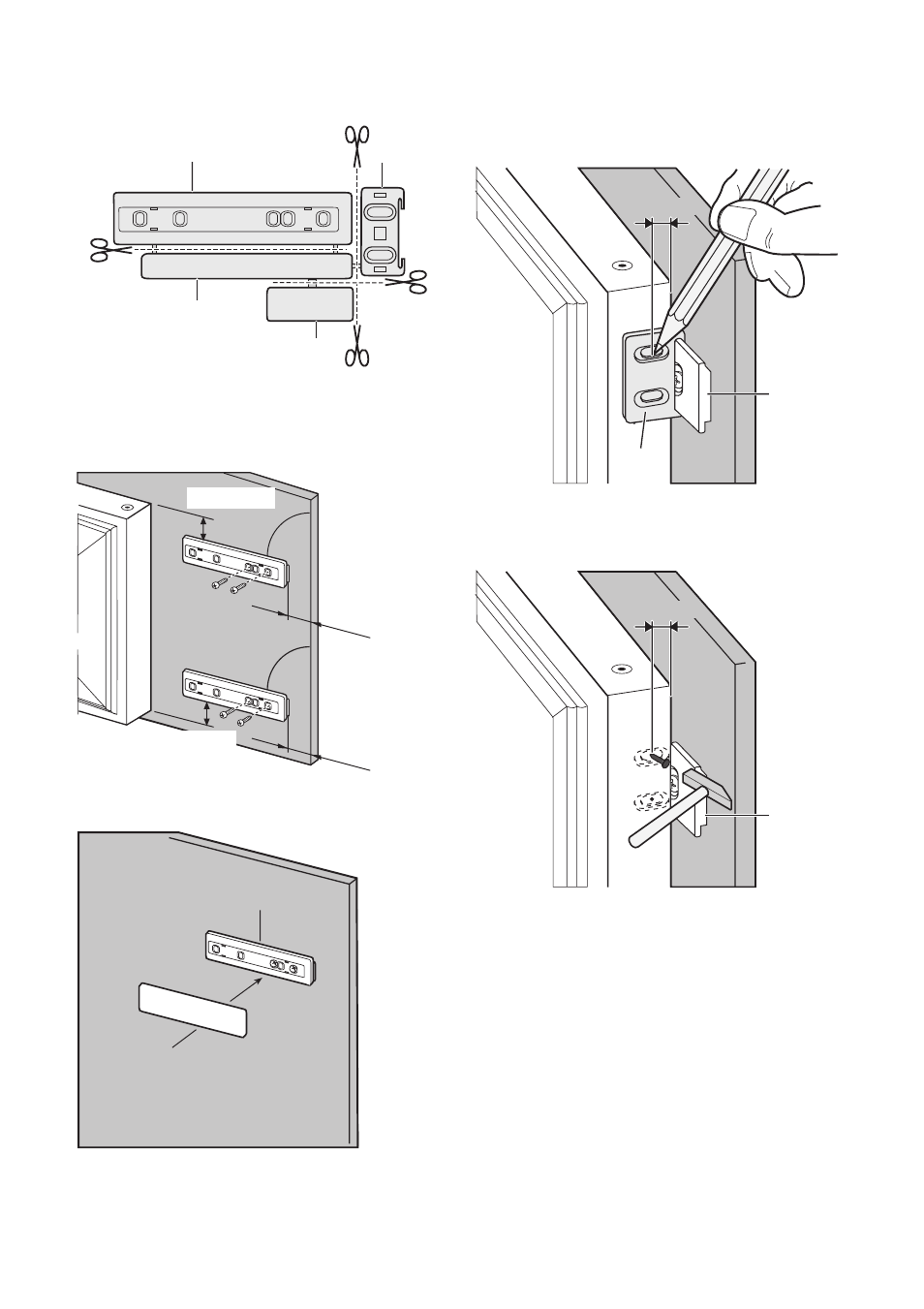

8. Posez la pièce Ha sur la partie interne du
meuble.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
9. Poussez la pièce Hc sur la pièce Ha.
Ha
Hc
10. Ouvrez la porte de l'appareil et celle du
meuble à 90° environ.
Introduisez la petite équerre (Hb) dans le
guide (Ha).
Tenez ensemble la porte de l'appareil et
celle du meuble et marquez la position
des trous.
Ha
Hb
8 mm
11. Enlevez les supports et marquez avec le
clou (K) à 8 mm du bord externe de la
porte.
Ha
K
8 mm
12. Placez à nouveau la petite équerre sur le
guide et fixez-la à l'aide des vis fournies.
Alignez la porte du meuble de cuisine et
la porte de l'appareil en ajustant la pièce
Hb.
15
