12

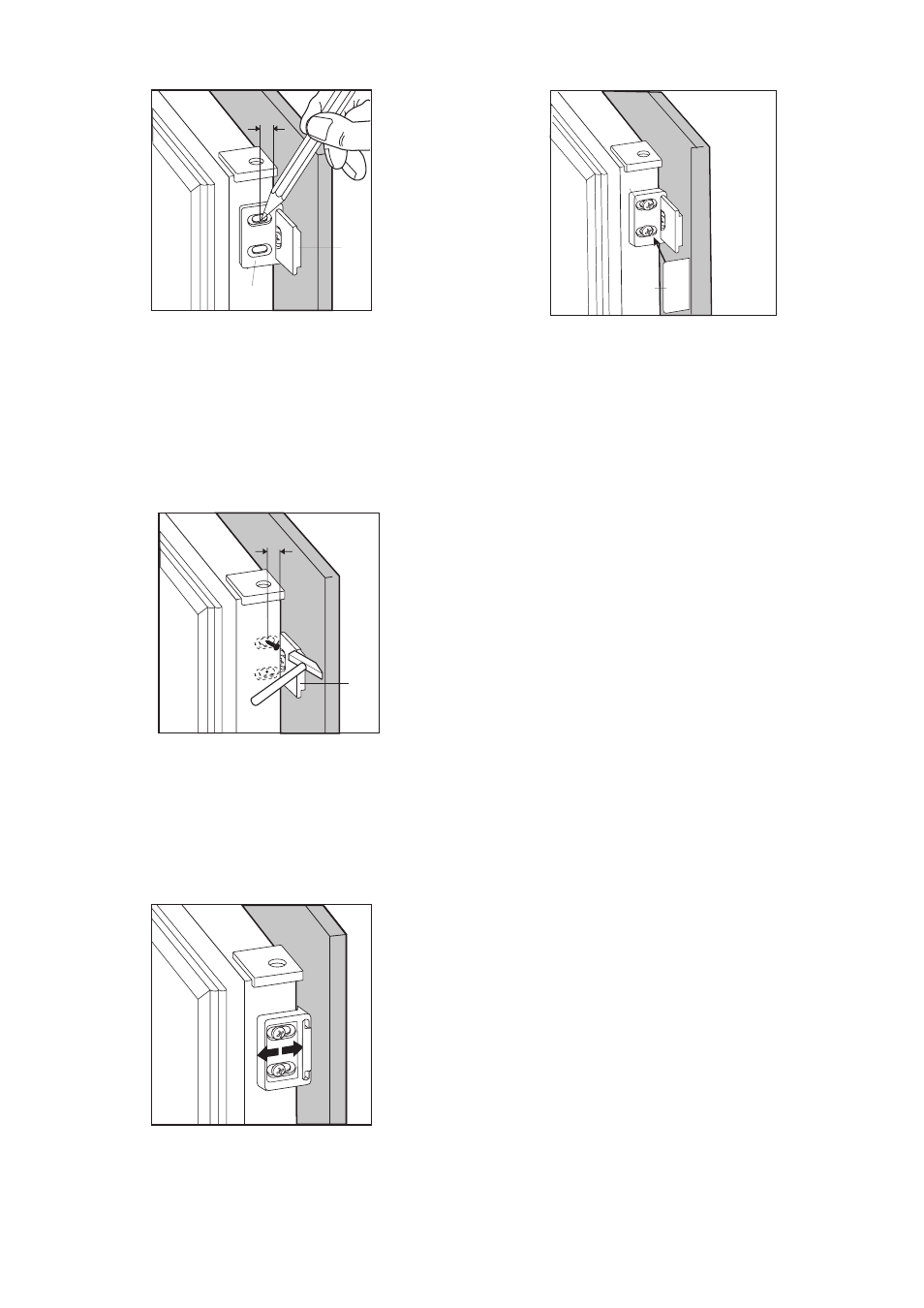

8. Ouvrez la porte de lÕappareil et celle du meuble ˆ
90¡ environ. Introduisez lÕŽquerre (Hb) dans la
glissi•re (Ha). Tenir ensemble la porte de
lÕappareil et celle du meuble et marquer la position
des trous comme lÕindique la figure.
PR167
Ha
Hb
8mm
9. Enlevez les Žquerres et marquez avec le clou (K)
ˆ 8 mm du bord externe de la porte.
PR167
Ha
8mm
K
10. Alignez de la porte du meuble.
A la fin des opŽrations, il est nŽcessaire de
contr™ler que la porte de lÕappareil se ferme
parfaitement.
11. Fixez par encliquetage le cache (Hd) sur
lÕŽquerre (Hb).
PR168
Hb
PR167/1
Hd
Hb
