12

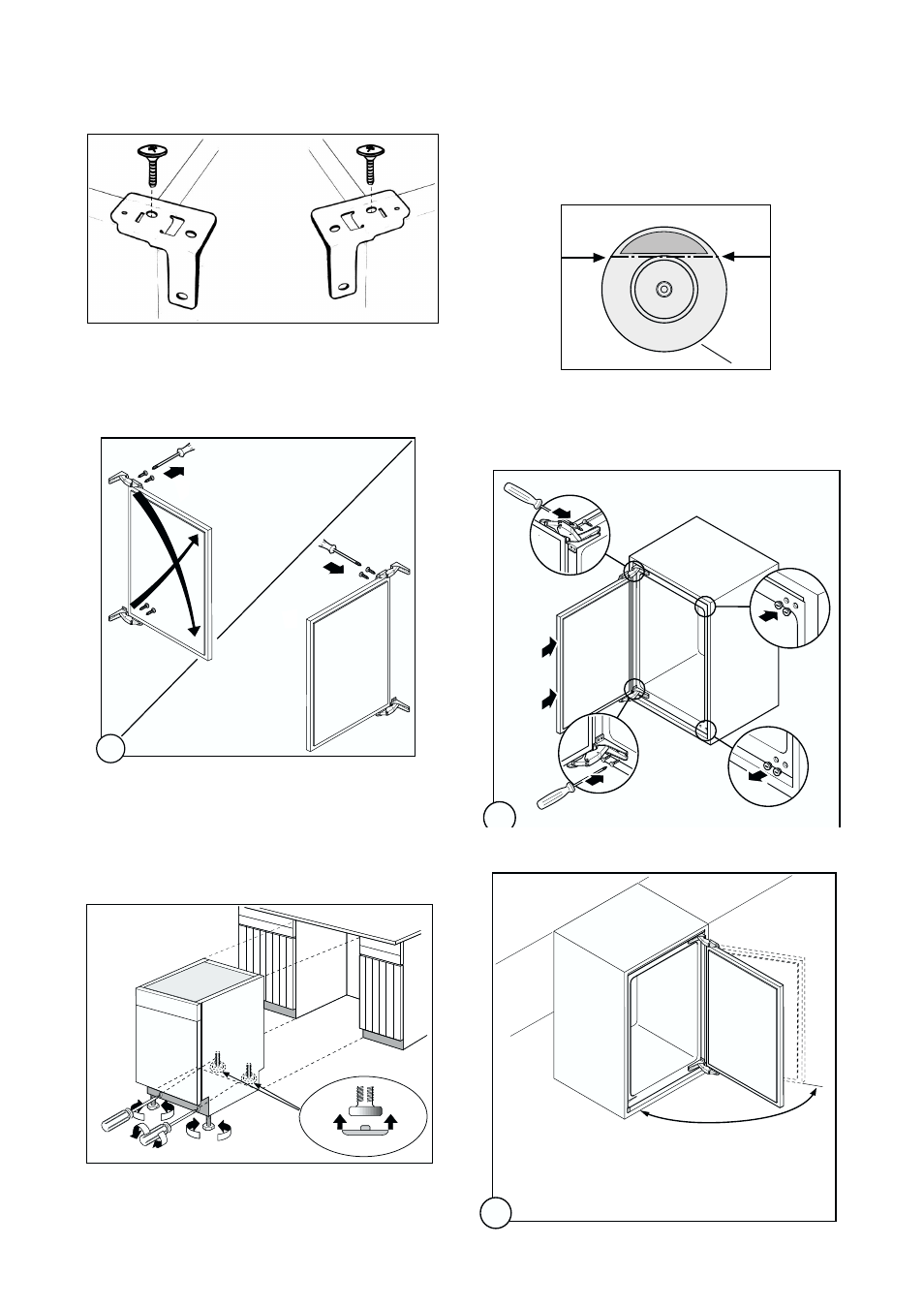

1. Fixez à l’appareil les équerres livrées à cet effet
(fig.).
Côté gauche
Côté droite
2. Mettre en place l’appareil. La prise murale doit se
trouver impérativement hors de la niche
d’encastrement de l’appareil.
6
8
7
2
3. L’appareil est équipé de pieds régables; pour
régler l’appareil à la hauteur souhaitée (870 mm
max.), il est nécessaire d’agir sur les 4 pieds
réglables.
596
555
max
Li89
+
-
5. Appliquez les joints à pression à l’appareil (fig.).
4. Pour faciliter le glissement de l’appareil dans la
niche d’encastrement, appliquez les coussinets
fournis sous les deux pieds postérieurs.
Si nécessaire, vous pouvez réduire les dimensions
des coussinets en les coupant comme l’indique la
figure.
3
10
11
9
12
13
4
115
°
E
