69
20. Schroef het metalen blokje los dat dienst doet als
aanslag van de deur T aan de rechter zijde van de
deur van de koelkast, draai het om en schroef het
vast aan de linkerzijde van de deur van de vrieskast,
er hierbij voor zorgen dat de opening van het plaatje
samenvalt met de opening van de deur (R13).
Schroef het metalen blokje los dat dienst doet als
aanslag van de deur T aan de rechter zijde van de
deur van de vrieskast, draai het om en schroef het
vast op de linkder zijde van de deur van de ijskast, er
hiebij voor zorgen dat de opening van het plaatje sa-
menvalt met de opening van de deur (R13).
21. Breng het afdekplaatje S, dat zich aan linker zijde
van de deur van de koelkast bevond, aan op de rech-
terzijde van deze deur (R13).
Montage van de deuren
22. Plaats de deur van de vrieskast op het bovenste
scharnier (R14).
23. Breng het scharnier in het midden aan en schroef het
vast, wel even controleren of de plastic stutten naar
behoren op hun plaats zijn aangebracht op de stift
(R14).
24. Plaats de deur van de koelkast op het scharnier in het
midden (R14).
25. Breng het scharnier aan de onderzijde aan in de deur
van de koelkast, even controleren of de plastic stut
naar behoren op zijn plaats is aangebracht op de stift
tussen het scharnier en de deur. Het scharnier vast-
schroeven (R14).
26. De plint opnieuw monteren.
27. Het apparaat weer verticaal zetten en de deur van de
vrieskast tot aan de aanslag open zetten.
28. Verwijder de tape om de kabel van de lijst af te halen
en slaat de connector aan op de kaart (R15).
29. Haal de kabel uit de kabeldoorvoer door hem naar
boven toe te trekken, ervoor zorgen dat hij niet gaat
kronkelen U. Zachtjes aan de kabel trekken om hem
te spannen en aanbrengen in het labyrint gevormd
door de ribben op de deur, beginnen bij het punt dat
vlak naast de scharnier ligt (R16)
30. Met behulp van een tang, het onderste en het boven-
ste deel aan de rechter zijde van het afdekplaatje
achter aan de deur aanbrengen (R17)
31. Het afdekplaatje achter aan vastzetten B (R18)
32. De bovenste afdekplaatjes op hun plaats aanbren-
gen A (R18)


Twee uren wachten alvorens de koelkast aan
te zetten.
Omreken van de openingsrichting van de deuren NL

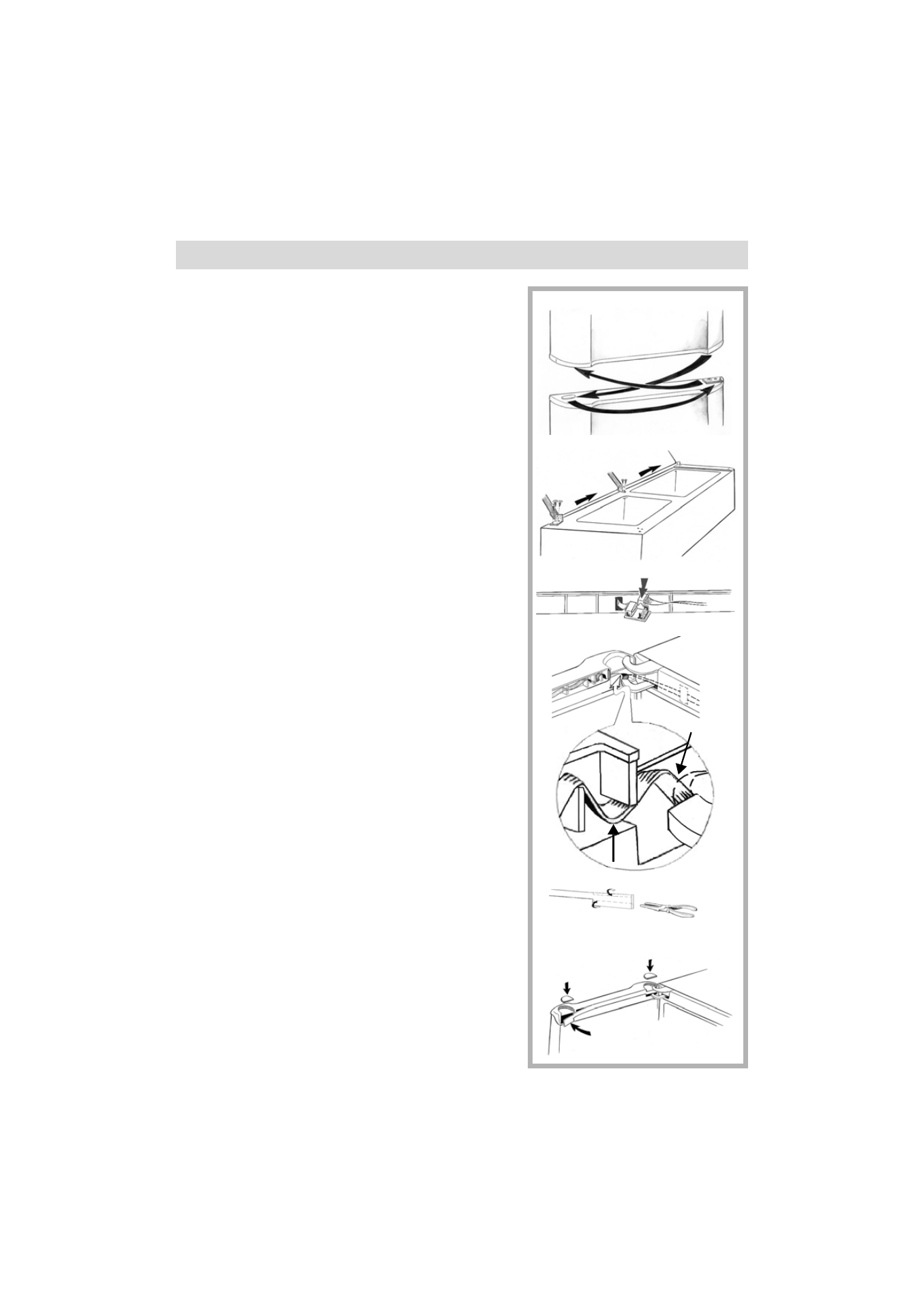

Tekening R13
T
S
Tekening R14
Tekening R15
Tekening R16
Tekening R17
Tekening R18
U
V
A
A
B
