F
71

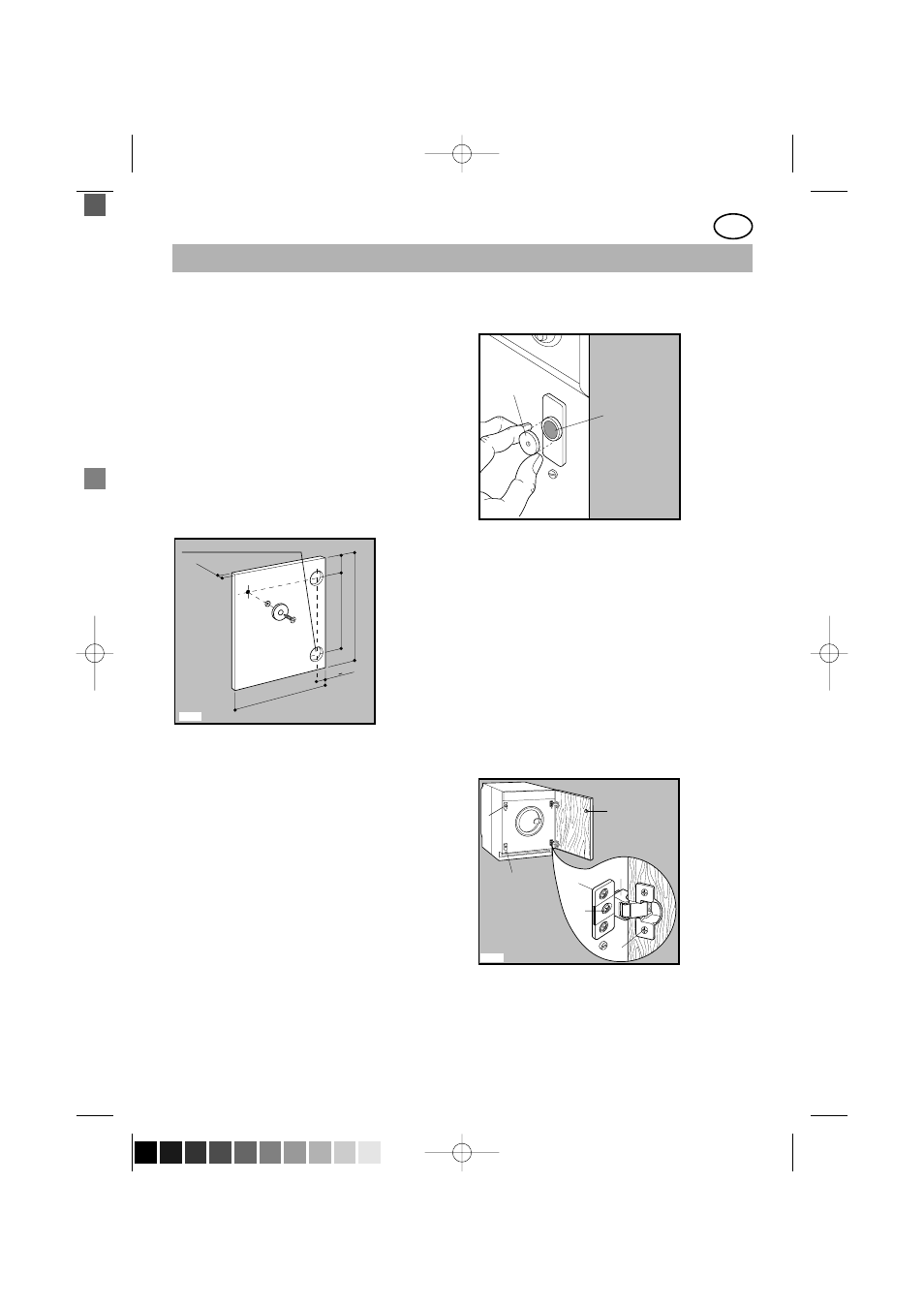

Installation et encastrement
b) Charnières
Pour pouvoir fixer les charnières il faut
pratiquer deux trous (ø 35 mm, profondeur
14 mm) à la partie intérieure de la porte. La
distance entre les deux trous doit être de
416 mm.
La distance (B), calculée à partir de la
partie supérieure de la porte jusqu’au centre
du trou, dépend des meubles adjacents.
Les dimensions prévues sont indiquées
dans la figure C.
Fixez les charnières à la porte à l’aide de
vis à bois (2-fig. B).
c) Montage de la porte
Fixez maintenant les charnières à l’appareil
en utilisant des vis M 5 x 9 (3-fig. B).
Les charnières peuvent être ajustées pour
compenser les différentes épaisseurs de la
porte.
Pour obtenir un alignement parfait de la
porte dévissez la vis (3-fig. B), réglez la
porte et ensuite serrez de nouveau la vis (3-
fig. B).
d) Contre-aimant (6)
La machine est equipée d’une fermeture de
porte magnétique. Afin que ce dispositif
puisse fonctionner correctement, il faut
appliquer le contre aimant (6- disque en
acier) à l’intérieur de la porte.
35 Ø 14 prof.
16-22
B
C
22+1,5
595-598
416
P0422
C
La position est déterminée par l’aimant (4)
se trouvant sur la machine (fig. D).
Changement du sens
d’ouverture
Pour changer le sens d’ouverture de gauche
à droite, procédez comme suit:
• enlevez l’aimant (4) et les plaquettes (5)
en haut et en bas (Fig. B);
• déplacez les supports des charnières (7)
de gauche à droite (Fig. B et E);
• remontez l’aimant (4) sur le côté gauche
(Fig. E).
4
6
5
1
2
3
7
E
P0983
P0984
6
4
D
