7
2 / INSTALLATION DE VOTRE LAVE-VAISSELLE FR

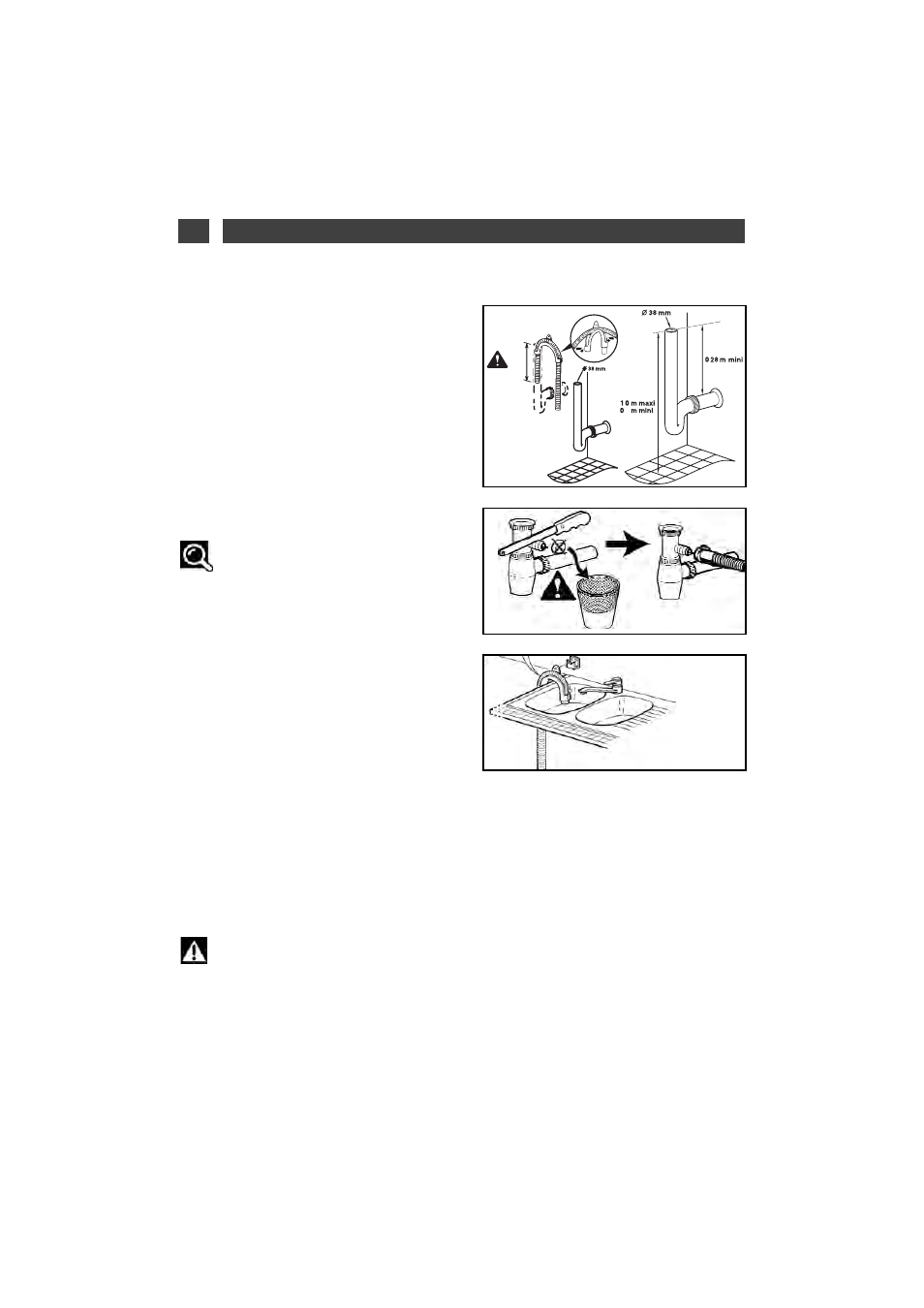

• EVACUATION DES EAUX USEES
15 cm
maxi
,
, 4
,
Fig. 10
Fig. 11
Fig. 12
Vous pouvez raccorder l’extrémité du tuyau
d’évacuation soit :
- Sur un siphon ventilé (Fig. 10).
- Sur un siphon d’évier (Fig. 11).
- Sur le rebord de l’évier en utilisant une crosse
en plastique spéciale prévue à cet effet (fournie
selon modèle) (Fig. 12).
Lors d’un raccordement sur un siphon, vous
devez retirer l’obturateur du siphon.
Emmanchez ensuite l’embout caoutchouc à
fond. Si nécessaire, ajoutez un collier de serrage
(Fig. 11).
Conseil :
Veillez à bien maintenir le tuyau de
vidange au moyen d’un lien afin d’éviter toute
inondation.
Le branchement pour l’évacuation doit se
trouver à une hauteur comprise entre 0,40 m
(minimum) et 1 m (maximum) du sol (Fig. 10).
Veillez à respecter la dimension maximum
d’emmanchement de la canne de vidange dans
le tuyau du syphon.
Vous pouvez si nécessaire augmenter la
longueur de votre tuyau de vidange
(3 m maximum). Dans ce cas vérifiez que la
vidange est correcte. Le tuyau doit reposer au
sol et ne monter à la verticale qu’à proximité du
système de vidange.
Pour les appareils installés en colonne
le système de vidange ne doit pas dépasser le
dessus du lave-vaisselle et se situer à 20 cm mini
par rapport au bas de l’appareil.
Important :
Lors de la mise en place du tuyau,
tirez progressivement afin de ne pas le plier.
((F
Fiig g.. 9 9))
Evitez toute pliure ou étranglement
du tuyau qui pourrait empêcher ou ralentir
l’écoulement de l’eau.
