Français
118 DF-710, MT-710, BF-710, PH-5A, PH-5B ET PH-5C MANUEL D’UTILISATION

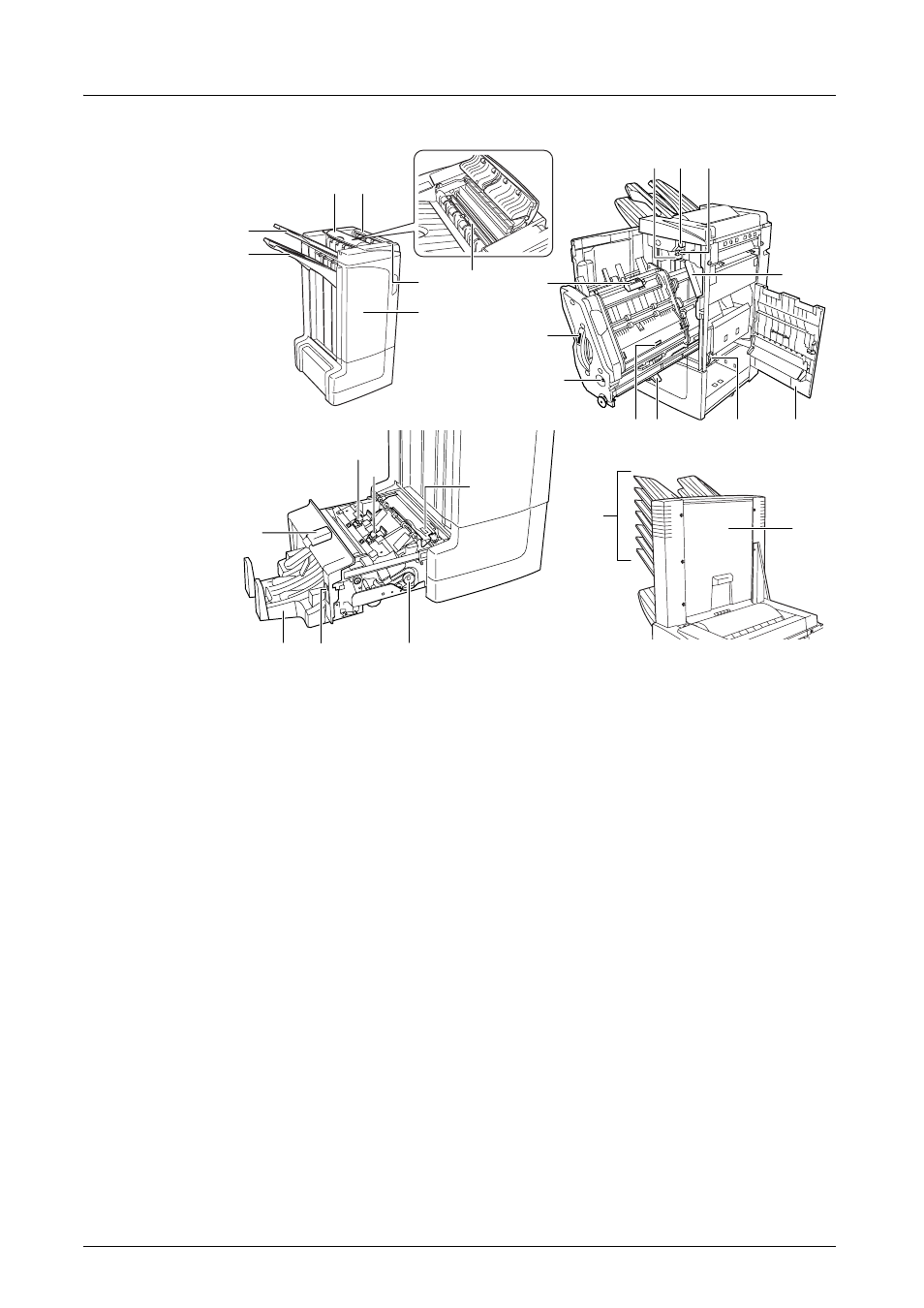

Nomenclature
Finisseur de document (partie principale)
1 Bac A
2 Bac B
3 Bac C
4 Levier de déverrouillage du finisseur de
documents
5 Capot avant
6 Capot supérieur
7 Plaque de guidage du papier (D1)
8 Molette d’entraînement (D2)
9 Support papier du bac interne (D3)
10 Fenêtre de confirmation du bac interne
11 Bac interne (D5)
12 Capot du bac interne (D6)
13 Capot du bac interne (D7)
14 Porte-cartouche d’agrafes A
15 Capot droit (D8)
16 Molette de réglage inférieure du rouleau de
pression (E1)
17 Molette de réglage supérieure du rouleau de
pression (E2)
Perforatrice (en option)
18 Bac de récupération de la
perforatrice
Plieuse (en option)
19 Levier de déverrouillage de la
plieuse
20 Plaque de guidage du papier
(D9)
21 Molette d’entraînement de la
plieuse (D10)
22 Capot supérieur de la plieuse
23 Bac de pliage
24 Porte-cartouche d’agrafes B
25 Porte-cartouche d’agrafes C
Casier (en option)
26 Bacs 1 à 7
27 Capot du casier
1
5
4
2
3 6
7
16 17 8
15 14
18
27
26
9 13
11
12
10
21 23 19
22
20
25
24
