1. Préparatifs
1-1 Nomenclature

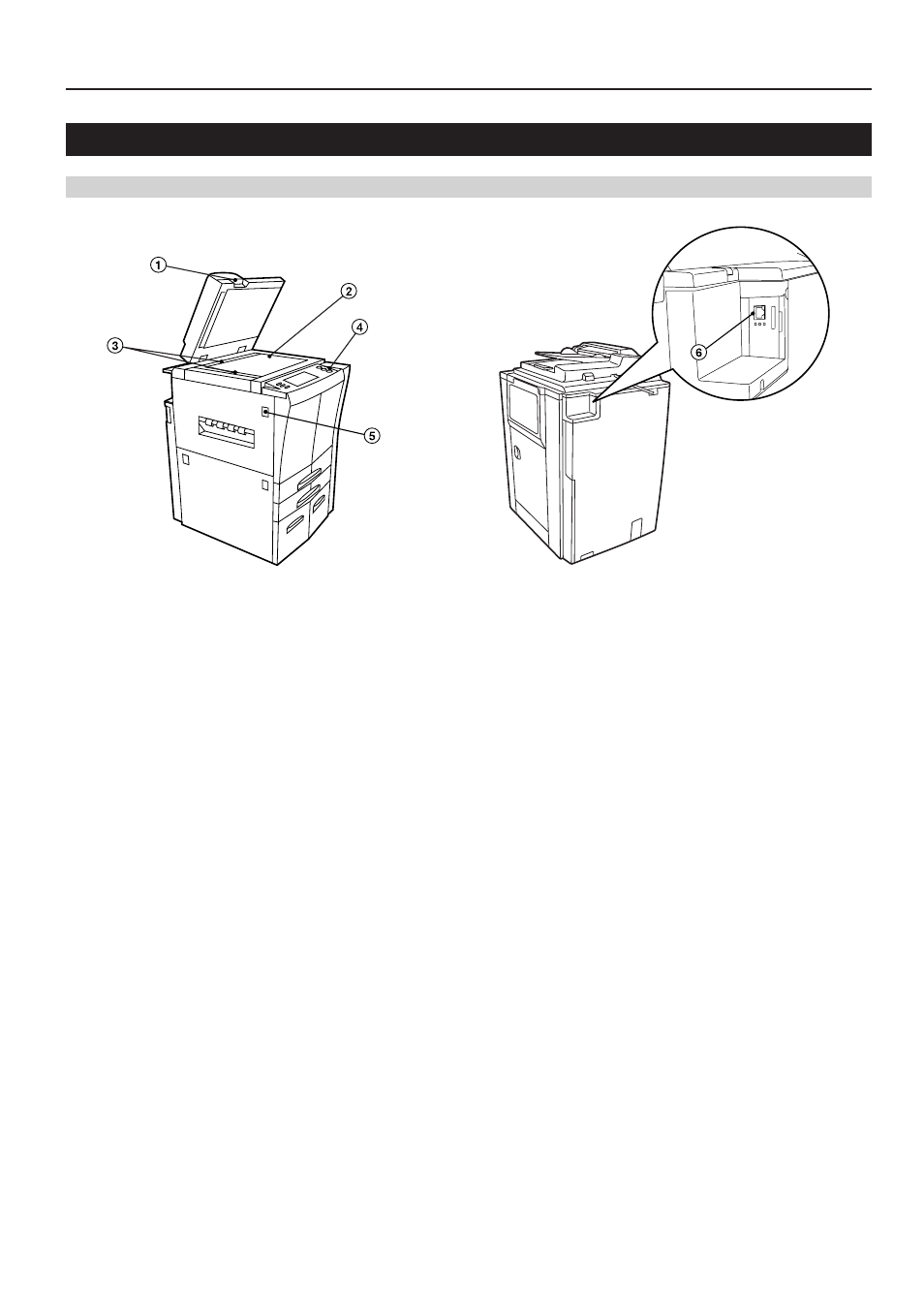

• Corps principal
1 Couvercle d’original
Ouvrez et refermez ce couvercle lors de la mise en place
d’un original sur la vitre d’exposition.
2 Vitre d’exposition
Mettez l’original devant être balayé face tournée vers le
bas sur la partie arrière gauche de la vitre d’exposition.
3 Lignes de l’indicateur de format d’original
Veillez à bien aligner l’original avec ces lignes lors de la
mise en place d’un original sur la vitre d’exposition
4 Panneau de commande
Exécutez les opérations sur ce panneau.
5 Interrupteur principal
Mettez cet interrupteur sur marche ( | ) pour pouvoir
utiliser le scanner.
6 Connecteur de l’interface de scanner
Utilisez ce connecteur pour connecter le scanner au
réseau d’ordinateurs à l’aide d’un câble 10BASE-T ou
100BASE-TX.
* N’essayez JAMAIS d’enlever la plaquette d’interface de
scanner.
* Les illustrations ci-dessus montrent une machine 45 pages/
mn.
