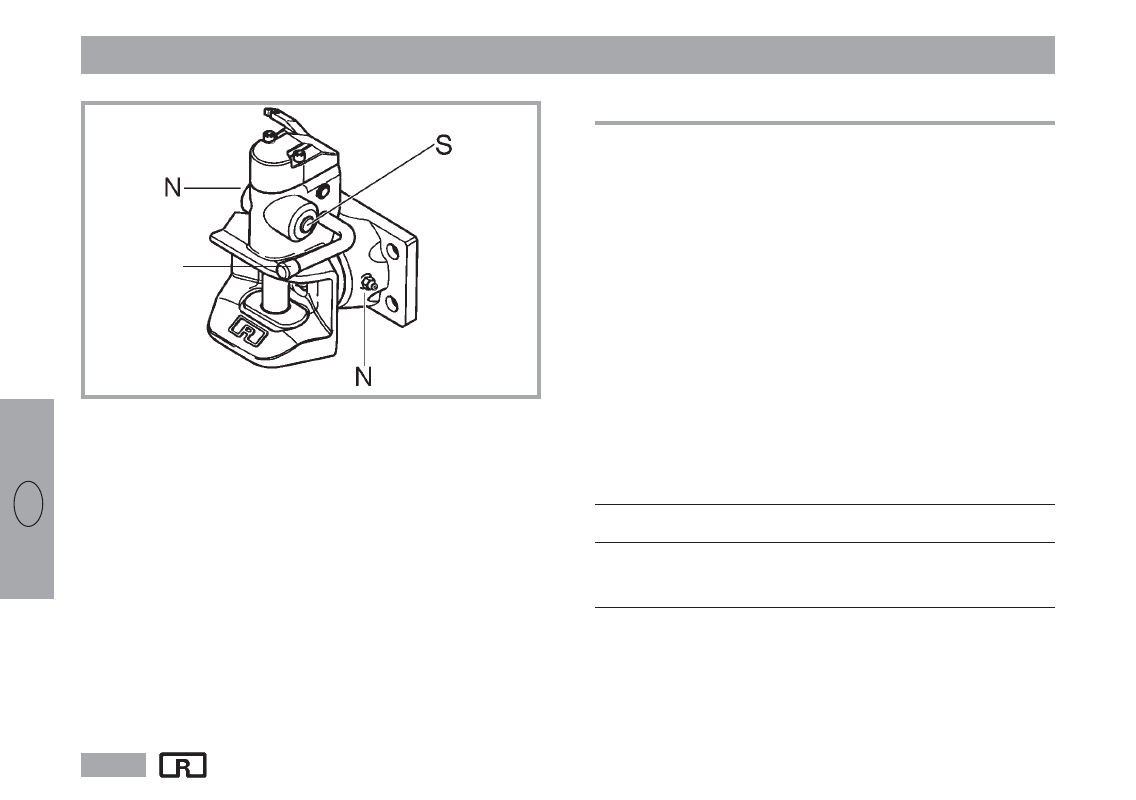

1. Montage
L’attelage est prêt à fonctionner dans l’état livré.
– Les dispositions afférentes au montage sont à observer
– Dispositions des fabricants de véhicules
– Espace libre pour pivotement axial de la tête d’attelage
x Fixation de l’attelage à l’aide de 4 boulons six pans dans la qualité
8,8 et d’écrous indesserrables ou écrous avec une sécurité
adaptée de la qualité 8 sur une plaque de fond à surface plane et
entraxe correspondant
x Taille des boulons et des écrous selon la taille de l’attelage
(voir tableau)
x Attention:
Monter les têtes de boulons du côté de la tête de l’attelage
pour ne pas entraver le pivotement de l’attelage sur 360
°
x Le pivotement de la bride de 90
°
est admissible
Réf.art.
850/860/873... Taille des
boulons Entraxe Couple
de serrage Jeu de vis
ROCKINGER réf.
...B 30 120 x 55 M 14 180 Nm 58095
...B 40 140 x 80 M 16 210 Nm 58096
...B 50 160 x 100 M 20 410 Nm 58097
