1. Montage
Le Piton-Fix est prêt à l’emploi dans l’état livré.
x Observer les dispositions nationales afférentes
x Eliminer le cas échéant l’arrêt (D)
x Sortir la fiche à clapet (G) et l’axe (B)
x Placer Piton-Fix dans les coulisses de guidage du cadre d’attelage
Attention: bien tenir le Piton-Fix! Risque d'accident!
x Arrêter Piton-Fix à la hauteur voulue avec l’axe (B) à gauche et à droite
x Bloquer l’axe (B) à l’aide des fiches à clapet (G) à gauche et à droite
Attention: Le guidage (F) de Piton-Fix ne doit pas dépasser les
coulisses de guidage du cadre d’attelage.
Observer les indications du fabricant du tracteur pour la charge
verticale admissible (en règle générale 2 t).

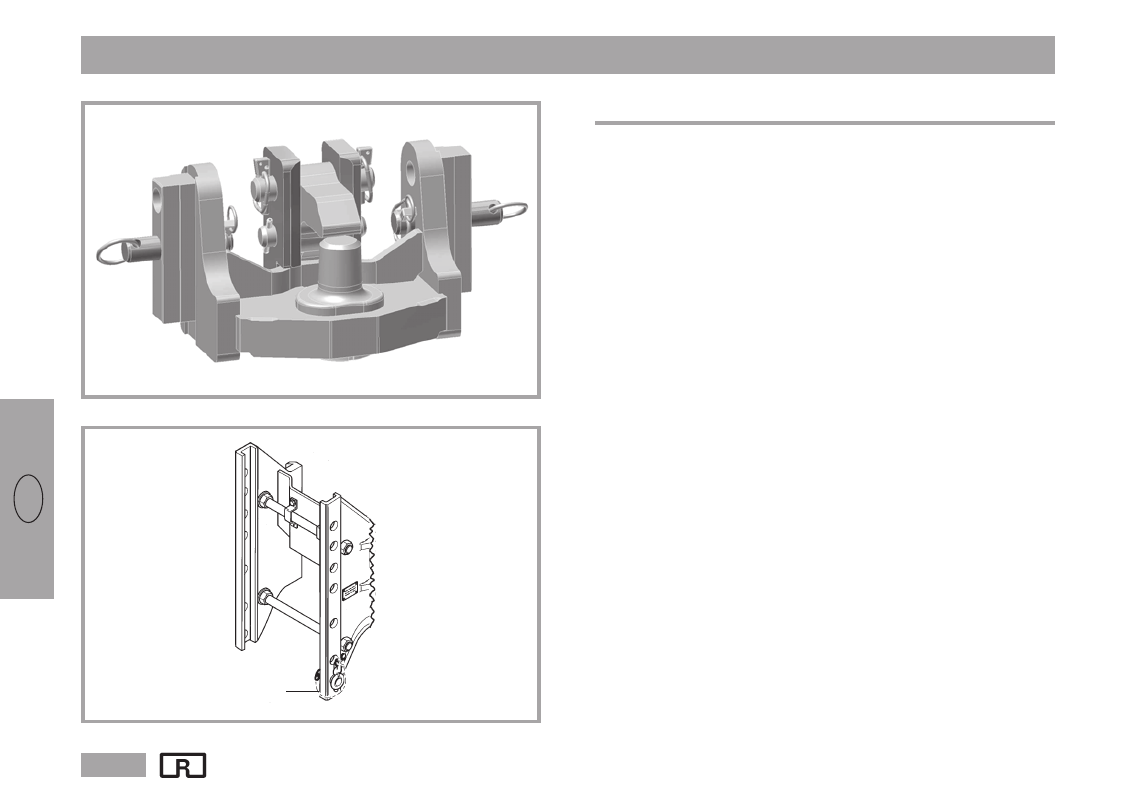

Ill. 2 D
Cote (SW)
Ill. 1
