Z ONE AFFICHAGE MESURES
Les mesures les plus importantes concernant l’UPS peuvent s’afficher successivement sur l’écran.
A l’allumage de l’UPS, l’écran affiche la valeur de la tension de réseau.
Pour passer à un affichage diffèrent appuyer sur la touche
“SEL” plusieurs fois jusqu’à ce que la mesure souhaitée
apparaisse.
Dans le cas où une anomalie/alarme (FAULT) ou un verrouillage (LOCK) se vérifient,
le type et le code d’alarme
correspond ants s’afficheront automatiquement sur l’écran.
Ci-dessous quelques exemples sont reportés:

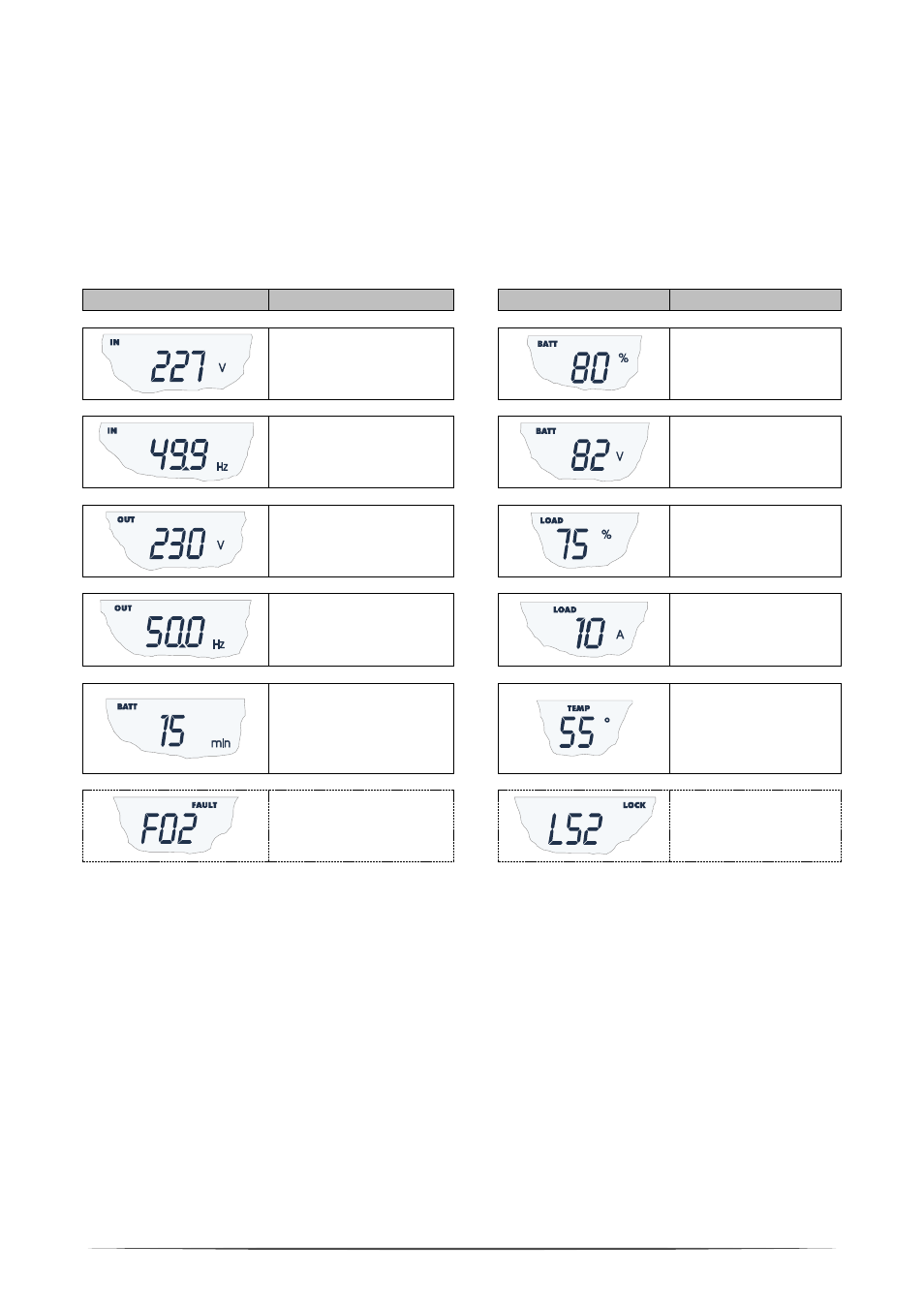

EXEMPLE GRAPHIQUE (1) DESCRIPTION EXEMPLE GRAPHIQUE (1) DESCRIPTION
Tension de réseau
Pourcentage de charge
des batteries
Fréquence de réseau
Tension totale des
batteries
Tension de sortie UPS
Pourcentage de la
charge appliquée
Fréquence de la tension
de sortie
Courant absorbé par la
charge
Autonomie résiduelle des
batteries
Température du
système de
refroidissement de
l’électronique interne à
l’UPS
Anomalie / Alarme (2) : le
code correspondant
s’affiche
Verrouillage (2) : le code
correspondant s’affiche
(1) les valeurs reportées sur les images du tableau sont purement indicatives.
(2) les codes de FAULT / LOCK peuvent s’afficher seulement s’ils sont actifs sur le moment (présence d’une anomalie/
alarme ou d’un verrouillage).
