4 ProSYS Version 7.XX - Instructions Complémentaires

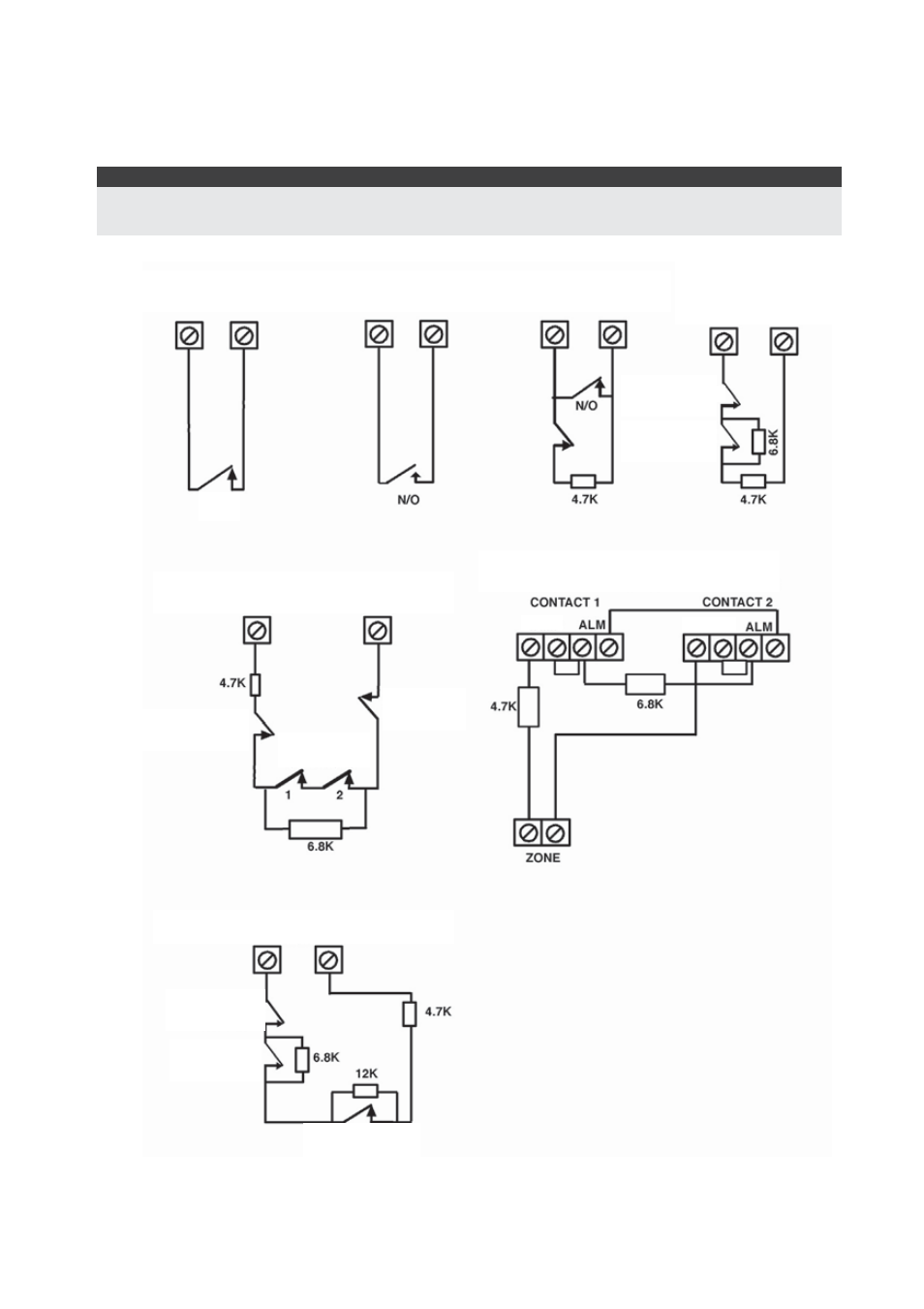

La figure suivante illustre tous les types de câblage avec les nouvelles valeurs de
résistances qui peuvent être utilisées pour des connexions de zones sur la carte
mère, un nouveau module d’extension de zones et les entrées des zones bus
iWISE.
Note Importante :
Pour tous les modules d’extension de 8 et 16 zones existants, les valeurs des résistances
restent 2.2K
ȍ (résistances fournies avec le produit).
CONFIGURATION ZONE
NORMALLEMENT FERMEE
CONFIGURATION ZONE
NORMALLEMENT OUVERTE
CONFIGURATION
ZONE EOL
CONFIGURATION
ZONE DEOL
CONTACT
SAB NF
RELAIS
D’ALARME
NF
CONFIGURATION ZONE DEOL
POUR DOUBLE PORTE
CONTACT
SAB 1 NF
CONTACT
SAB 2 NF
CONTACTS
D’ALARME
SCHEMA DE CABLAGE DE ZONE DEOL
POUR DOUBLE PORTE
ENTREE ZONE TEOL GRADE 3
CONTACT
SAB NF
RELAIS
D’ALARME
NF
CONTACT
DEFAUT/AM NF
SAB
NF
SAB
