Go back and make sure that all connections are tight. Assurez-vous que toutes les connexions sont bien serrées.

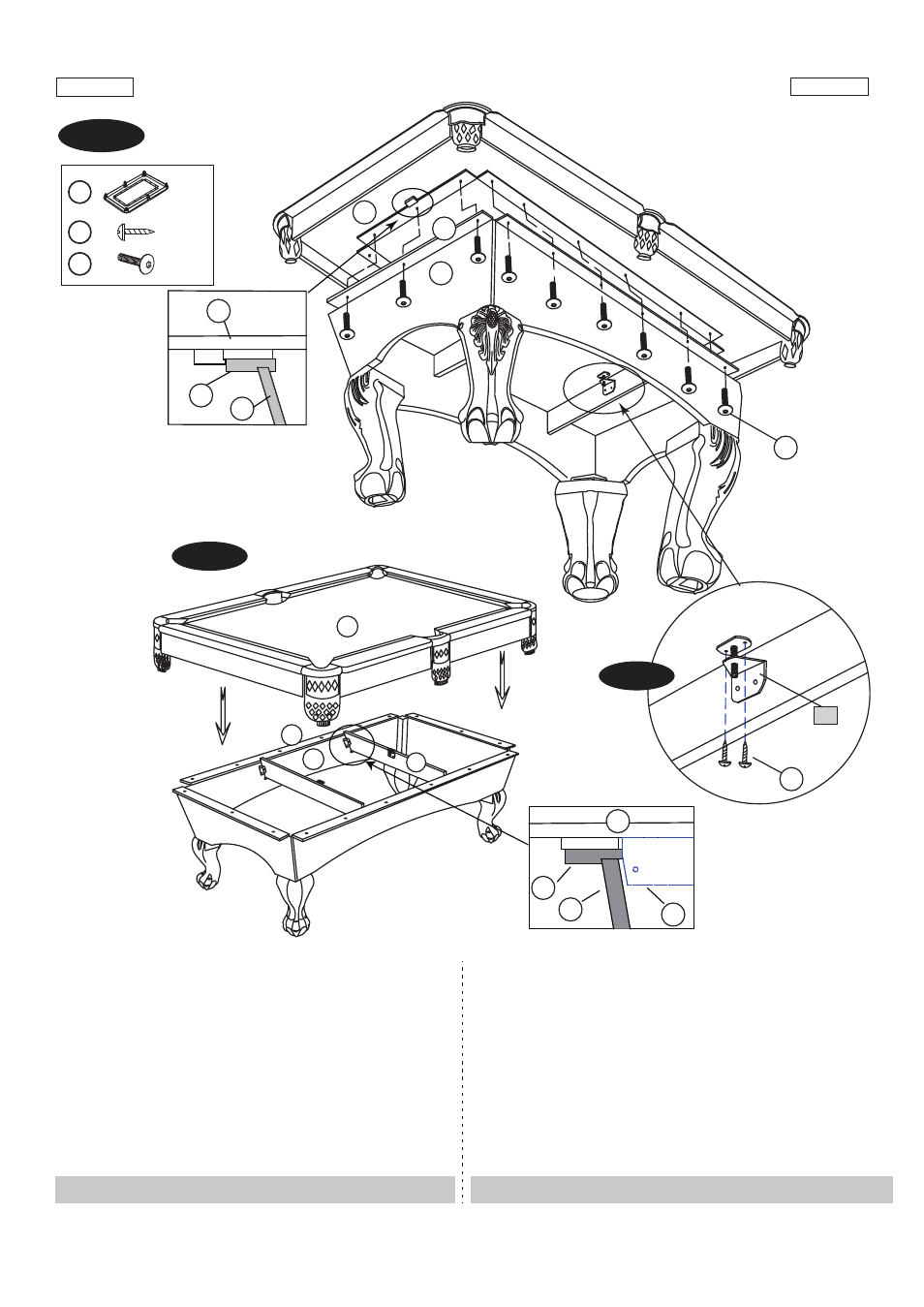

FIG.11 FIG.11
21. Place the Main Cabinet (#1) on the top of the
pre-assembled Lower Table (See FIG.10). Underneath
the Main Cabinet (#1), assemble the Main Cabinet (#1)
to the Side & End Top Boards using eighteen Bolts
(#30). See FIG.11 & 11A.
22. Attach the Adjustable "L" Bracket (#A1) to the
backside of the Main Cabinet (#1) using two Screws
(#24). See FIG.11B.
21. Placez le cadre principal (#1) sur le dessus de la
table inférieure pré assemblée (Voir FIG.10). Sous le
cadre principal (#1), assemblez le cadre principal (#1)
panneaux supérieurs latéraux et d'extrémité avec
boulons (#30). Voir FIG. 11 et 11A.
22. Fixez les supports réglables en "L" (#A1) au dos du
cadre principal (#1) avec deux vis (#24). Voir
FIG.11B.
X 4
X 18
X 1 1
24
30
FIG. 11
24
FIG. 11B
FIG. 11A
10
30
11
1
1
1
12
12
11
15
10
9
1
9
15
A1
