Medal Sports WMC1456301 Manuel d'utilisation
Page 9
FIG.6

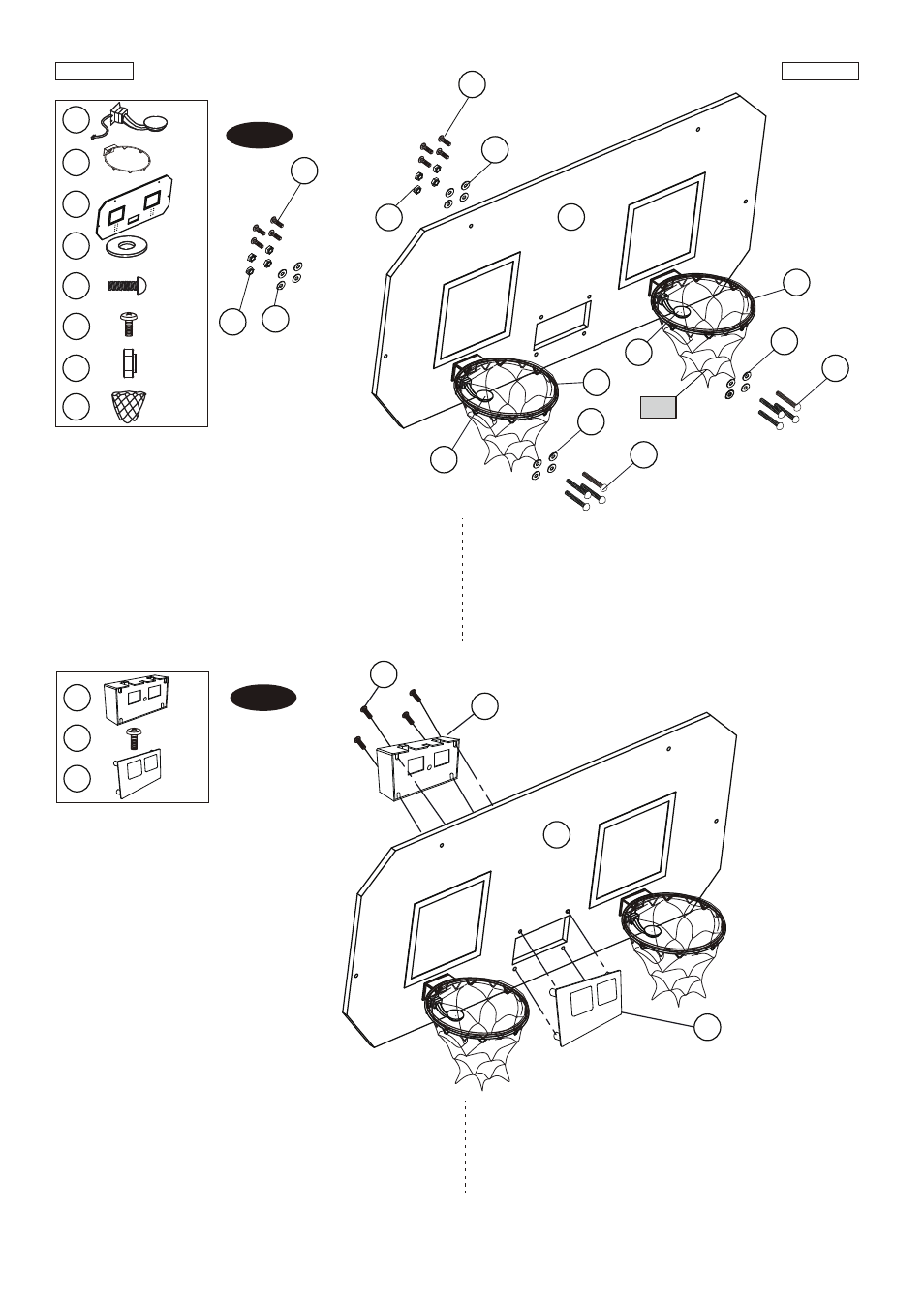

8. Attach the Rim (#20) to the Backboard (#21) using the
Bolts (#26). And then attach the Paddle Sensor (#19) to
the Backboard (#21) using the Bolts (#25), washers
(#22) and Nuts (#28). Make sure that you use washer
on both sides of the backboard as shown in FIG. 6.
FIG.6
8. Fixez l’anneau (#20) au panneau de basket (#21) avec les
boulons (#26). Attachez ensuite la manette capteur (#19)
au panneau de basket (#21) avec les boulons (#26), les
rondelles (#22) et les écrous (#28). Assurez-vous de bien
utiliser une rondelle des deux côtés du panneau
comme sur Fig. 6.
FIG. 6
28
28
19
19
20
20
25
22
22
25
26
22
26
22
21
19
20
21
28
X 2
X 2
X 1
X 8
P1
X 2
25
X 8
22
X 16
FIG. 7
18
29
30
FIG.7
9. Attach Electronic Scorer Face Plate (#30) to Backboard
and connect with the Electronic Scorer (#18) using
Bolts (#29) as shown in FIG. 7.
FIG.7
9. Fixez le Plateau avant du compteur électronique (#30)
au panneau de basket et connectez-le au compteur
électronique (#18) avec des boulons (#29) comme
sur Fig. 7.
X 1
X 4
X 1
26
X 8
29
18
30
21
VISIT
OR
HOME
VISIT
OR
HOME
Français
English
(Suite page suivante.)
www.themdsports.com
1456301
8
(Continued on the next page.)
P1
