6

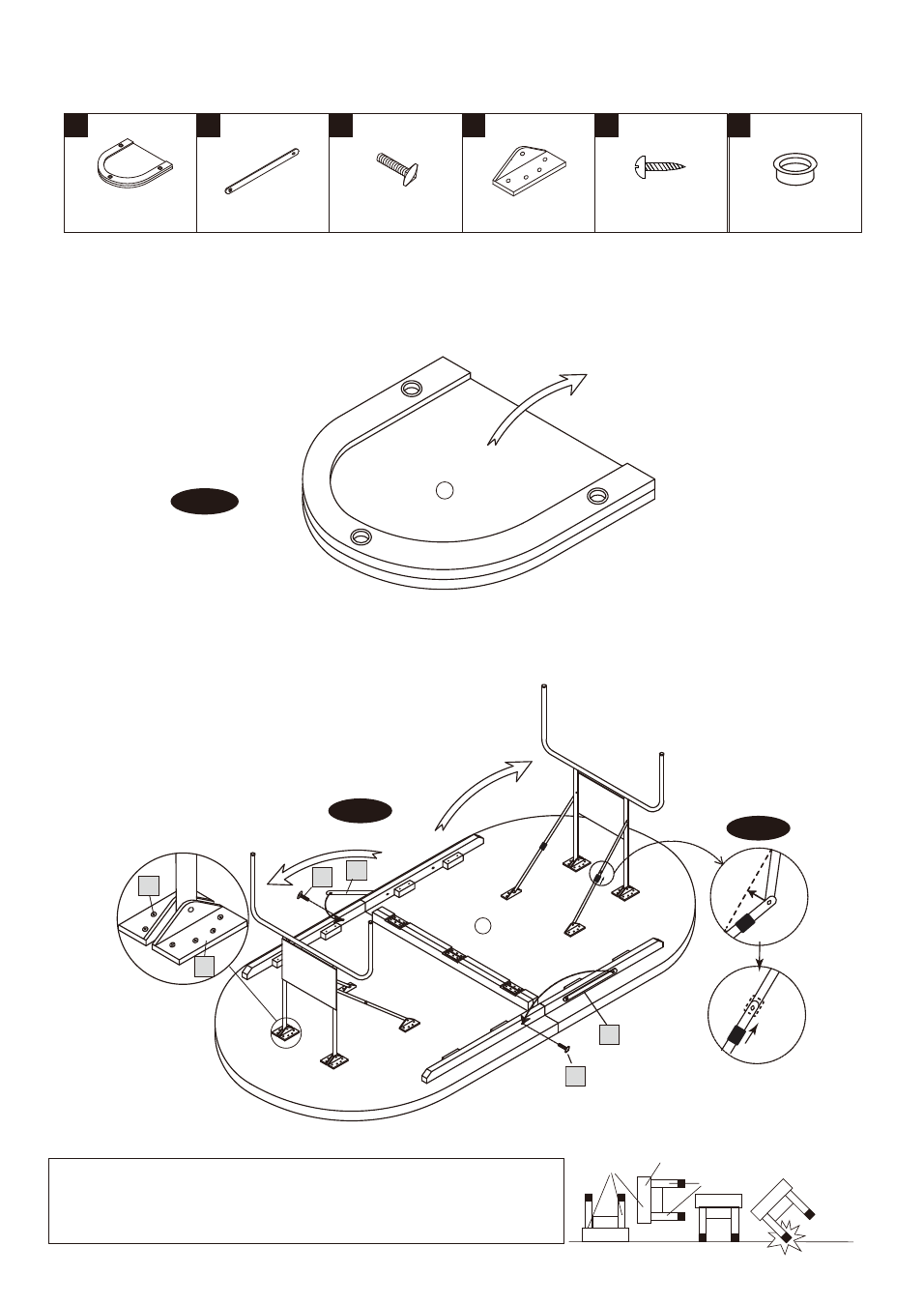

INSTRUCTIONS D’ASSEMBLAGE
FIG.1
57800 LISTE DES PIÈCES
Table de poker pliée
1 pièce
Barre métallique
2 pièces
Boulon d'écrou papillon
2 pièces
Support en L en plastiquee
12 pièces
Vis 4 x 15 mm
48 pièces
Porte-gobelet
6 pièces
1
1. Trouvez un endroit propre et plat pour assembler votre table de poker pliée. La table doit être assemblée à l’envers.
Une fois que l’assemblage est terminé, la table doit être remise à l'endroit. Deux adultes sont requis pour la renverser.
2. Dépliez la table de poker pliée (no 1). Voir FIG. 1.
3. Dépliez les pieds de la Table (no 1). Assurez-vous que les charnières sont verrouillées dans la position appropriée.
Voir FIG. 2A.
4. Enlevez le boulon d'écrou à papillon (no 3) de la table. Faites basculer la barre métallique (no 2) de l'autre côté,
comme illustré. Ensuiite, replacez le boulon à sa position initiale. Voir FIG. 2.
TENIR LA TABLE
BÂTI DE LA
TABLE
NE PAS
TENIR LA
TABLE PAR
SES PIEDS
NE PAS DÉPOSER LA
TABLE SI LES PIEDS
SONT INCLINÉS MISE EN GARDE : 2 adultes sont requis pour remettre la table à l'endroit, comme illustré.
1. Soulevez la table du sol.
2. Remettez-la à l'endroit.
3. Déposez-la au sol en la plaçant simultanément sur ses 4 pieds.
Pré-installé Pré-installé Pré-installé Pré-installé
1 2 3 4 5
Pré-installé
6
FIG.2
FIG.2A
1
3
4
5
3
2
2
