NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
PASSE-PARTOUT LINEA FORMA PURO page 7
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite

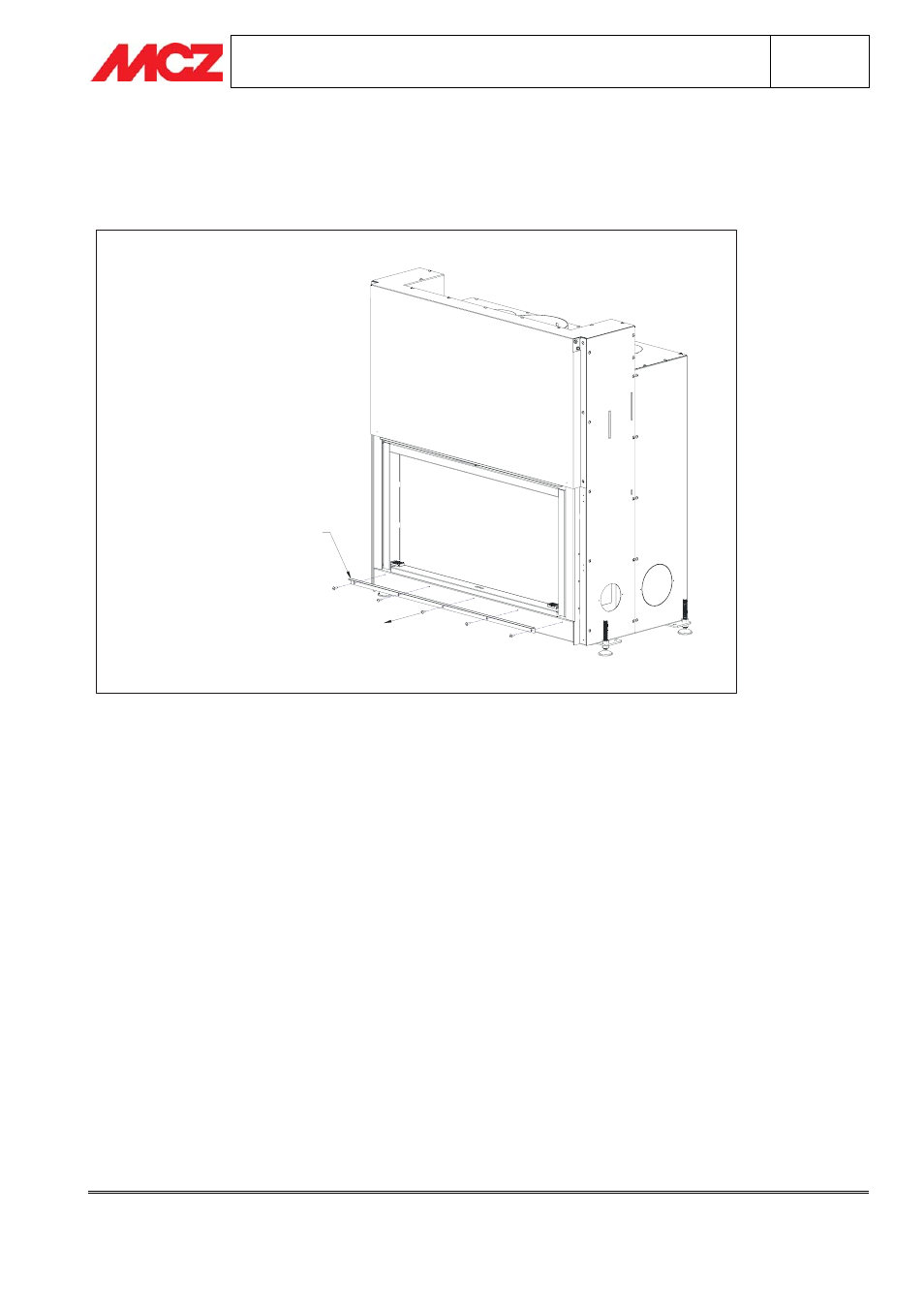

3.2. PHASE 1 – RETRAIT DU PROFIL CACHE-BORD FORMA PURO
Avant de monter l'encadrement Passe-Partout, il est nécessaire de retirer le profil cache-bord du monobloc Forma
Puro (65/75/95/115) comme sur figure.
PROFILO COPRIBORDO
FORMA PURO 95
(115,75,65)
3.3. PHASE 2 – MONTAGE DE L'HABILLAGE PASSE-PARTOUT
FPURO65/FPURO75/FPURO95/FPURO115
Le montage de l'Habillage Passe-partout peut être effectuée avant ou après l'installation du foyer fermé (Forma
Puro) et le raccordement au conduit de fumée : en effet Passe-partout est fixé au monobloc auquel il reste
solidement fixé.
Il est toutefois conseillé d'installer avant le foyer fermé en suivant les instructions reportées dans la respective
Notice d'installation et d'emploi et d'effectuer un bref essai pour s'assurer du bon fonctionnement. Après un
essai positif, il est possible de continuer avec le montage de l'habillage : de cette manière il est possible d'éviter
des rayures et des éraflures qui peuvent facilement se vérifier durant les phases de manutention et de contrôle
du monobloc.
Il est indispensable, par contre, que le montage de l'Habillage Passe-partout soit réalisé avant la mise en œuvre
de la paroi avec laquelle est encastré le foyer fermé.
Positionner l'Habillage Passe-partout de manière à ce qu'il soit centré par rapport à l'axe du foyer fermé. Régler
la hauteur jusqu'à ce que l'élément inférieur de l'encadrement soit au ras de la base de la porte (utiliser les
fentes présentes sur les jambages du Passe-partout qui permettent un meilleur réglage pour centrer les trous
présents sur le jambage du FP115(FP95/FP75/FP65)).
Fixer l'Habillage au monobloc en utilisant les vis fournies. À la fin du montage, le Passe-partout doit parfaitement
fermer la bouche du foyer fermé et être comme une structure rigide et solidement fixée au monobloc.
