NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
ENCADREMENTS POWERSYSTEM page 10
Chapitre 3 Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
ENCADREMENT FRAME
Pour le montage de l'Encadrement Frame, la Paroi frontale doit être pourvue de montants en acier positionnés en
direction verticale et centrés à 90 mm du bord du trou (voir figure ci-dessous).
ENCADREMENTS PRIME ET MODUS
Pour le montage des Encadrements Prime et Modus, la Paroi frontale doit être pourvue de montants en acier
positionnés en direction verticale et centrés à 105 mm du bord du trou (voir figure ci-dessous).

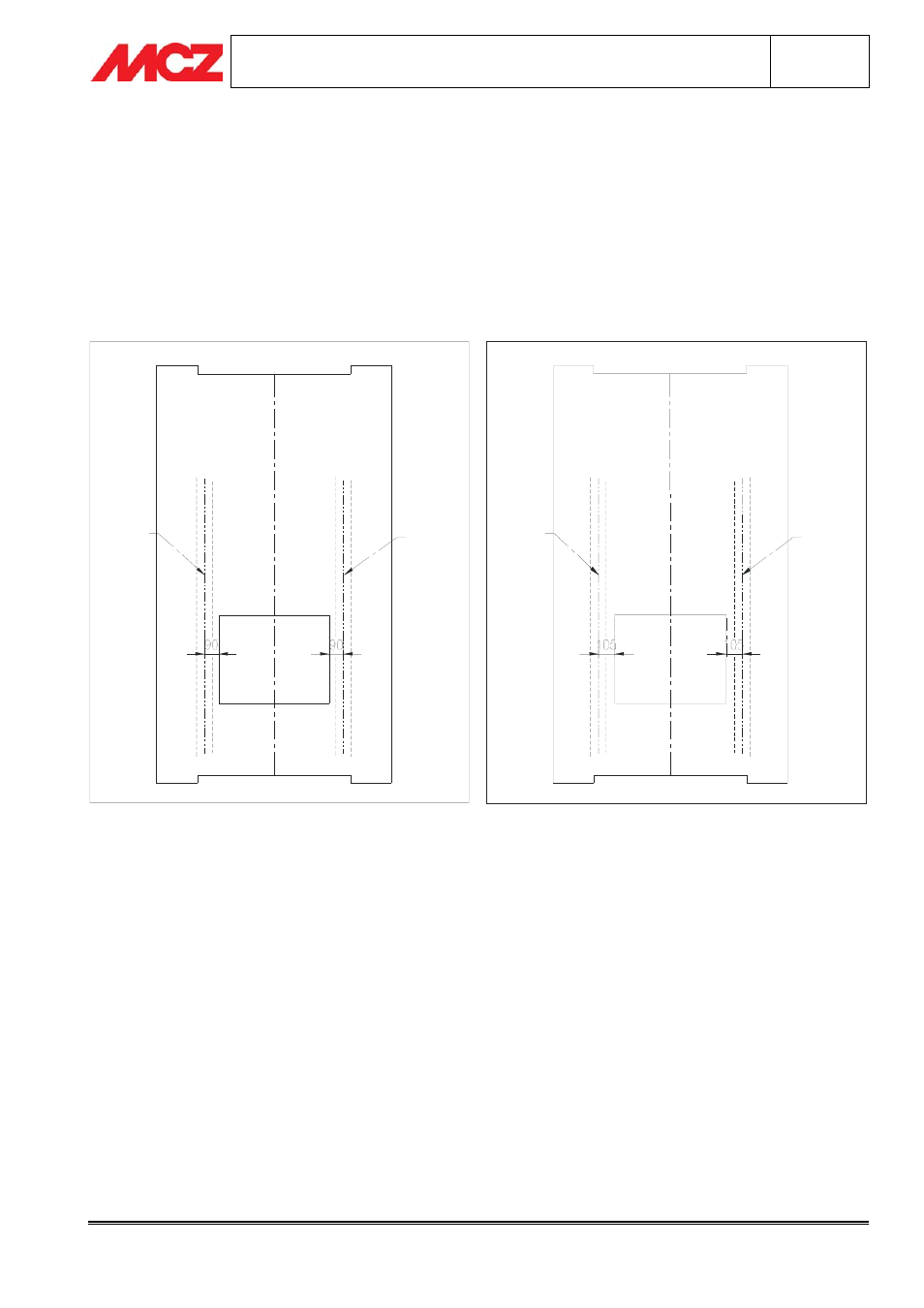

ENCADREMENT FRAME ENCADREMENT PRIME/MODUS
CENTR
MONTANT
CENTR
MONTANT CENTR
MONTANT CENTR
MONTANT
3.3.
PHASE 2 – MONTAGE DE L'ENCADREMENT (FRAME, PRIME, MODUS)
Avant de procéder avec le montage de l'encadrement Powersystem, il est conseillé d'installer le foyer fermé (en
suivant les instructions reportées dans la respective Notice d'installation et d'emploi) et d'effectuer un bref essai
pour s'assurer du bon fonctionnement. Après un essai positif, il est possible de continuer avec le montage de
l'encadrement : de cette manière il est possible d'éviter des rayures et des éraflures qui peuvent facilement se
vérifier durant les phases de manutention et de contrôle du monobloc.
ENCADREMENT FRAME
Démonter l'Encadrement de Compensation du Powersystem comme reporté dans la respective
Notice
d'installation et d'emploi , chap.3.4 .
Centrer le Support de l'Encadrement (élément 1) par rapport au trou et donc par rapport à la bouche du foyer du
Powersystem. Fixer le Support de l'Encadrement à la paroi frontale en utilisant les vis pour placoplâtre fournies.
Si la paroi n'est pas réalisée en placoplâtre, fixer l'élément 1 avec la visserie la plus adéquate.
