17
4-INSTALLATION ET MONTAGE
IMPORTANT !
Le produit doit être posé et raccordé au conduit de fumée par un technicien spécialisé ou par du personnel compétent
afin que tous les règlements locaux ou nationaux soient satisfaits et conformément à la norme UNI 10683.
Lorsque le produit et le cadre correspondant sont déballés, vérifier le fonctionnement parfait de chaque élément ou les éventuels dégâts
dus au transport. Si le produit est installé dans un lieu difficile d’accès, il est possible d’alléger le poids en retirant les éléments internes qui
composent le foyer. Il est recommandé de repositionner correctement chaque élément.
PRÉPARATION ET DÉBALLAGE
Le produit est livré sur des palettes avec différents emballages :
• Un contient la structure de la Fig. 1.
• Une plate-forme contenant les parties en réfractaire, la boîte en carton contenant les flancs et la boîte contenant le couvercle Fig.2.
Ouvrir l’emballage et enlever les cartons. Une fois l’emballage ouvert, enlever les deux étriers qui bloquent le produit à la plate-forme (Fig.3).
Enlever les deux vis A et les trois autres vis B qui bloquent l’étrier à la plate-forme et positionner le produit dans l’emplacement choisi en
faisant attention qu’il soit bien conforme à ce qui est prévu.

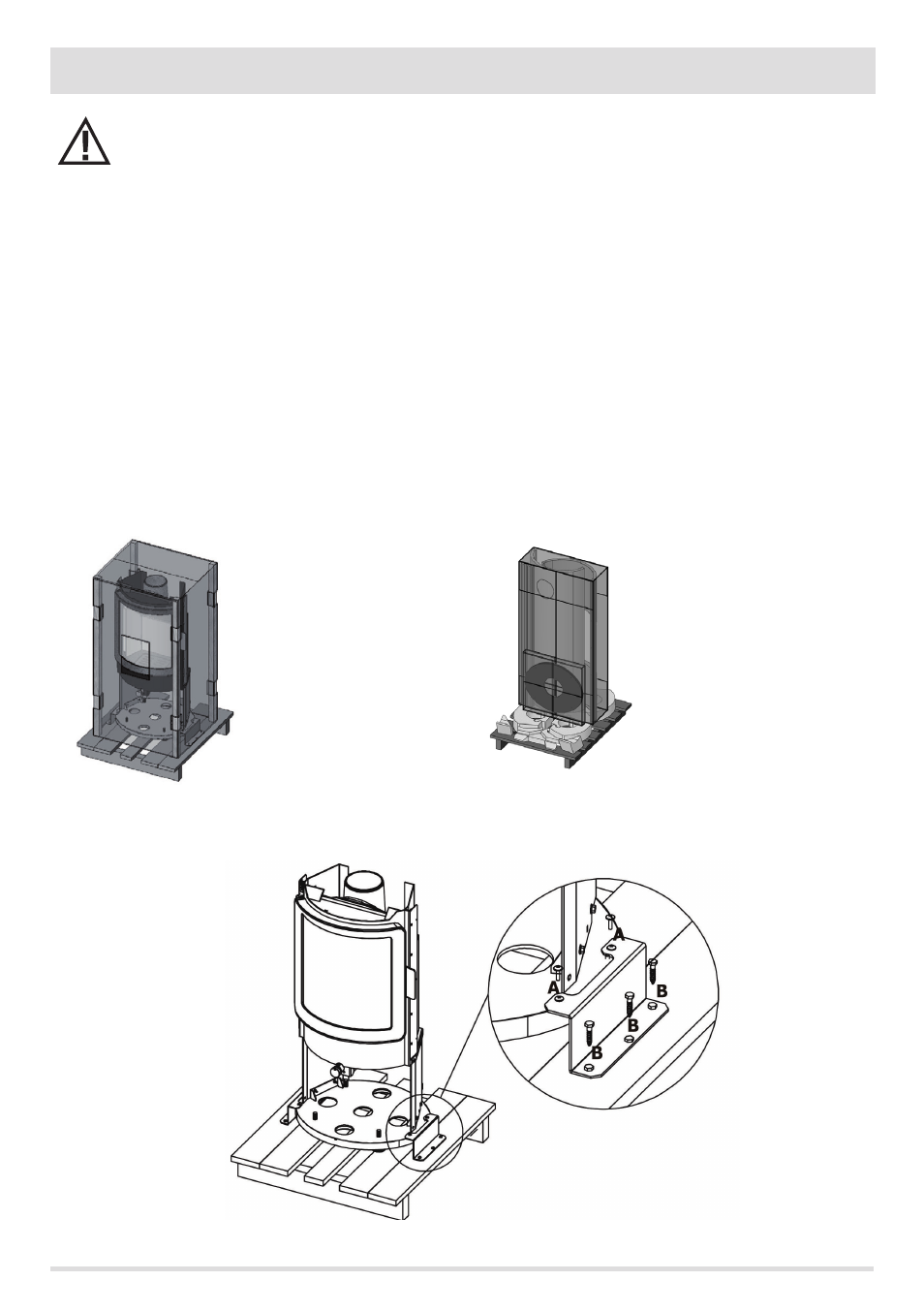

FIG. 1 - EMBALLAGE STRIPE FIG. 2 - EMBALLAGE RÉFRACTAIRE ET BOÎTE
AVEC FLANCS ET COUVERCLE
FIG. 3 - ENLÈVEMENT VIS EMBALLAGE (PRODUIT)
