Chapitre 4
MANUEL D'INSTALLATION ET D'UTILISATION
page
18
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
2. Prendre la base composée des éléments "3-4-5" et la fixer au
poêle avec les trois vis "d" à droite et à gauche du poêle (fig.
6).
3. Prendre les profilés ("8 et 9") et les fixer aux flancs ("6 et 7")
avec deux vis autotaraudeuses dans la position "e" (une au-
dessus et une au-dessous) fig. 7.
6
7
8
9
e
e
e

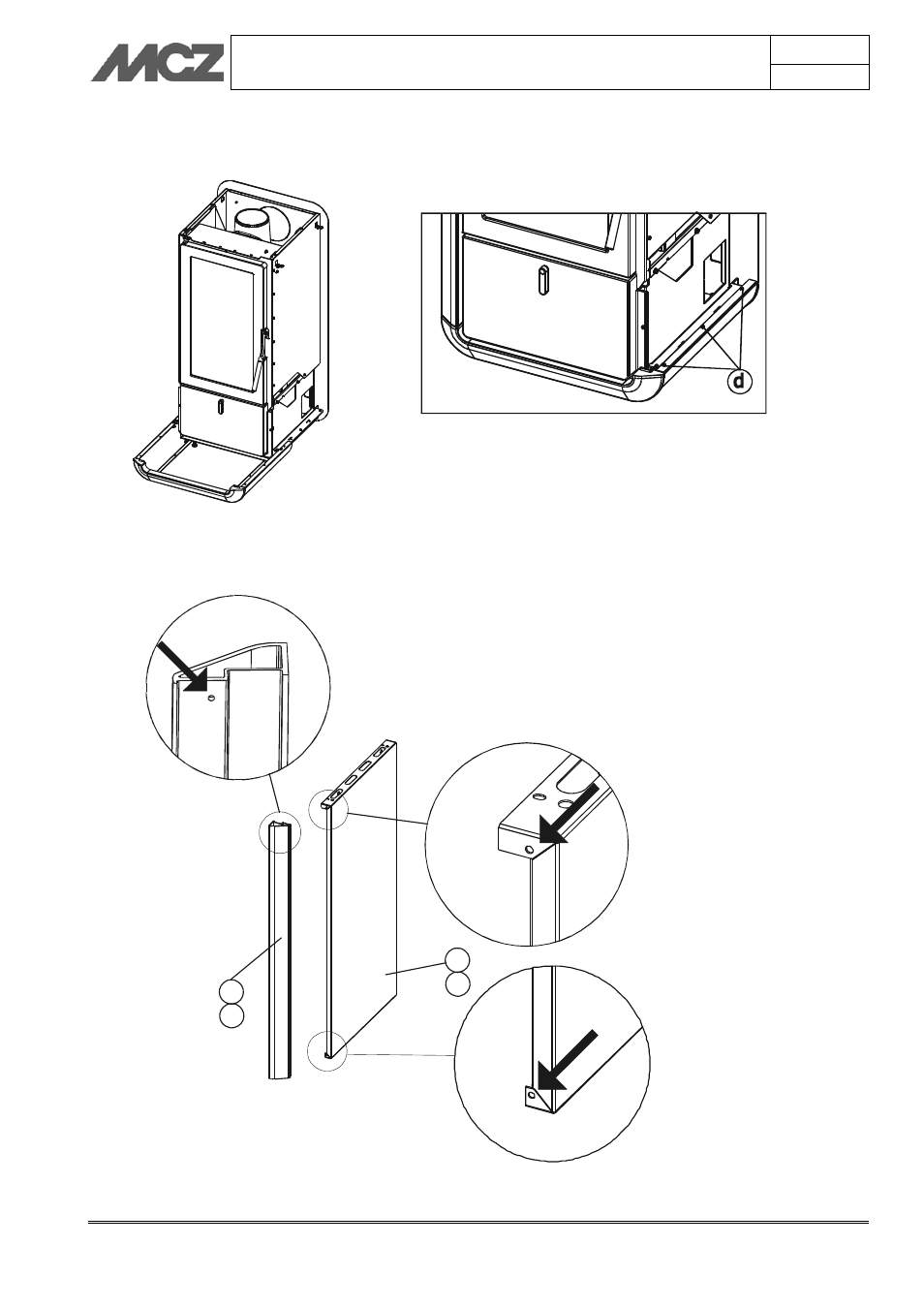

Figure 6 – Fixation de la base (poêle
Kasai)
Figure 7 – Fixation des profilés 8-9 au
flanc 6-7 (poêle Kasai)
