2.5. RACCORDEMENT AU CONDUIT DE FUMÉE
Le raccordement au conduit de fumée est un élément très important
devant être réalisé avec soin et attention. Les poêles possèdent une
évacuation des fumées par le dessus ou l'arrière.
Le montage du tube d'échappement de fumée doit être effectué afin de
garantir l'étanchéité durant le fonctionnement de l'appareil en dépression,
et éviter la formation et le transport de la condensation vers le poêle.
Les éventuels dispositifs de réglage manuel du tirage insérés dans le tube
ne doivent pas fermer hermétiquement la section intérieure du conduit.
Ces registres doivent être dotés d'un mécanisme approprié pour éviter la
rotation complète de la vanne en position fermée. La surface minimum de
l'ouverture de sécurité doit être de 3 % de la section de passage est d'au
moins 10 cm². Si le canal de fumée possède un tronçon horizontal, ce
dernier doit avoir une disposition montante avec une pente minimum de
3-5 % (3-5 cm pour chaque mètre).
La partie horizontale inclinée ne doit pas être supérieure à 2 m
linéaires.
L'utilisation de tubes flexibles et en fibro-ciment est
interdite. Le tube de fumée ne doit pas traverser des
locaux où l'installation d'appareils à combustion est
interdite. L'utilisation de tubes en contre-pente est
interdite.
2.6. BRANCHEMENT DU PÔELE AU CONDUIT DE
FUMÉE
Le tube de sortie des fumées est préparé par MCZ pour la sortie des
fumées vers le haut du poêle.
Il est possible de porter la sortie des fumées sur l'arrière du poêle en
tournant le tube de sortie de 180°, en dévissant les deux vis et en
cassant l'opercule qui se trouve sur l'arrière du poêle.
Dans les deux cas, il est obligatoire de prendre le cordon fourni et de
le joindre et l'insérer entre le raccord des fumées et le tube afin d'éviter
les éventuelles sorties de fumée, par exemple en cas de conduit de
fumée sale ou bouché.

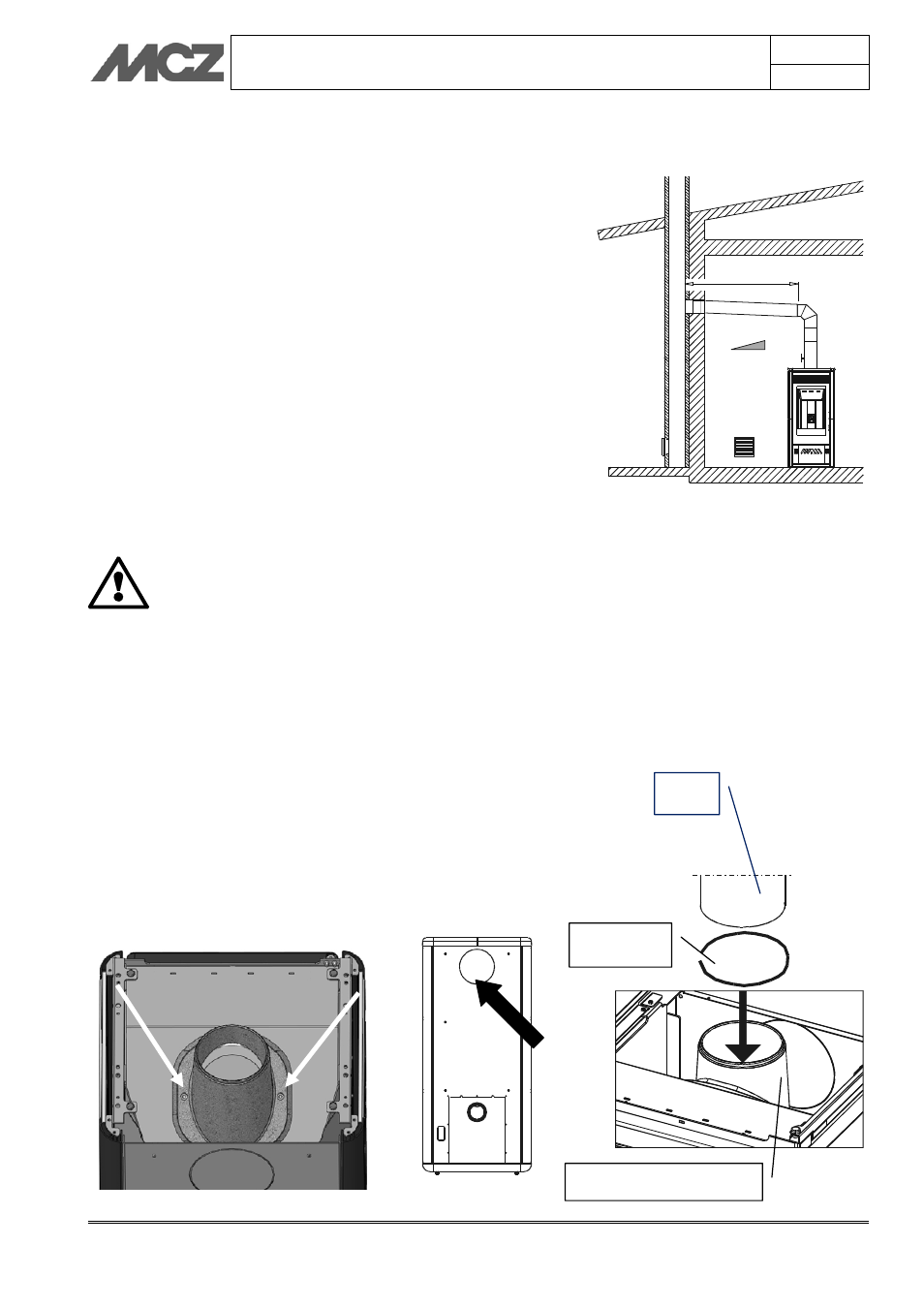

Exemple de raccordement au conduit de
fumée
MAX 2 mt.
3 - 5 %
TUBE
RACCORD DES FUMÉES
CORDON
