6 -INSTALLATION ET MONTAGE
MONTAGE DU PANNEAU FRONTAL
Le poêle est livré avec toutes les céramiques emballées séparément de la structure. En tout, il y a 8 pièces (3+3 latérales, 1 frontale et 1
supérieure). La première opération consiste à introduire le panneau frontal « B » :
• Déposer les trois vis (pos. U) sur le profil supérieur (« A ») et la vis sur le côté (pos. V).
• Prendre le panneau « B » avec le biseau « s » tourné vers le haut
• Tirer vers soi le profil « A » et enfiler la céramique « B ».
• Ensuite, repositionner les trois vis supérieures (pos. U) et celle sur le côté (pos. V)

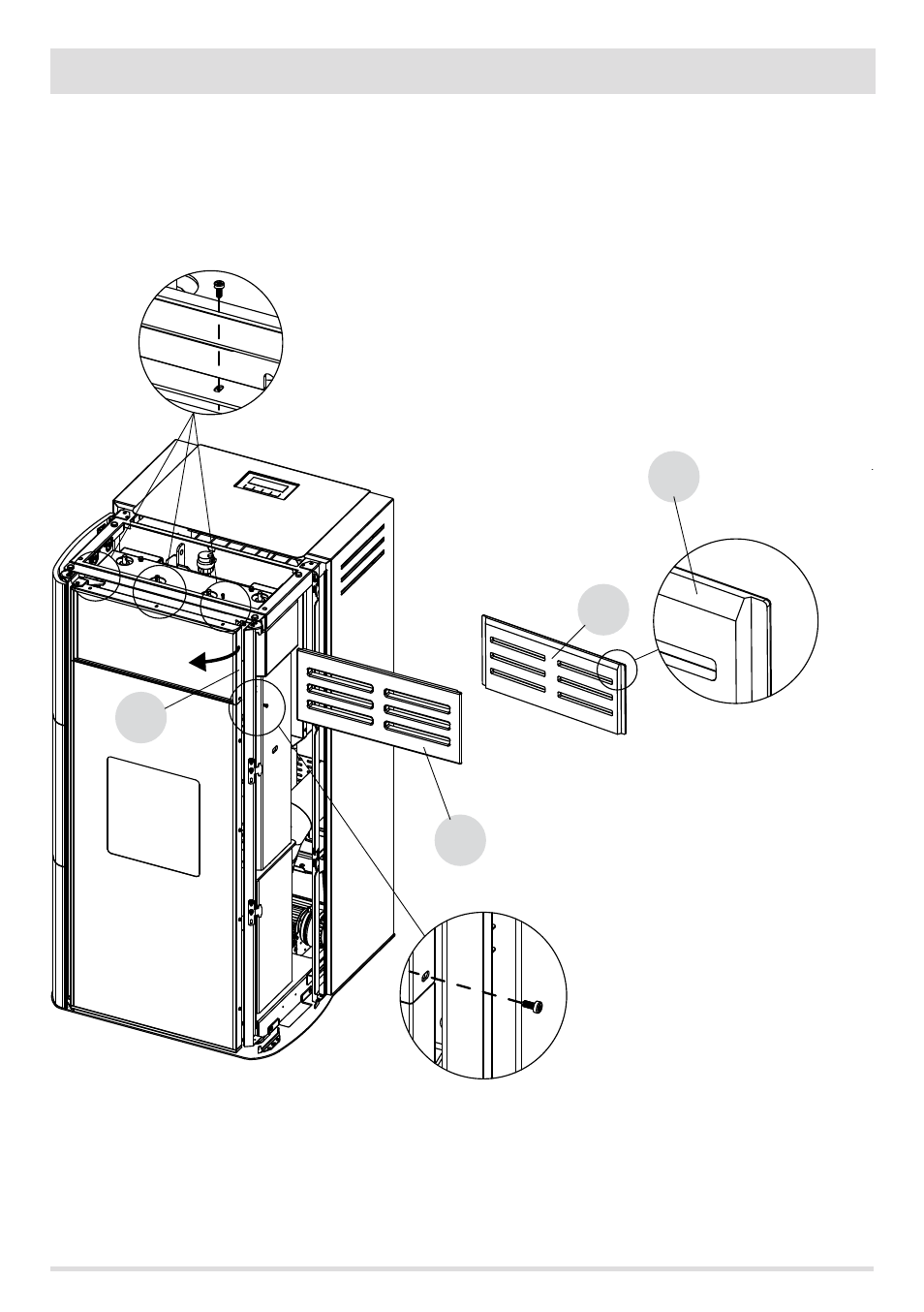

POSITIONNEMENT PANNEAU FRONTAL « B »
