6 -INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite
Sur le côté gauche (opposé à la poignée-Fig.9) retirer la grille grillagée « B » de la structure en enlevant les deux vis « C ».
Enfiler les trois céramique « U », « V », « Z », en les faisant glisser du haut vers le bas sur le guidage du profilé « A ».
ATTENTION !
Sur la partie supérieure et inférieure de la plaque en céramique il est conseillé d'appliquer de petits patins en feutre
pour éviter la rupture de la céramique et aussi pour niveler les joints, si nécessaire.

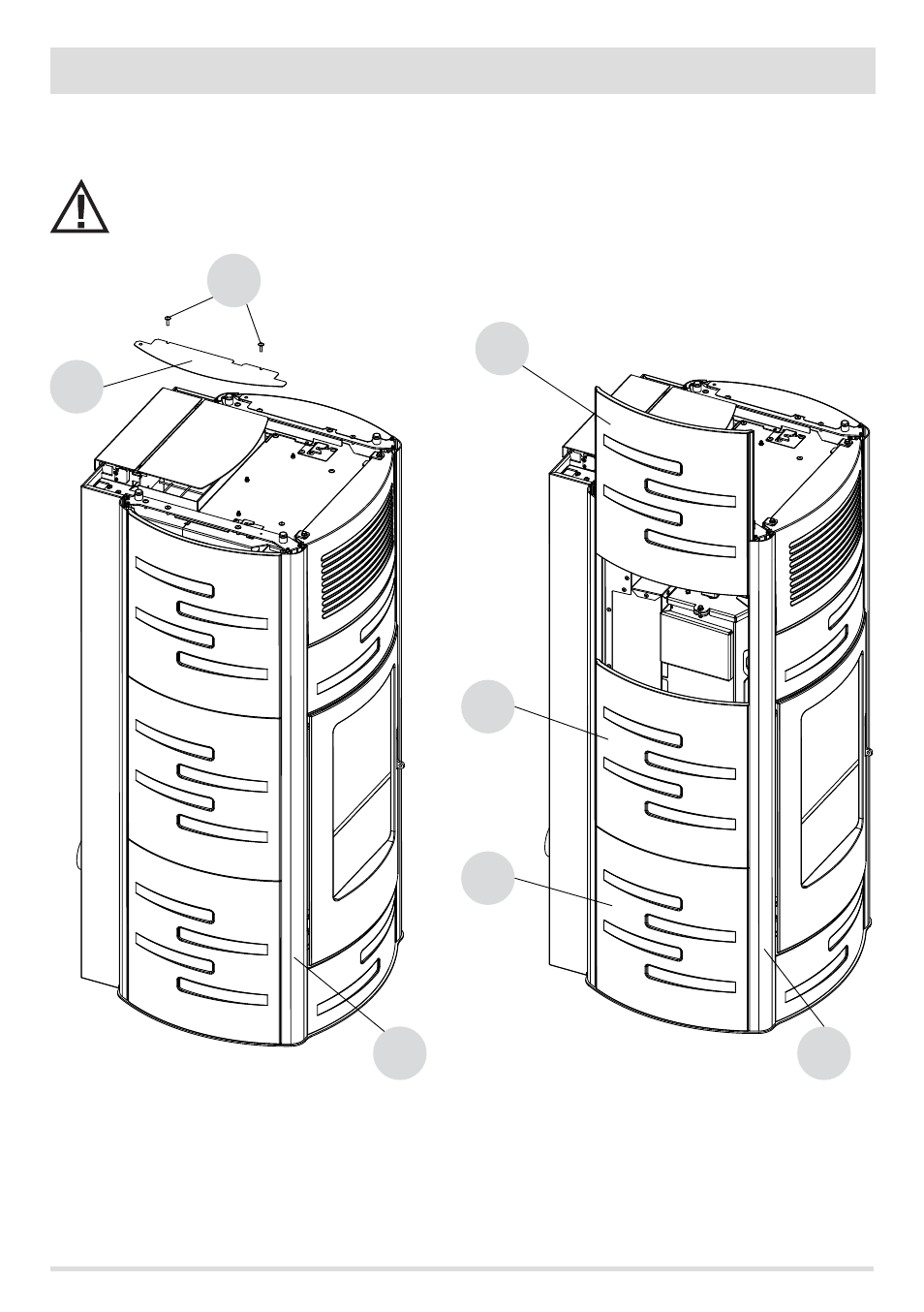

FIGURE 9 - MONTAGE PANNEAUX LATÉRAUX
