7-INSTALLATION ET MONTAGE

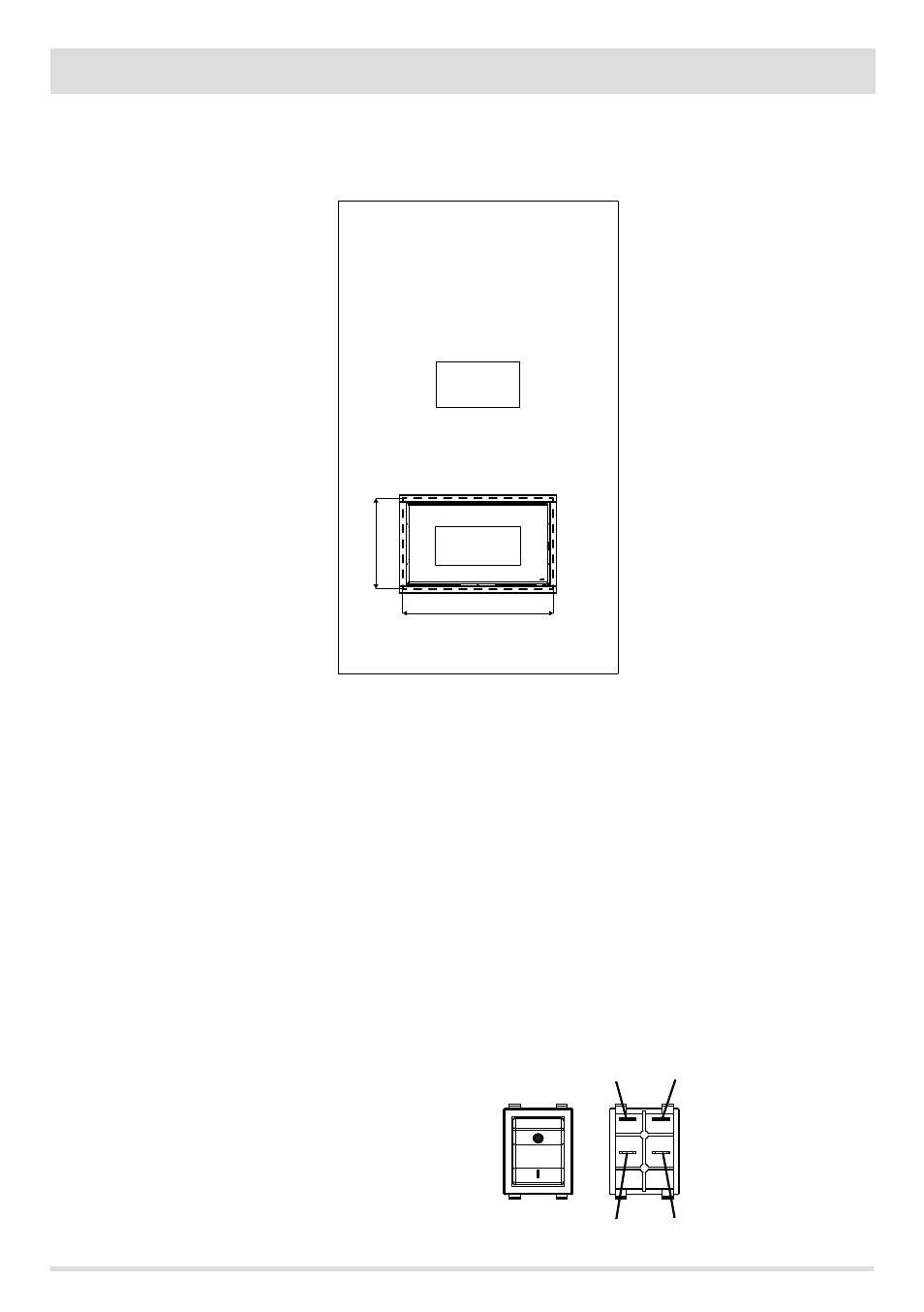

PERFORATION POUR INSÉRER LE PRODUIT
La perforation à pratiquer sur le mur est de 875*490 mm. Ces mesures permettent au cadre de couvrir la fissure qui reste entre le produit
et la perforation, elles permettent également d'extraire le produit dans le cas où il faut effectuer la maintenance et/ou le remplacement
de pièces.
MONTAGE FRONTAL DE LA GOULOTTE
Si vous décidez de positionner le tuyau frontalement, procédez comme suit :
•
Raccorder le tuyau, fourni, au produit en faisant attention qu'il soit bien tourné frontalement et le fixer avec le collier.
•
Raccorder le tuyau à l'entrée de la structure de la porte à l'aide du collier fourni.
•
Positionner les tuyaux de façon à ce qu'ils soient accessibles une fois le revêtement fini et de façon à pouvoir fixer la structure de la
porte au trou prédisposé sur la paroi du revêtement.
•
Pour le montage de la porte extérieure, à exécuter uniquement une fois le revêtement terminé, se reporter au paragraphe
correspondant.
RACCORDEMENT INTERRUPTEUR ET PANNEAU DE COMMANDES
Le panneau de commandes et l'interrupteur sont déjà montés sur la porte de chargement des pellets et sont déjà raccordés avec les
câbles respectifs par l'entreprise de fabrication. Prendre le câble de l'interrupteur et le raccorder à la prise qui se trouve à l'arrière du
produit. Le câble du panneau de commandes doit, en revanche, être raccordé à la carte électrique dans la position 1.
Pour la fixation de l'interrupteur à la porte de chargement des pellets, il faut déconnecter momentanément les câbles. Reconnecter les
câbles aux bornes respectives comme indiqué sur la figure.
N = NOIR
R = ROUGE
B = BLEU
M = MARRON
