POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2
MANUEL D’INSTALLATION ET MODE D’EMPLOI Page
15
Notions théoriques pour l’installation Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite

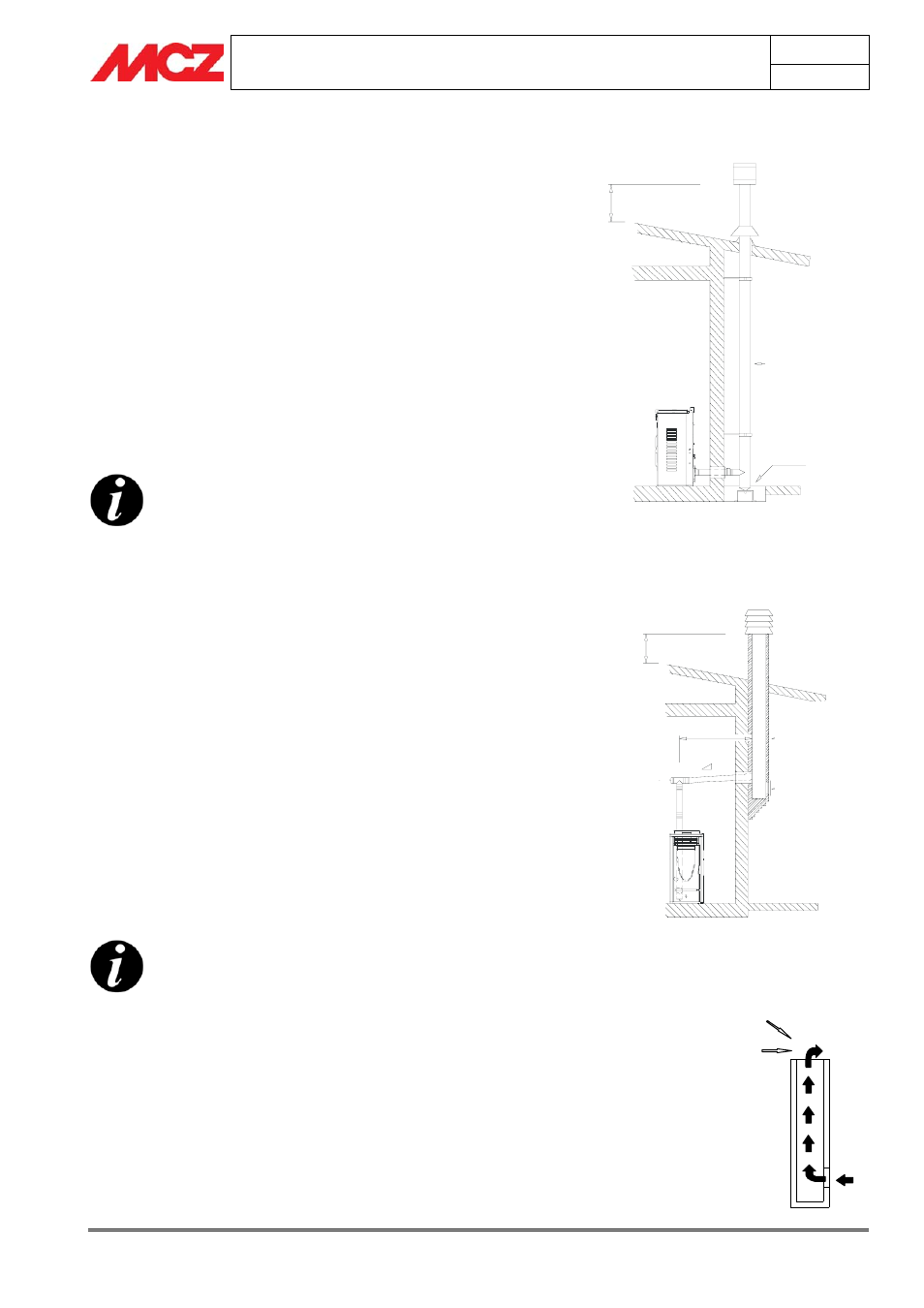

2.8. RACCORDEMENT À UN CONDUIT EXTÉRIEUR
PAR TUYAU CALORIFUGÉ OU A DOUBLE PAROI.
Les dimensions minimales internes du conduit extérieur doivent être de
10X10 cm de section ou de 10 cm de diamètre et les dimensions maxima ne
doivent pas dépasser 20 x 20 cm de section ou 20 cm de diamètre.
Vérifier, au moyen d’instruments appropriés, que le tirage correspond à
10 Pa minimum. Fig. 6
N’utiliser que des tuyaux calorifugés (à double paroi) en acier inox lisse à
l’intérieur (il est interdit d’utiliser des tuyaux inox flexibles) et fixés au mur.
Prévoir une trappe de visite à la base du conduit vertical extérieur pour
pouvoir effectuer les contrôles périodiques et le ramonage qui devra
être exécuté une fois par an.
Assurer l’étanchéité du raccordement au conduit de fumée en utilisant
les raccords et les tuyaux que nous préconisons.
Contrôler impérativement qu’une souche de cheminée anti-vent ait été
installée sur le toit, conformément aux normes en vigueur.
Ce type de raccordement assure l’évacuation des fumées
même en cas de panne d’électricité momentanée.
2.9. RACCORDEMENT AU CONDUIT DE FUMÉE OU
AU TUYAU DE SORTIE DE FUMÉES
Pour garantir un bon fonctionnement, le raccordement entre le poêle et
le conduit de fumée ou le tuyau de sortie de fumées doit présenter une
inclinaison non inférieure à 3%, La traversée horizontale ne doit pas
être supérieure à 2/3 m de long et la traversée verticale ne doit pas
être inférieure à 1,5 m de long, mesuré d’un raccord en “T” à l’autre
(changement de direction).
Vérifier, avec les instruments appropriés, que le tirage correspond à 10
Pa. minimum. Fig. 7
Prévoir une trappe de visite à la base du conduit de fumée pour pouvoir
effectuer les contrôles périodiques et le ramonage qui devra être
effectué une fois par an.
Assurer l’étanchéité du raccordement au conduit de fumée en utilisant
les raccords et les tuyaux que nous préconisons.
Contrôler impérativement qu’une souche de cheminée anti-vent ait été
installée sur le toit, conformément aux normes en vigueur.
Ce type de raccordement assure l’évacuation des fumées
même en cas de panne d’électricité momentanée.
2.10. ANOMALIES DE FONCTIONNEMENT LIÉES AU
MAUVAIS TIRAGE DU CONDUIT DE FUMÉE
Parmi les différents facteurs météorologiques et géographiques qui
interviennent sur le fonctionnement d’un conduit de fumée (pluie, brumes,
neige, altitude, périodes d’ensoleillement, orientation, etc.) le vent est
certainement le plus déterminant d’entre eux. En effet, à part la dépression
thermique induite par la différence de température existant entre l’intérieur
et l’extérieur du conduit de fumée, il existe un autre type de dépression (ou
Ex. Vent descendant de 45° de
8m/sec. Surpression de17 Pa
Ex. Vent horizontal 8m/sec.
Dépression
die30 Pa
Condotto
estern o
isolato
Ispezione
0,5 mt.
Fig. 6
Conduit de fumée
extérieur
calorifugé
Trappe de visite
3-5 %
2 - 3 mt . MAX
M
in
im
o
1,
5 -
2
m
t. Ispezione
0,5 mt .
Canna fumaria
Fig. 7
Conduit de
fumées
Trappe de
visite
1.5 – 2 m mi
ni
mum
