Notions théoriques pour l’installation Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite
La chambre de combustion fonctionne en dépression. Le conduit de
sortie de fumées sera en dépression à condition qu’il soit raccordé à un
conduit de fumée efficace comme déjà prescrit.
N’utiliser que des tuyaux et des raccords munis de
joints garantissant une étanchéité absolue.
Toutes les traversées du conduit de fumée doivent être
équipés d’une trappe de visite amovible permettant
d’effectuer un nettoyage périodique de l’intérieur (raccord en
“T” avec trappe de visite).
Installer le poêle en tenant compte de toutes les prescriptions et de
tous les avertissements formulés jusqu’ici.
IMPORTANT !
Tout changement de direction à 90° du conduit
d’évacuation des fumées doit être réalisé avec des
raccords en “T” spéciaux, équipés de trappe de visite.
(Voir chap. “Accessoires pour poêle à granulés de
bois”).
Il est formellement interdit d’appliquer une grille à
l’extrémité du tuyau d’évacuation car celle-ci pourrait
altérer le bon fonctionnement de votre poêle.
POUR LE RACCORDEMENT AU CONDUIT DE FUMÉE,
NE PAS UTILISER PLUS DE 2-3 m DE TUYAU
HORIZONTAL ET NE PAS EMPLOYER PLUS DE 3
COUDES A 90°.
2.7. RACCORDEMENT AU CONDUIT DE FUMÉE
Les dimensions intérieures du conduit de fumée ne doivent pas être
supérieures à 20 x 20 cm de section ou 20 cm de diamètre. En cas de
dimensions supérieures ou de mauvaises conditions du conduit de
fumée (lézardes, isolation insuffisante, etc.), il est conseillé d’insérer un
tuyau en acier inox ayant un diamètre approprié à l’intérieur et sur
toute la hauteur du conduit Fig. 5.
Vérifier, au moyen d’instruments appropriés, que le tirage soit de 10 Pa. minimum.
Prévoir une trappe de visite à la base du conduit de fumée pour pouvoir
effectuer les contrôles périodiques et le ramonage qui doit être
exécuté une fois par an.
Assurer l’étanchéité du raccordement au conduit de fumée en utilisant
les raccords et les tuyaux que nous préconisons.
Contrôler impérativement qu’une souche de cheminée anti-vent ait été
installée sur le toit, conformément aux normes en vigueur.
Ce type de raccordement assure l’évacuation des fumées
même en cas de panne d’électricité momentanée.

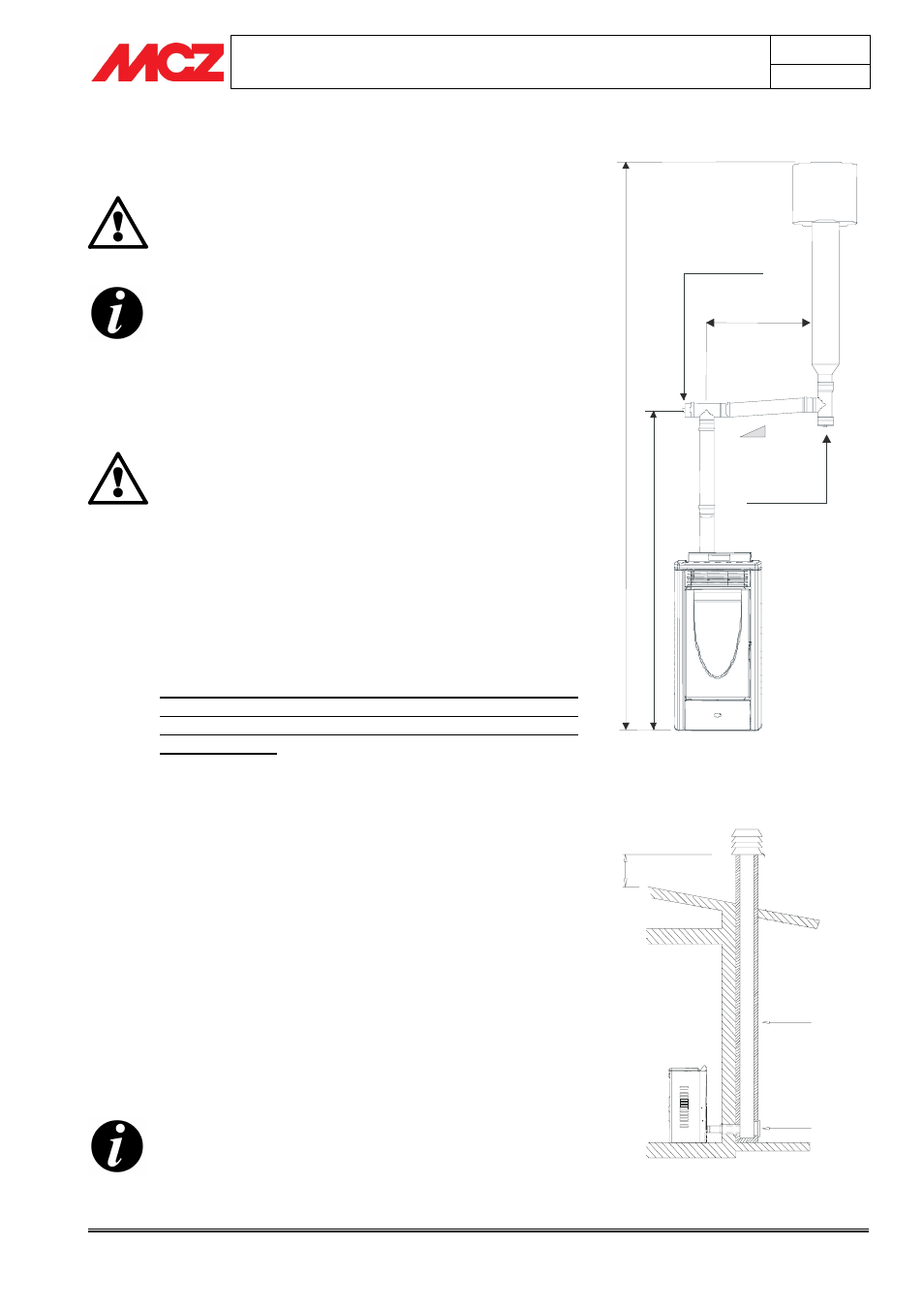

Exemple d’installation avec le poêle Saturn
3-5 %
2 - 3 mt. MAX
Trappe de
visite
Trappe de
visite
A
lt
ez
za
m
ag
gi
or
e
di
4
m
t
M
in
i
m
o
1
5
-
2
m
t
Hauterur s
upérieure à 4
m
1.
5 – 2 m
m
in
im
um
Canna fumar ia
Comignolo
antivento
Ispezione
0,5 mt.
Fig. 5
Suoche de
cheminée
antivent
Conduit de
fumée
Trappe de visite
