POÊLES À PELLETS Chapitre 7
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 59
Schémas électriques et pièces détachées Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
7. SCHÉMAS ÉLECTRIQUES

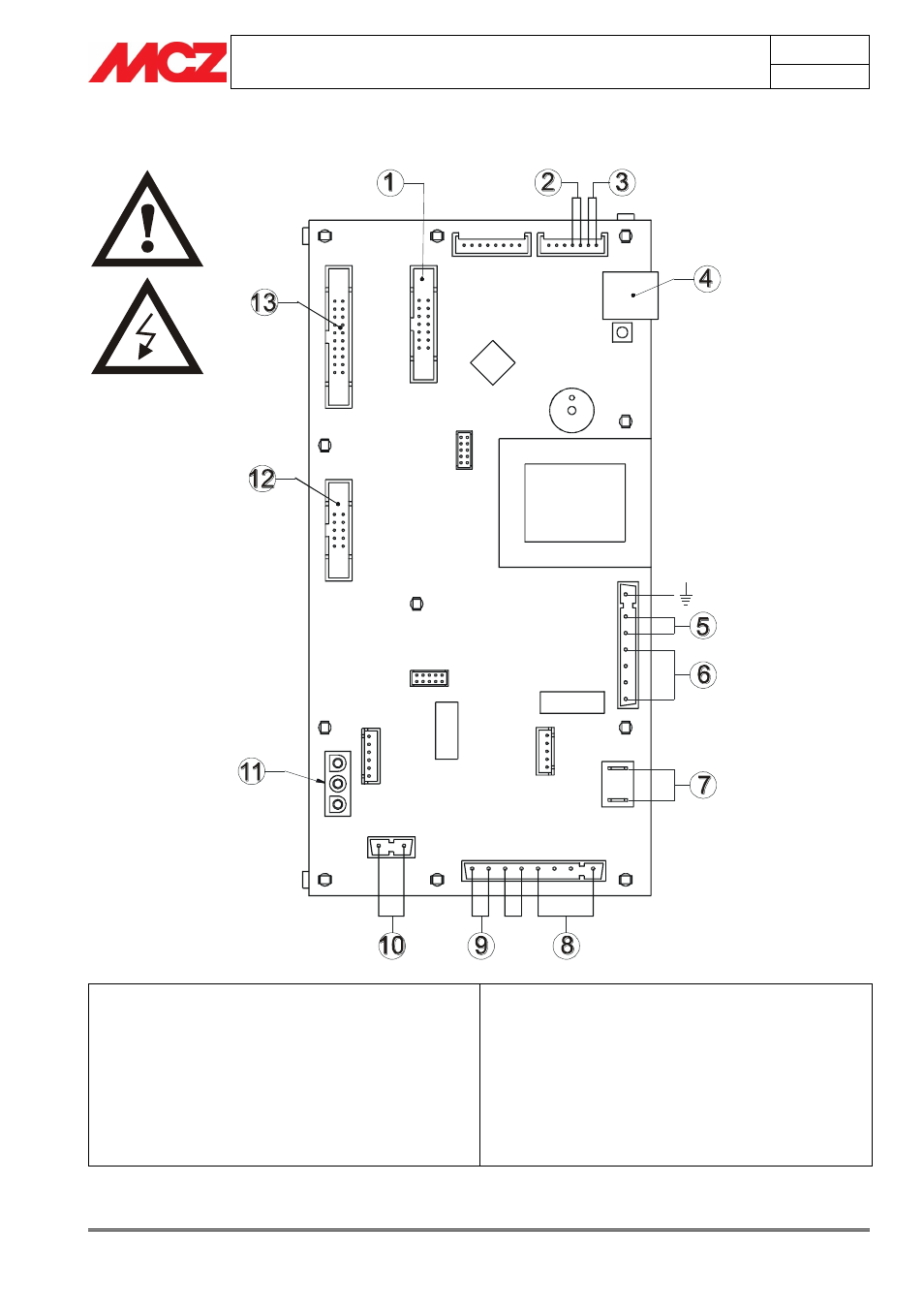

LÉGENDE DES CABLAGES CARTE MÈRE
1. Tableau de commandes
2. Sonde ambiante
3. Sonde fumées
4. Connexion modem
5. Interrupteur
6. Bougie
7. Ventilateur expulsion fumées 8. Motoréducteur
9. Thermostat à contact
10. Ventilateur air
11. Contrôle de tours du ventilateur d'expulsion des
fumées
12. Capteur débit d'air
13. Collecteur pour l'interface thermostat ambiant
N.B. Les câblages électriques de chaque composant sont munis de connecteurs pré-câblés dont la mesure varie
pour chacun.
