MCZ Ego 2.0 AIR Oyster - Manuel (Page 55)

7 5
4
9
8
10
15
12
11
2
3
1
6
+ -
GND
SIGNAL
5V
GND
SIGNAL
5V
GND
SIGNAL
12V
ROSSO BLU
ALTA TENSIONE BASSA TENSIONE
- + GND 12V
6,3 AT
14
13
53
17-CARTE ÉLECTRONIQUE
Service Technique - Droits réservés - Reproduction interdite

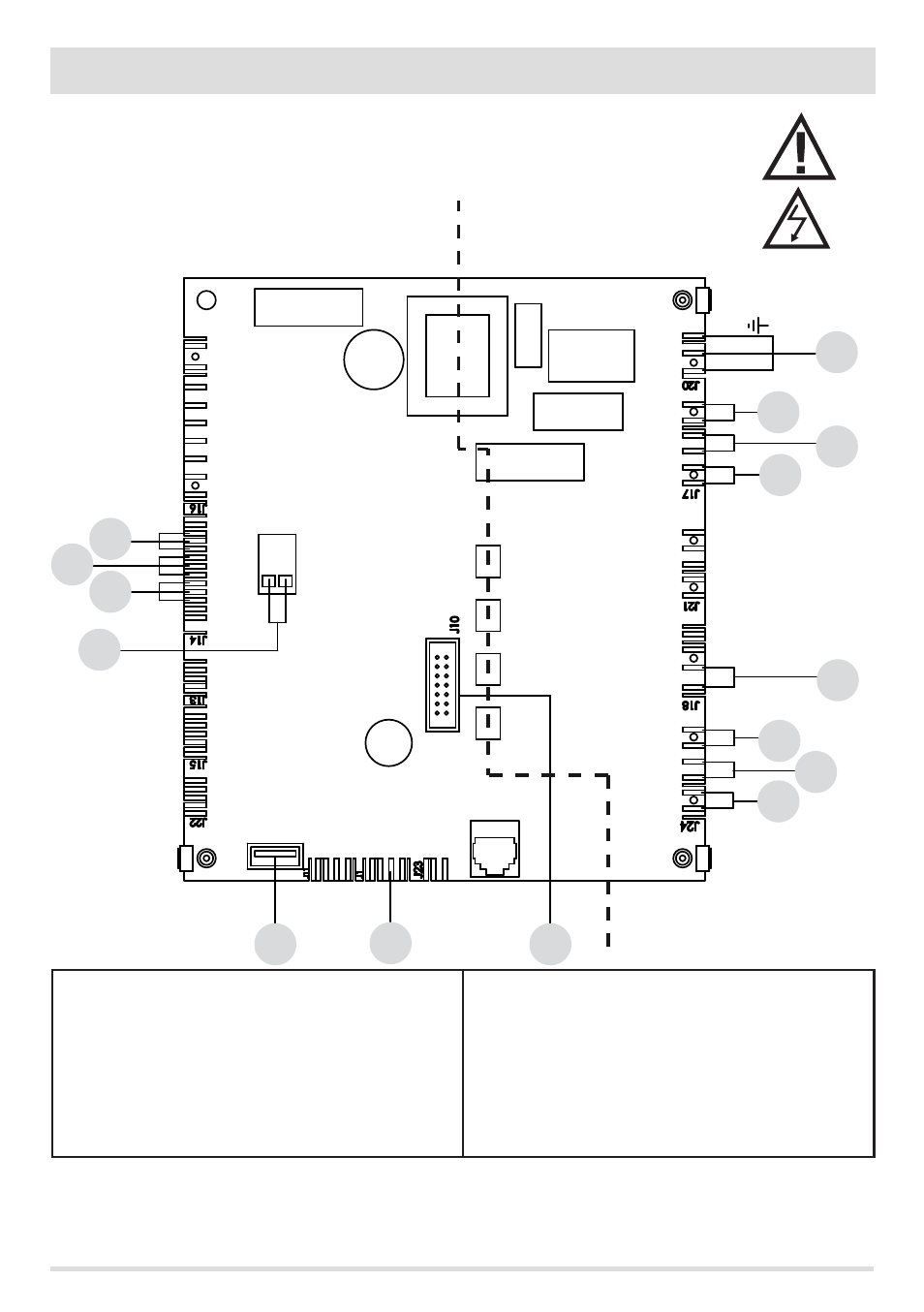

LÉGENDE DES CÂBLAGES DES POÊLES AIR CÂBLES ÉLECTRIQUES SOUS TENSION
DÉBRANCHER LE CÂBLE D'ALIMENTATION 230 V AVANT D'EFFECTUER
TOUTE OPÉRATION SUR LES CARTES ÉLECTRIQUES
1. CODEUR DU VENTILATEUR DES FUMÉES
2. CODEUR DU MOTORÉDUCTEUR
3. TRANSDUCTEUR DE PRESSION
4. SONDE DE LA TEMPÉRATURE DES FUMÉES
5. MISE À JOUR DU LOGICIEL (USB)
6. COMMUNICATION MODBUS POUR MODEM, WI-FI, ......
7. TABLEAU D'URGENCE
8. INTERRUPTEUR PORTE/RÉSERVOIR À PELLETS
9. INTERRUPTEUR PRESSOSTAT
10. THERMOPROTECTEUR DU RÉSERVOIR
11. VENTILATEUR AIR 1
12. MOTORÉDUCTEUR
13. VENTILATEUR DES FUMÉES
14. BOUGIE DE PRÉCHAUFFAGE
15. INTERRUPTEUR
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l’une de
l’autre.
