MCZ Cute - Manuel (Page 51)

6 5
4
8
7
9
12
11
10
2
3
1
49

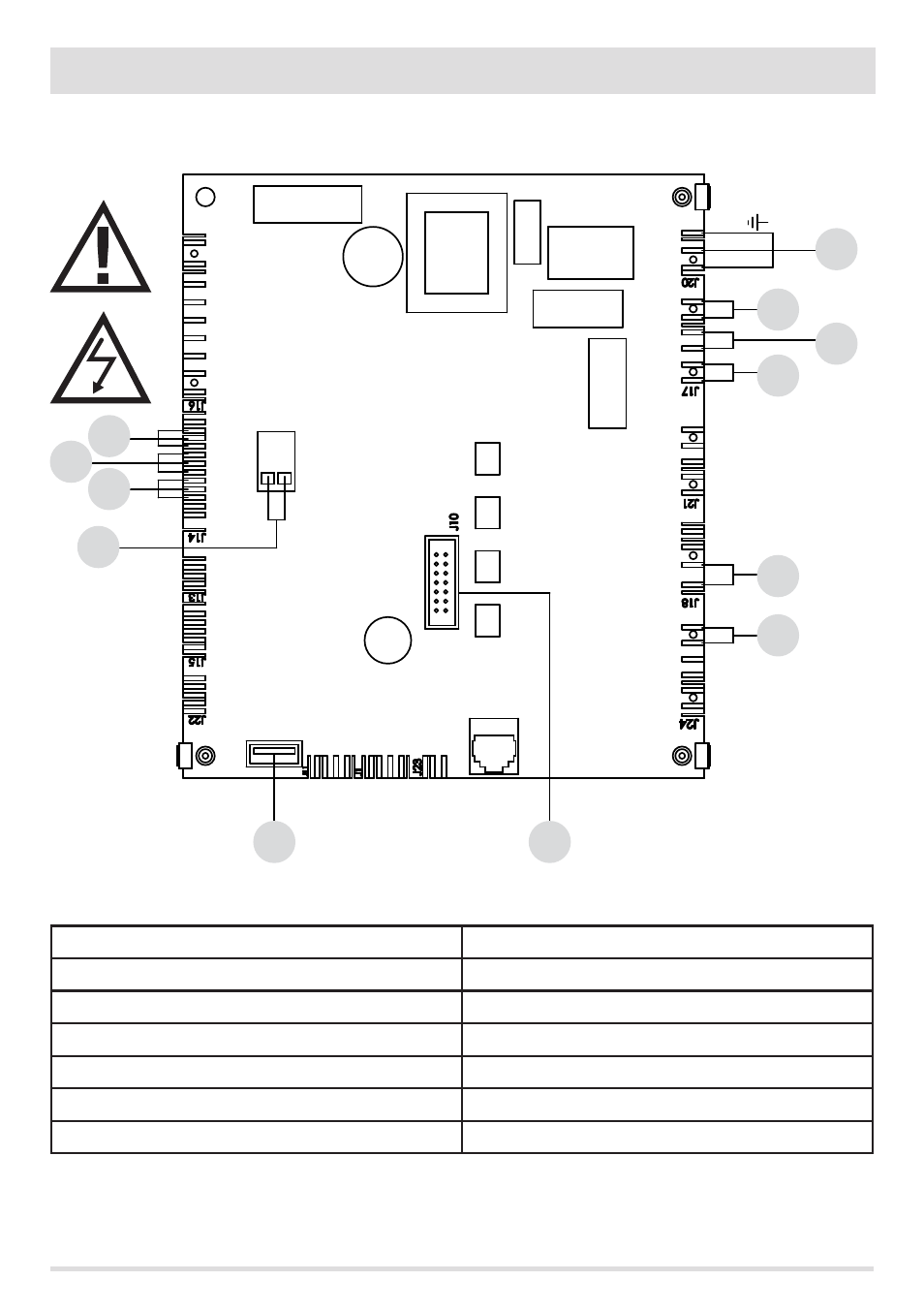

14-CARTE ÉLECTRONIQUE
Service Technique - Droits réservés - Reproduction interdite
LÉGENDE DES CÂBLAGES DE LA CARTE MÈRE
1. CODEUR DU VENTILATEUR DES FUMÉES 8. VENTILATEUR D'AIR
2. CODEUR DU MOTORÉDUCTEUR 9. MOTORÉDUCTEUR
3. TRANSDUCTEUR DE PRESSION 10. VENTILATEUR DES FUMÉES
4. SONDE DE LA TEMPÉRATURE DES FUMÉES 11. BOUGIE DE PRÉCHAUFFAGE
5. MISE À JOUR DU LOGICIEL 12. INTERRUPTEUR
6. PANNEAU D'URGENCE
7. THERMOPROTECTEUR DU RÉSERVOIR
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l'une de
l'autre.
