2-INSTALLATION
Service Technique - Droits réservés - Reproduction interdite
MAINTENANCE
Le conduit de fumée doit toujours être propre, car les dépôts de suie ou d'huile non brûlés réduisent la section et bloquent le tirage
en compromettant le bon fonctionnement de la chaudière et, s'ils sont présents en grandes quantités, ils peuvent s'incendier. Il est
obligatoire de faire nettoyer et contrôler le conduit de fumée et le terminal de cheminée par un ramoneur qualifié au moins une fois par
an. Après le contrôle/la maintenance, se faire remettre une déclaration écrite confirmant que l'installation fonctionne en toute sécurité.
L'omission de l'entretien compromet la sécurité.

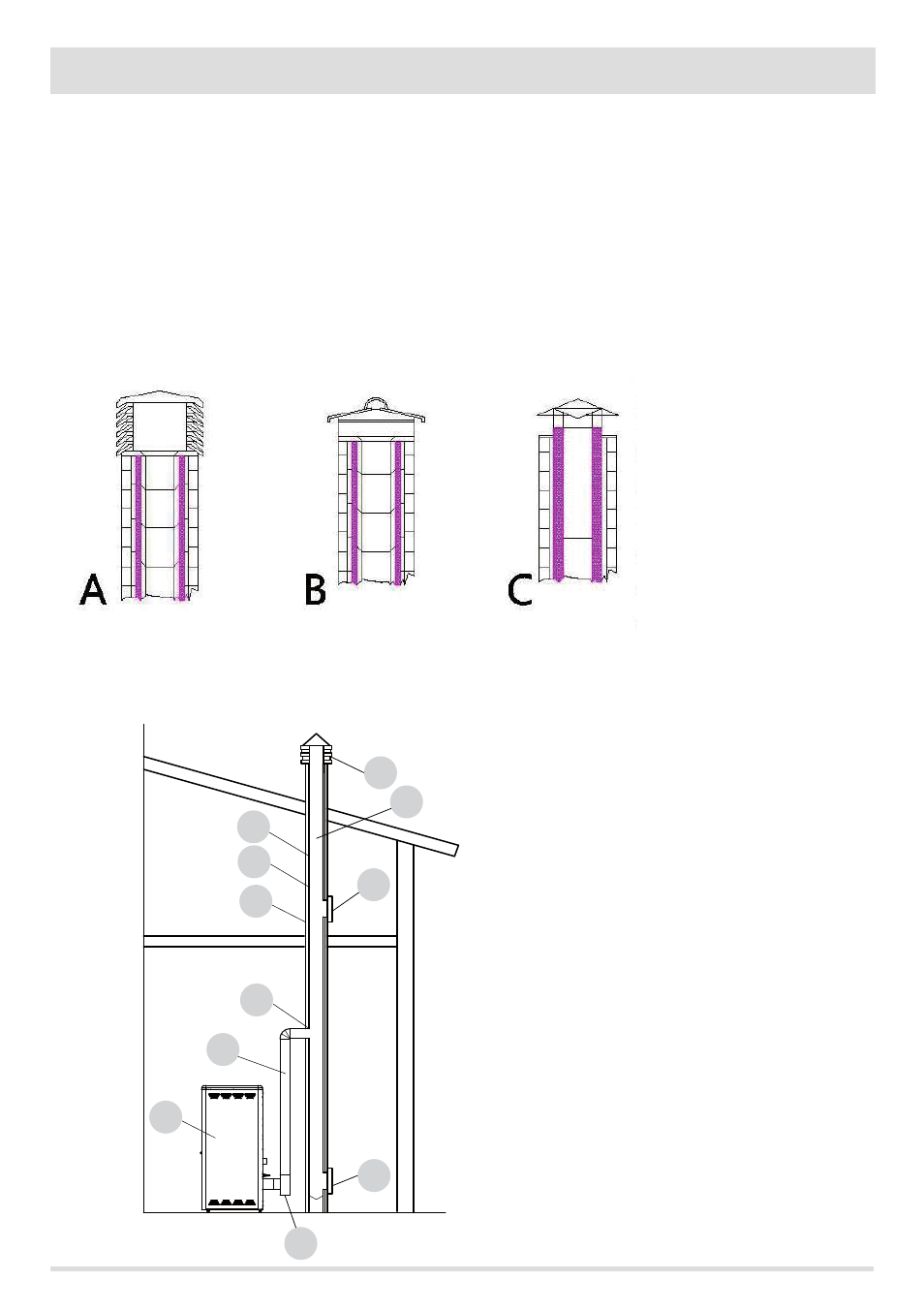

TERMINAL DE CHEMINÉE
Le terminal de cheminée est un élément déterminant pour le bon fonctionnement de l'appareil de chauffage ; il est conseillé d'utiliser
un terminal de type pare-vent (A) voir Figure 7. L'aire des ouvertures pour l'évacuation des fumées doit correspondre au moins au double
de la section du conduit de fumée/
système entubé et elle doit être
conformée de façon à ce qu'en cas de
vent aussi, l'évacuation des fumées
soit garantie. Elle doit empêcher
l'entrée de la pluie, de la neige et
des animaux éventuels. Le niveau de
l'évacuation dans l'atmosphère doit
se trouver en dehors de la zone de
reflux créée par la conformation de la
toiture ou des obstacles éventuels qui
se trouvent à proximité (voir Figure
2-3-4-5-6).
COMPOSANTS DE LA CHEMINÉE
LÉGENDE :
(1) TERMINAL DE CHEMINÉE
(2) VOIE D'ÉJECTION
(3) CONDUIT DE FUMÉE
(4) ISOLATION THERMIQUE
(5) PAROI EXTÉRIEURE
(6) RACCORD DE LA CHEMINÉE
(7) CANAL DE FUMÉE
(8) GÉNÉRATEUR DE CHALEUR
(9) VOLET D'INSPECTION
FIGURE 7
FIGURE 8
